1.一种电化学剥离法制备Bi纳米片的方法,其特征在于,所述方法以金属Bi块作阴极,在通电和N2的保护下,于NaI电解质溶液中实现Bi纳米片的制备。
2.根据权利要求1所述的制备方法,其特征在于,所述方法具体包括以下步骤:(1)以H-Cell为反应容器,向H-Cell的阴阳极电解池中均加入NaI溶液作为支持电解质溶液;
(2)以金属Bi块作为阴极,Pt片电极作为阳极,在N2保护下通电反应;

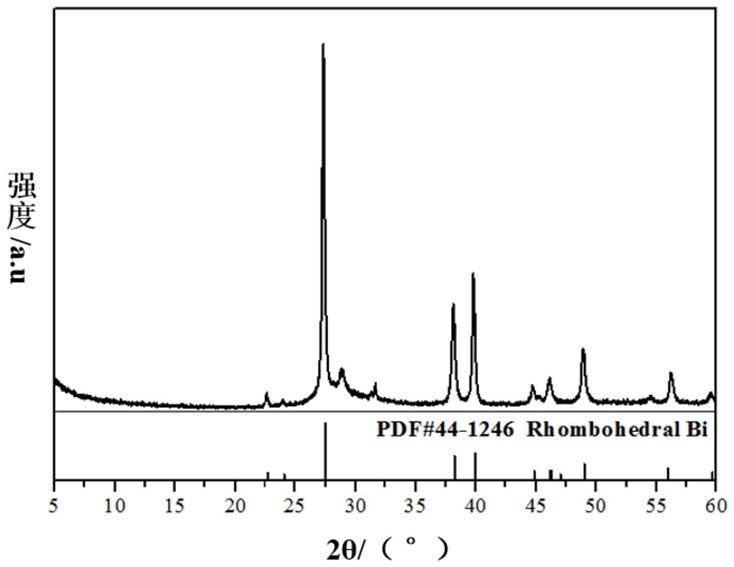

(3)分离出步骤(2)中阴极电解池中所得的沉淀并洗涤,真空干燥,获得Bi纳米片。
3.根据权利要求2所述的制备方法,其特征在于,步骤(1)中所述NaI溶液的浓度为0.5~1.0mol·L-1。
4.根据权利要求2所述的制备方法,其特征在于,步骤(2)中所述金属Bi块的尺寸为3~
5mm3,纯度99.99%以上。
5.根据权利要求2所述的制备方法,其特征在于,步骤(2)通电前先向阴极电解质溶液通15~30min N2,以赶尽溶液中的溶解氧。
6.根据权利要求2所述的制备方法,其特征在于,步骤(2)中所述通电的条件为:直流稳压电源提供10~30V电压。
7.根据权利要求2所述的制备方法,其特征在于,步骤(2)中所述通电的时间为2~5h。
8.根据权利要求2所述的制备方法,其特征在于,步骤(3)中所述的干燥的方法是在60~80℃的电热真空烘箱内干燥4~6h。
9.根据权利要求1~8任一项所述的方法制备得到的Bi纳米片。
10.权利要求9中所述的Bi纳米片在电催化还原CO2制甲酸反应中的应用。
