专利号: 2020105899870
申请人: 衢州学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

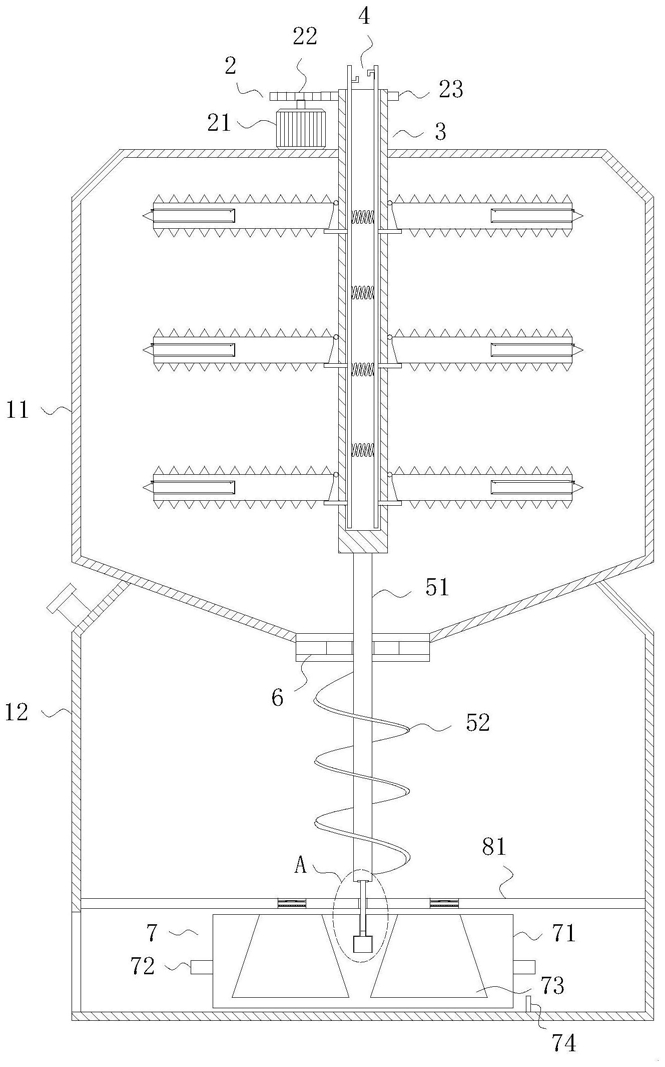

1.一种农药残留快速灵敏检测装置,其特征在于:包括粉碎箱(11)、混料箱(12)、传动结构(2)和粉碎结构(3);所述粉碎箱(11)与混料箱(12)相互固定连接,且粉碎箱(11)位于混料箱(12)的上侧;

所述粉碎箱(11)用于盛放待检测农产品并对农产品进行粉碎处理;

所述混料箱(12)靠近上侧的侧端部设有进水口,所述混料箱(12)用于将粉碎后的待检测农产品与清水混合均匀;

所述粉碎结构(3)用于粉碎待检测农产品外表及农产品内部;所述粉碎结构(3)在粉碎箱(11)内的横向长度和倾斜角度可变,且粉碎结构(3)用于清理粉碎箱(11)内壁残留的粉碎后的农产品;

所述粉碎结构(3)包括旋转筒(31)、固设于旋转筒(31)位于粉碎箱(11)内的外端的多组粉碎件、设于旋转筒(31)内部的用于改变粉碎件的倾斜角度的调节结构(33)和设于调节结构(33)上的用于对调节结构(33)进行固定的钩合结构(4),所述旋转筒(31)底端贯穿粉碎箱(11)上端并延伸至粉碎箱(11)内部;

所述传动结构(2)设于粉碎箱(11)上部,且传动结构(2)用于驱动粉碎结构(3)在粉碎箱(11)内做旋转运动;

所述混料箱(12)内设有阻隔结构,所述阻隔结构将混料箱(12)内部分为混合腔和反应腔,且混合腔位于反应腔的上侧;

所述混合腔内设有用于使粉碎后的农产品与清水混合均匀的搅动结构,所述搅动结构与粉碎结构(3)位于粉碎箱(11)内的部分相固定;

所述粉碎箱(11)底部内壁设有用于使搅动结构与粉碎箱(11)内壁之间形成密封的防漏结构(6);

所述反应腔内设有可供与清水混合后的农产品流入并产生化学反应的试剂存放结构(7);

所述试剂存放结构(7)与搅动结构之间设有可供试剂存放结构(7)跟随搅动结构同步旋转的固定结构;

所述混料箱(12)靠近下侧的左端开设有可供试剂存放结构(7)移动出混料箱(12)外的进出孔。

2.根据权利要求1所述的一种农药残留快速灵敏检测装置,其特征在于:所述传动结构(2)包括固设于粉碎箱(11)上部的旋转电机(21)、固设于旋转电机(21)输出端的主动齿轮(22)和啮合连接于主动齿轮(22)侧端的从动齿轮(23),所述从动齿轮(23)固设于旋转筒(31)靠近上侧的外端。

3.根据权利要求1所述的一种农药残留快速灵敏检测装置,其特征在于:所述粉碎件包括两个关于旋转筒(31)对称分布的破碎体(32),所述破碎体(32)包括转动连接于旋转筒(31)外壁的连接部(321)、固设于连接部(321)外壁的多个破碎齿(322)、开设于连接部(321)远离旋转筒(31)的一端的滑槽(325)、滑动连接于滑槽(325)内的第一延伸部(323)和第二延伸部(324)以及设于连接部(321)远离旋转筒(31)一端的限位结构,所述限位结构用于对第一延伸部(323)和第二延伸部(324)露出滑槽(325)的最小长度位置和最大长度位置进行固定,所述第一延伸部(323)和第二延伸部(324)为一体式结构。

4.根据权利要求3所述的一种农药残留快速灵敏检测装置,其特征在于:所述限位结构包括转动连接于连接部(321)远离旋转筒(31)的一端的限位部(327)和设于限位部(327)底端的导向面,所述限位部(327)与连接部(321)之间的转动连接部位处位于连接部(321)上侧,所述第一延伸部(323)靠近限位部(327)的侧端开设有第一限位槽(326),所述第二延伸部(324)上端开设于第二限位槽(328)。

5.根据权利要求3所述的一种农药残留快速灵敏检测装置,其特征在于:所述调节结构(33)包括两个对称的移动板(331)、固设于两个移动板(331)相互远离的一端的多个抵触部(332)和固设于两个移动板(331)之间的多个压缩弹簧(333),所述移动板(331)在旋转筒(31)内滑动,所述抵触部(332)远离移动板(331)的一端贯穿旋转筒(31)侧壁并延伸至旋转筒(31)外,所述抵触部(332)位于旋转筒(31)外的一端与连接部(321)底端相接触。

6.根据权利要求5所述的一种农药残留快速灵敏检测装置,其特征在于:所述钩合结构(4)包括固设于其中一移动板(331)外壁的第一钩合部(41)、开设于另一移动板(331)外壁的移动槽(43)和滑动连接于移动槽(43)内的第二钩合部(42),所述第一钩合部(41)和第二钩合部(42)相钩合。

7.根据权利要求1所述的一种农药残留快速灵敏检测装置,其特征在于:所述阻隔结构包括固设于混料箱(12)内部的隔板(81)、开设于隔板(81)上端的多个流动孔(84)、卡接于流动孔(84)内壁的过滤网(82)和安装于流动孔(84)内壁的电磁阀(83),所述电磁阀(83)位于过滤网(82)的下侧。

8.根据权利要求7所述的一种农药残留快速灵敏检测装置,其特征在于:所述试剂存放结构(7)包括放置于混料箱(12)内底端的存放盒(71)和多个开设于存放盒(71)上端的推拉把手(73),所述推拉把手(73)与流动孔(84)数量一致且一一对应,所述推拉把手(73)截面为正圆台形结构,所述推拉把手(73)内放置有测试纸,所述存放盒(71)外端固设有至少一个放置槽(72),所述混料箱(12)内底端固设有找准板(74),所述找准板(74)位于存放盒(71)的右侧,且找准板(74)与存放盒(71)相接触。

9.根据权利要求1所述的一种农药残留快速灵敏检测装置,其特征在于:所述搅动结构包括固设于旋转筒(31)底端的搅拌轴(51)和固设于搅拌轴(51)位于混料箱(12)内的外端的螺旋叶片(52),所述搅拌轴(51)的底端贯穿防漏结构(6)并延伸至混料箱(12)内部;所述防漏结构(6)包括固设于粉碎箱(11)靠近下侧的外壁的第一推杆电机(61)、固设于第一推杆电机(61)输出端的连接杆(62)和转动连接于连接杆(62)远离第一推杆电机(61)的一端的密封板(63),所述密封板(63)在粉碎箱(11)的底部开口内滑动,所述搅拌轴(51)底端贯穿密封板(63)。

10.根据权利要求9所述的一种农药残留快速灵敏检测装置,其特征在于:所述固定结构包括开设于存放盒(71)上端的安装槽、固设于安装槽内的第二推杆电机(91)、固设于第二推杆电机(91)的输出端的固定杆(92)和固设于固定杆(92)靠近上侧的外端的至少两个限位块(93),所述搅拌轴(51)底端开设有与固定杆(92)和限位块(93)相匹配的卡槽。
