专利号: 2020105913543
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

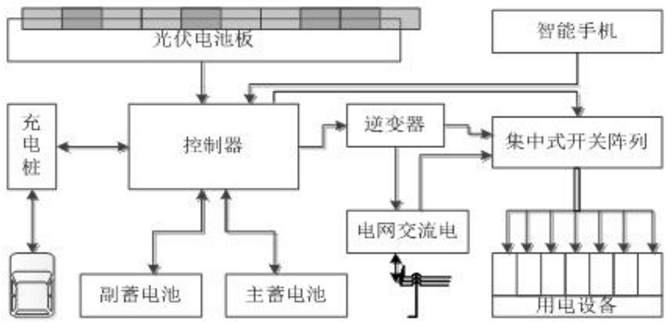

1.一种太阳能供电的智能家居系统,包括控制器,控制器通过电缆或导线连接有供电设备和用电设备;所述的控制器通过无线网连接有智能手机,智能手机对整个系统进行监控;其特征在于:所述的智能手机安装有管理智能家居系统的APP,APP包括一级菜单和二级菜单;所述的一级菜单包括“光伏系统监控”和“用电设备监控”,在分别点击一级菜单下的二级菜单时,进入与其相匹配的系统;

所述的一级菜单“用电设备监控”,其二级菜单包括“设备状态”、“设备用电量”和“节能管理”;

所述二级菜单“设备用电量”会显示各个用电设备的历史用电信息,并且根据设备用电量的历史数据,即每周同一天的用电量、不同月份的日均值的信息,结合蓄电池剩余电量值估算出剩余电量可以使用的时间,在剩余电量低于10%时提醒用户蓄电池电量不足;

设所述每周同一天的用电量为Ed、不同月份的用电量日均值为Emd、蓄电池剩余电量为Eo;只考虑每周同一天的用电量Ed时,则蓄电池剩余电量可以使用的时长为:只考虑不同月份的用电量日均值Emd时,蓄电池剩余电量可以使用的时长为了提高预测精度,将所述的t1和t2的算术平均值作为蓄电池剩余电量可以使用的时长t0,则蓄电池剩余电量可以使用的时长 整理得: 具体的整理过程如下:

所述的供电设备和用电设备包括:控制器通过蓄电池与光伏电池板连接,检测光伏电池板状态和控制蓄电池的充放电;控制器通过充电桩对电动汽车连接,控制充电桩的充放电;所述的控制器连接有逆变器,逆变器与集中式开关阵列连接,通过控制器的控制,切换逆变器和不同用电设备之间的连接通道,改变用电设备的工作状态;逆变器与交流电网连接,在蓄电池电量充裕的时候将电能反馈回电网,或在蓄电池电量不足时,通过交流电网为用电设备进行供电。

2.根据权利要求1所述的一种太阳能供电的智能家居系统,其特征在于:所述的蓄电池包括主蓄电池和副蓄电池,所述的控制器通过电量检测电路与蓄电池的正负极连接,检测蓄电池的电量并上传至手机APP进行显示。

3.根据权利要求2所述的一种太阳能供电的智能家居系统,其特征在于:所述的一级菜单“光伏系统监控”,其二级菜单包括“蓄电池”、“电动汽车”和“交流电网”;

所述二级菜单“蓄电池”查看蓄电池的剩余电量、充电参数和放电功率;

在二级菜单“蓄电池”中,对主蓄电池和副蓄电池的工作状态设置进行自动切换:正常情况下使用主蓄电池给用电设备供电,当主蓄电池因为连续阴雨天气光照不足导致电量不足时,通过继电器开关切换为副蓄电池给用电设备供电;

在二级菜单“蓄电池”中,设置满足以下条件:1)超过30天没有使用副蓄电池供电;2)未来2到3天内天气状况良好,光照充足;通过继电器开关切换为副蓄电池进行工作,对蓄电池进行一次完整的充放电过程。

4.根据权利要求1所述的一种太阳能供电的智能家居系统,其特征在于:所述的二级菜单“设备状态”中,手机APP对用电器进行定时、开启和关闭设置;

所述的二级菜单“节能管理”中,手机APP对未来几天天气情况的变化和蓄电池存储的电量进行分析,并提出合理的用电建议;即显示蓄电池电量可供每个用电器的使用时长,结合用电习惯给出建议:哪些电器建议暂时关闭;在二级菜单“节能管理”中,根据建议或自行设置当蓄电池电量低于一特定值时自动关闭一些暂时不用的用电设备;对于每天必须用到的电器给出每天可用电量的最大时长,保证在连续阴雨天或光照不足的天气中基本的用电需求。

5.根据权利要求1所述的一种太阳能供电的智能家居系统,其特征在于:根据手机中的天气预报功能得知未来几天内天气情况不好,根据天气情况预估当天的峰值日照时间为t,则当天蓄电池可充电量为:Ec=PA*t*η;其中,PA为太阳能电池板的总功率,η为蓄电池的充电效率;

根据蓄电池当天充电量的预估值Ec和蓄电池本身的剩余电量Eo,能估算出蓄电池当天的剩余电量Ef=Ec+Eo;进而估算出蓄电池电量可供每个用电器的使用时长为:其中,Pi为用电器i的额定功率。

6.根据权利要求1所述的一种太阳能供电的智能家居系统,其特征在于:所述集中式开关阵列通过无线网连接有触摸显示屏,集中式开关阵列通过触摸显示屏控制面板和/或智能手机APP控制面板进行控制。

7.根据权利要求1或6所述的一种太阳能供电的智能家居系统,其特征在于:所述光伏电池板的蓄电池、交流电网和电动汽车的蓄电池均为智能家居系统中用电设备进行供电;

光伏电池板的蓄电池、交流电网和电动汽车的蓄电池分别连接有互锁装置;

将光伏电池板的蓄电池设为优先级最高的供电电路,将交流电网设为第二优先级的供电电路,将电动汽车的蓄电池设为第三优先级的供电电路,输入的220V交流电通过保险丝与主接触器的主回路静态触头连接;

在优先级最高的光伏电池板的蓄电池输入端供电时,通过互锁装置的作用,交流电网输入端和电动汽车蓄电池输入端主回路接触器不吸合,无法给负载供电;在光伏电池板的蓄电池输入端停止供电时,在设定的时间内第二优先级交流电网输入端电源自动切入;当光伏电池板的蓄电池电量不足且交流电网输入停电的情况下,第三优先级的电动汽车蓄电池输入端电源自动切入。

8.根据权利要求7所述的一种太阳能供电的智能家居系统,其特征在于:所述的光伏电池板的蓄电池作为供电电路接通时,第二优先级的交流电网输入和第三优先级的电动汽车蓄电池输入的操作回路切断,以防止该回路的主接触器吸合;光伏发电输入端的控制回路经过延时后主接触器C1吸合,经过主触头C1‑1,C1‑2给负载供电;

当光伏电池板的蓄电池输入供应中断,则C1释放,互锁装置解除互锁,由第二优先级的交流电网输入的市电220V交流电通过保险丝加在主接触器C2的主回路静态触头上;

同时通过互锁装置将第一优先级的光伏电池板的蓄电池和第三优先级的电动汽车蓄电池输入的操作回路切断,以防止该回路的主接触器吸合;市电输入端的控制回路经过延时后主接触器C2吸合,经过主触头C2‑1,C2‑2给负载供电;

当交流电网输入的供应中断,则C2释放,互锁装置解除互锁,由第三优先级的电动汽车蓄电池输入的220V交流电通过保险丝加在主接触器C3的主回路静态触头上;

同时通过互锁装置将第一优先级的光伏电池板的蓄电池和第二优先级的交流电网输入的操作回路切断,以防止该回路的主接触器吸合;电动汽车蓄电池输入端的控制回路经过延时后主接触器C3吸合,经过主触头C3‑1,C3‑2给负载供电。

9.根据权利要求1所述的一种太阳能供电的智能家居系统,其特征在于:所述电动汽车与充电桩连接,通过控制器的直流输出接口把光伏电池板发出的电能输出给电动汽车充电;同时,电动汽车的电池也能在主、副蓄电池电量都不足且交流电网停电时作为紧急备用电源通过控制器的直流输入接口接入系统为智能家居系统供电,以此保证用电设备的紧急用电需求。
