专利号: 2020105925610
申请人: 深圳市佰邦建筑设计顾问有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

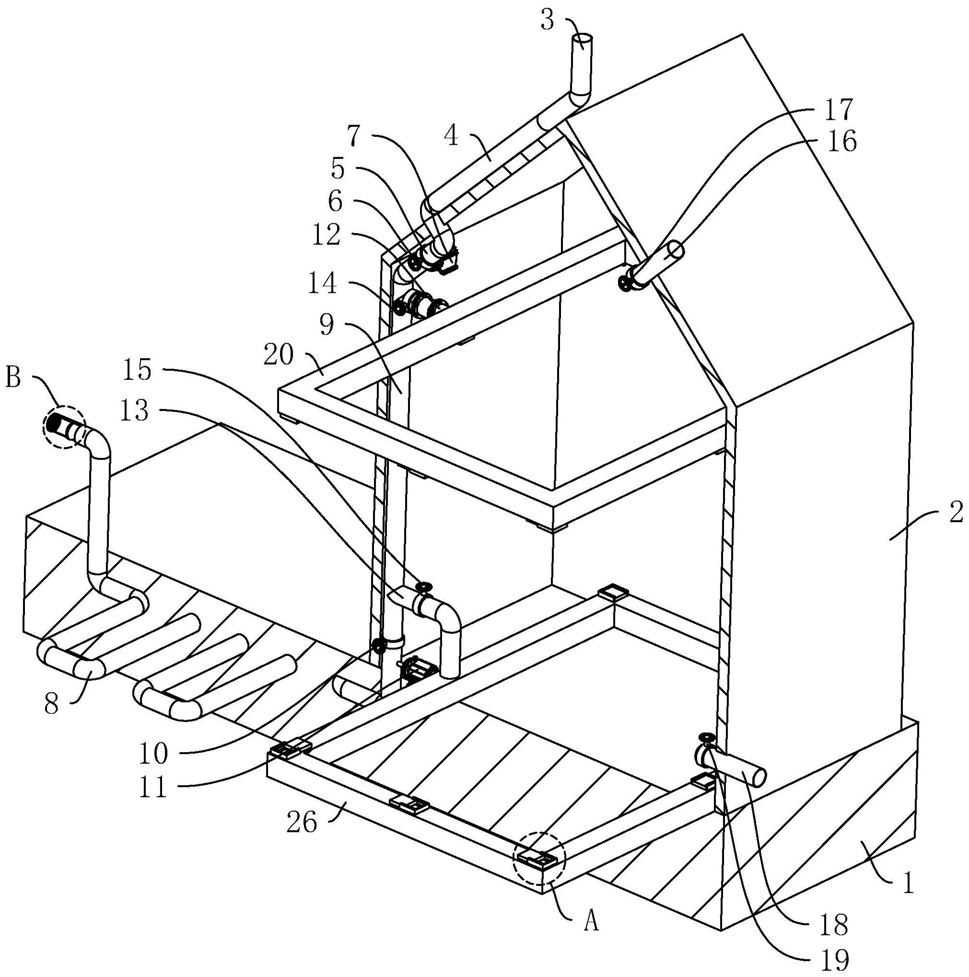

1.一种太阳能供热与地道风复合系统,其特征在于:包括设置于屋体(2)内的太阳能供热机构以及地道风机构,所述太阳能供热机构包括设置于所述屋体(2)顶部的热进风管(3)、设置于所述屋体(2)内并与所述热进风管(3)连通的太阳能集热风管(4)、设置于所述太阳能集热风管(4)远离所述热进风管(3)一端的热出风管(5)以及安装于所述热出风管(5)处的热风管阀门(6),所述热进风管(3)远离所述太阳能集热风管(4)的一端与所述屋体(2)外连通,所述热出风管(5)处安装有与将室外气体抽取至屋体(2)内的上气泵(7);所述地道风机构包括埋设于地下的埋地风管(8)、设置于所述屋体(2)内且其一端与所述埋地风管(8)连通的输送管(9)、连通于所述输送管(9)处的上出气管(12)和下出气管(13),所述输送管(9)通过连接组件与所述上出气管(12)连通,所述埋地风管(8)远离输送管(9)的一端位于屋体(2)外,并伸出地表,所述上出气管(12)和所述下出气管(13)分别位于屋体(2)内的上部位置和下部位置,所述输送管(9)安装有将室外气体抽取至屋体(2)内的下气泵(11),所述上出气管(12)和所述下出气管(13)处分别安装有上阀门(14)和下阀门(15),所述输送管(9)靠近所述埋地风管(8)的位置设置有地道阀门(10);所述屋体(2)内的上部位置设置有上通道(20),所述上通道(20)首尾相连,所述上通道(20)呈水平设置,所述上出气管(12)远离所述输送管(9)的一端与所述上通道(20)连通,所述上通道(20)的竖截面呈方形,所述上通道(20)底部开设有若干上流通孔(21),若干的所述上流通孔(21)线性排布于所述上通道(20)的长度方向,所述上通道(20)底部对应所述上流通孔(21)的位置均设置有控制上流通孔(21)启闭的上控制组件(22);所述上控制组件(22)包括水平设置于所述上通道(20)底部的气缸(23)以及水平设置于所述气缸(23)活塞杆端部的上挡板(24),所述上通道(20)底部对应所述上流通孔(21)的位置均设置有上滑轨(25),所述上挡板(24)滑动连接于所述上滑轨(25)内,所述上挡板(24)与所述上流通孔(21)配合使用,所述上挡板(24)位于所述上流通孔(21)正下方时,所述上流通孔(21)呈封闭状态;所述屋体(2)的顶部位置设置有上换气管(16),所述上换气管(16)两端分别与所述屋体(2)内外两侧连通,所述上换气管(16)处安装有上换气阀门(17);所述屋体(2)的底部位置设置有下换气管(18),所述下换气管(18)两端分别与所述屋体(2)内外两侧连通,所述下换气管(18)处安装有下换气阀门(19)。

2.根据权利要求1所述的太阳能供热与地道风复合系统,其特征在于:所述屋体(2)内的下部位置设置有下通道(26),所述下通道(26)首尾相连,所述下通道(26)呈水平设置,所述下出气管(13)远离所述输送管(9)的一端与所述下通道(26)连通,所述下通道(26)的竖截面呈方形,所述下通道(26)顶部开设有若干下流通孔(27),若干的所述下流通孔(27)均匀排布于所述下通道(26),所述下通道(26)顶部对应所述下流通孔(27)的位置均设置有控制下流通孔(27)启闭的下控制组件。

3.根据权利要求2所述的太阳能供热与地道风复合系统,其特征在于:所述下控制组件包括与所述下流通孔(27)对应的下挡板(28),所述下通道(26)顶部对应所述下流通孔(27)的位置均设置有下滑轨(29),所述下挡板(28)滑动连接于所述下滑轨(29)内,所述下挡板(28)位于所述下流通孔(27)正上方时,所述下流通孔(27)呈封闭状态。

4.根据权利要求1所述的太阳能供热与地道风复合系统,其特征在于:所述埋地风管(8)内侧远离所述输送管(9)的位置安装有第一吸水海绵板(30),所述第一吸水海绵板(30)呈圆柱形设置,所述第一吸水海绵板(30)外周面与所述埋地风管(8)内侧的对应位置贴合。

5.根据权利要求1所述的太阳能供热与地道风复合系统,其特征在于:所述连接组件内安装有第二吸水海绵板(40),所述第二吸水海绵板(40)呈圆柱形设置,所述第二吸水海绵板(40)外周面与所述连接组件内侧的对应位置贴合。

6.根据权利要求5所述的太阳能供热与地道风复合系统,其特征在于:所述连接组件包括设置于所述输送管(9)与所述上出气管(12)之间的连接管(31)、设置于所述连接管(31)靠近所述输送管(9)一端的第一法兰(32)、设置于所述连接管(31)靠近所述上出气管(12)一端的第二法兰(33)、设置于输送管(9)靠近所述连接管(31)并与所述第一法兰(32)对应的第三法兰(34)以及设置于所述上通道(20)靠近所述连接管(31)一端并与所述第二法兰(33)对应的第四法兰(35),所述第一法兰(32)和所述第三法兰(34)之间通过若干第一螺栓(36)和若干第一螺母(37)进行固定,所述第二法兰(33)和所述第四法兰(35)之间通过若干第二螺栓(38)和若干第二螺母(39)进行固定,所述第二吸水海绵板(40)设置于所述连接管(31)内。

7.根据权利要求1所述的太阳能供热与地道风复合系统,其特征在于:所述埋地风管(8)内侧远离所述输送管(9)的一端设置有过滤网(41)。
