专利号: 2020105930464
申请人: 杭州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

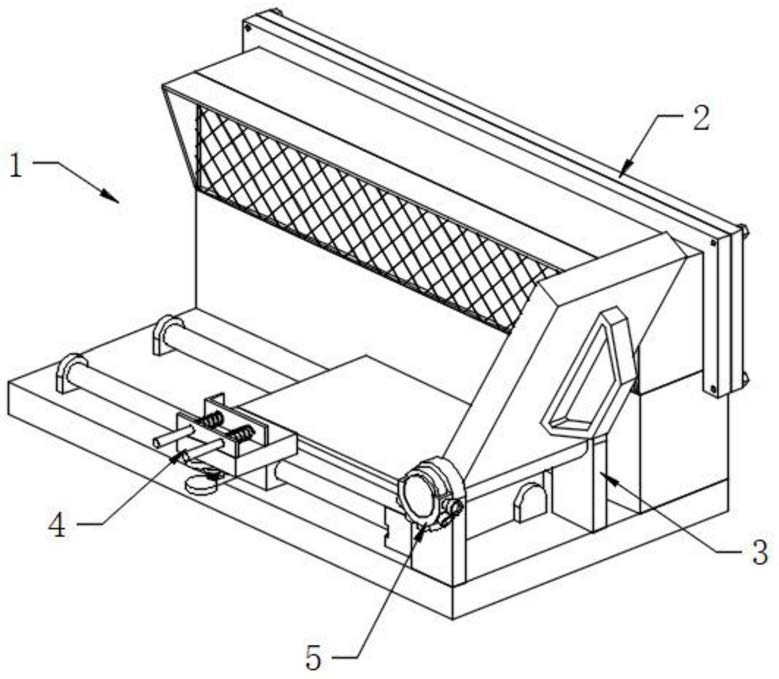

1.一种高效的手机覆膜机,包括手机覆膜机结构(1),所述手机覆膜机结构(1)包括覆膜机(3),所述覆膜机(3)包括机盖(15)和机体(21),其特征在于:所述手机覆膜机结构(1)还包括净化主体(2)、矫正主体(4)和机盖定位主体(5),所述覆膜机(3)的下端固定安装在净化主体(2)的前部上壁,所述净化主体(2)的后端通过外加气泵管道连接,所述覆膜机(3)通过外加气泵管道连接,所述机盖定位主体(5)固定安装在覆膜机(3)的一侧前端,所述矫正主体(4)滑动安装在覆膜机(3)的另一侧前端。

2.根据权利要求1所述的一种高效的手机覆膜机,其特征在于:所述净化主体(2)包括连接头(6)、密封盖(7)、第一螺丝(8)、法兰(9)、过滤片(10)、密封框(11)、固定架(12)和支撑网(13),所述连接头(6)的前端固定连接在密封盖(7)的后端,所述密封盖(7)的前侧空间与连接头(6)的内部空间贯通相连,所述连接头(6)与外接气泵管道连接,所述密封盖(7)通过第一螺丝(8)密封固定安装在法兰(9)的后端,所述法兰(9)固定密封安装在密封框(11)的后端,所述过滤片(10)固定卡接在密封框(11)的前部内壁,所述过滤片(10)的前端支撑在支撑网(13)的后端,所述密封框(11)的下端固定连接在固定架(12)的后部上端,所述覆膜机(3)的下端固定安装在固定架(12)的前部上壁,所述支撑网(13)的外端固定连接在密封框(11)的前端。

3.根据权利要求1所述的一种高效的手机覆膜机,其特征在于:所述覆膜机(3)还包括第一轴承座(17)、第一固定块(18)、转轴(19)、第二轴承座(20)、固定片(22)、夹板(23)、弹簧(24)、支撑片(25)、第二固定块(26)、滑轨(27)和滑块(28),所述第一轴承座(17)、第一固定块(18)、第二轴承座(20)和第二固定块(26)的下端固定连接在净化主体(2)的下部前侧的上壁,所述转轴(19)通过第一轴承座(17)转动安装,所述机盖(15)的下端与转轴(19)固定连接在一起,所述机体(21)的下端固定连接在滑块(28)的上端,所述机盖(15)和滑块(28)相匹配,所述固定片(22)设置有一对,所述固定片(22)通过滑块(28)的侧端固定连接,所述固定片(22)通过弹簧(24)固定连接在一起,所述夹板(23)设置有一对,夹板(23)转动安装在一起,所述夹板(23)转动安装在固定片(22)的内端,所述弹簧(24)设置有一对,所述弹簧(24)的内端通过支撑片(25)固定连接,所述弹簧(24)的外端通过夹板(23)的前部内端固定连接,所述夹板(23)的后端夹在滑轨(27)的外壁,所述滑轨(27)的一端通过第二固定块(26)固定连接,所述滑轨(27)的另一端通过第一固定块(18)固定连接,所述滑轨(27)设置有一对,所述滑块(28)滑动安装在滑轨(27)的外壁,的滑块(28)的下壁与净化主体(2)的下部滑动接触。

4.根据权利要求1所述的一种高效的手机覆膜机,其特征在于:所述矫正主体(4)还包括矫正板(29)、滑杆(30)、滑座(31)和拉力弹簧(32),所述矫正板(29)的下端与覆膜机(3)和滑座(31)滑动接触,所述滑杆(30)对称固定连接在矫正板(29)的前端,所述滑杆(30)滑动插接安装在滑座(31)前端上部的内壁,所述拉力弹簧(32)滑动套在滑杆(30)的外侧,所述拉力弹簧(32)的后端通过矫正板(29)固定连接,所述拉力弹簧(32)的前端通过滑座(31)固定连接,所述滑座(31)的后端滑动安装在覆膜机(3)的前端。

5.根据权利要求3所述的一种高效的手机覆膜机,其特征在于:所述机盖定位主体(5)包括半环型挡块(33)、壳架(34)和第二螺丝(35),所述半环型挡块(33)的内侧壁固定连接在转轴(19)前端的内壁,所述半环型挡块(33)的外壁滑动安装在壳架(34)的内壁,所述壳架(34)的后端固定连接在第二轴承座(20)的前壁,所述壳架(34)的内壁与转轴(19)滑动接触,所述第二螺丝(35)设置有六个,所述第二螺丝(35)螺纹安装在壳架(34)的外端,所述第二螺丝(35)贯穿壳架(34)至壳架(34)的侧,所述第二螺丝(35)的内端与半环型挡块(33)滑动匹配,所述第二螺丝(35)的中部与半环型挡块(33)支撑匹配。

6.根据权利要求2所述的一种高效的手机覆膜机,其特征在于:所述净化主体(2)还包括导风罩(14),所述导风罩(14)固定连接在密封框(11)的前端。

7.根据权利要求1所述的一种高效的手机覆膜机,其特征在于:所述覆膜机(3)还包括把手(16),所述把手(16)的外壁固定连接在机盖(15)的外侧壁。

8.根据权利要求6所述的一种高效的手机覆膜机,其特征在于:所述支撑网(13)为钢网,所述支撑网(13)与密封框(11)和导风罩(14)固定在一起,所述密封框(11)与导风罩(14)为一体结构。

9.根据权利要求3所述的一种高效的手机覆膜机,其特征在于:所述机体(21)的侧端开设有滑槽,。

10.根据权利要求1所述的一种高效的手机覆膜机,其特征在于:所述机体(21)的侧端开设有滑槽。
