专利号: 2020105937016
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

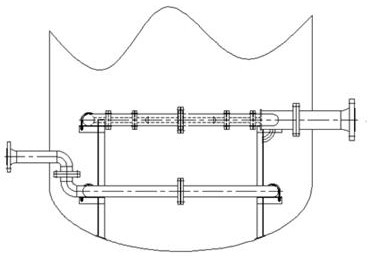

1.一种氯甲烷反应塔的进气装置,包括塔体(10),其特征在于,还包括,

密封的反应桶(20),固定连接于所述塔体(10)内;

进气管A(201),一端固定连通于反应桶(20)上部、另一端伸出塔体(10)外部;

进气管B(202),一端固定连通于反应桶(20)下部、另一端伸出塔体(10)外部;

多根连通管C(203),一端固定连通于反应桶(20)、另一端固定连通于弧形的出气管D(204)中部,所述连通管C(203)位于进气管A(201)、进气管B(202)之间、沿反应桶(20)圆周分布,所述出气管D(204)两端均设有出气口,相邻两个出气管D(204)出气口相对设置,还包括,隔板(30),用于将反应桶(20)内部分割为多个相互封闭的腔体,所述连通管C(203)与腔体数量相同,所述连通管C(203)连通于腔体内部,所述隔板(30)上部、下部均设有进气孔(50)用以将进气管A(201)、进气管B(202)进入的反应气体导入腔体内进行混合。

2.根据权利要求1所述的一种氯甲烷反应塔的进气装置,其特征在于,所述隔板(30)包括多块上下对称设置的上隔板A(301)、下隔板B(302),所述上隔板A(301)、下隔板B(302)呈扇形,相邻两块上隔板A(301)之间通过V型板(303)进行焊接连接,相邻两块下隔板B(302)之间通过倒V型板(304)焊接,所述上隔板A(301)、下隔板B(302)、V型板(303)、倒V型板(304)均焊接于反应桶(20)内壁形成腔体。

3.根据权利要求2所述的一种氯甲烷反应塔的进气装置,其特征在于,所述V型板(303)、倒V型板(304)的板面上均设有进气孔(50)。

4.根据权利要求2或3任一项所述的一种氯甲烷反应塔的进气装置,其特征在于,所述进气孔(50)位于腔体一侧固定连接有进气帽(305),所述进气帽(305)呈朝向腔体侧凸出的半球形,半球形表面设置有多个通孔(306)。

5.根据权利要求1所述的一种氯甲烷反应塔的进气装置,其特征在于,所述出气管D(204)外沿焊接固定于塔体(10)内壁。
