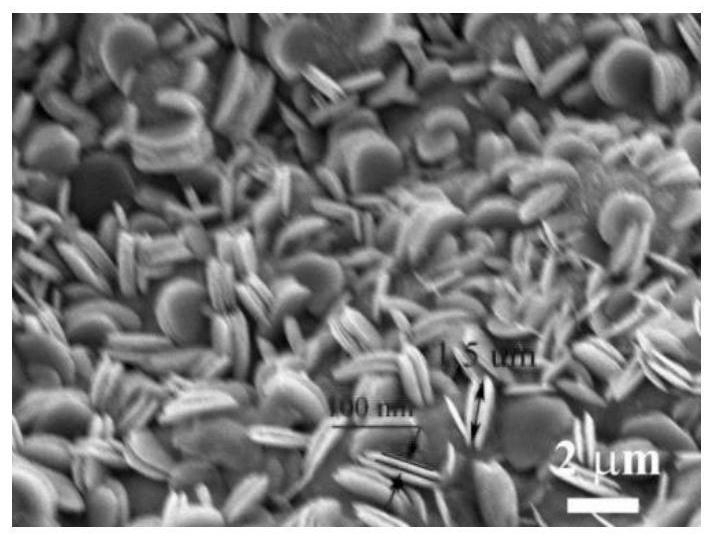

1.一种B‑P共掺杂双过渡金属催化剂，其特征在于，包括载体和负载在载体上的B‑P共掺杂双过渡金属，所述双过渡金属元素为Ni、Co、Fe、Mo中的任意两种；所述B‑P共掺杂过渡金属催化剂微观形貌为负载有成对纳米圆片的微米球，所述纳米圆片直径1 1.5μm，成对纳~米圆片间距为70 120nm；所述载体为泡沫铜、铜片、泡沫镍、不锈钢、镍板中的一种；所述催~化剂采用以下方法制备：

（1）对载体进行预处理，去除表面油污；

（2）分别配置含有过渡金属元素溶液、次亚磷酸钠溶液、硼酸溶液和柠檬酸三钠溶液；

（3）将经过预处理的载体放入电解槽中，过渡金属元素溶液、次亚磷酸钠溶液、硼酸溶液和柠檬酸三钠溶液分别通入电解槽中形成混合镀液，利用双脉冲沉积法在载体上电镀B‑P共掺杂双过渡金属催化剂；

所述步骤（2）中次亚磷酸钠溶液浓度为0.1‑0.5 mol/L，硼酸的浓度为0.2‑0.6mol/L。

2.一种权利要求1所述的B‑P共掺杂双过渡金属催化剂的制备方法，其特征在于，包括以下步骤：（1）对载体进行预处理，去除表面油污；

（2）分别配置含有过渡金属元素溶液、次亚磷酸钠溶液、硼酸溶液和柠檬酸三钠溶液；

（3）将经过预处理的载体放入电解槽中，过渡金属元素溶液、次亚磷酸钠溶液、硼酸溶液和柠檬酸三钠溶液分别通入电解槽中形成混合镀液，利用双脉冲沉积法在载体上电镀B‑P共掺杂双过渡金属催化剂。

3.根据权利要求2所述的B‑P共掺杂双过渡金属催化剂的制备方法，其特征在于，所述步骤（2）中过渡金属元素溶液为氯化镍、六水合氯化钴、无水三氯化铁、钼酸钠溶液中的任意两种。

4.根据权利要求2所述的B‑P共掺杂双过渡金属催化剂的制备方法，其特征在于，柠檬酸三钠的浓度为10‑30g /L。

5.根据权利要求2所述的B‑P共掺杂双过渡金属催化剂的制备方法，其特征在于，所述步骤（3）中双脉冲沉积法的参数：电镀时间为1‑21min，混合镀液温度为30‑60℃，正/反脉冲‑2 ‑2电流密度为0.1‑0.6A·cm /0.1‑0.2 mA·cm 、混合镀液pH为2‑6、正/反脉冲占空比为50‑

90%/50‑90%、正/反脉冲个数比为5：1 10：1。

~

6.一种权利要求1所述的B‑P共掺杂双过渡金属催化剂在电解水析氢析氧中作为双功能电极的应用。
