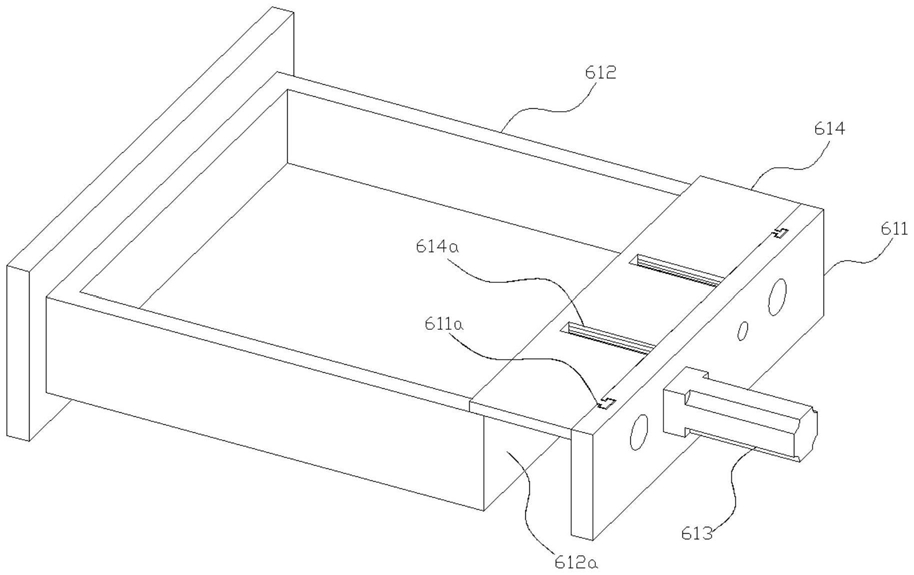

1.一种开关柜，包括柜体，其特征在于：柜体内设有与柜体固定连接的后底板(611)，后底板(611)的一侧设有位于柜体内的抽屉(612)；后底板(611)上远离抽屉(612)端面上设有电动推杆(613)，电动推杆(613)的活塞杆穿过后底板(611)且可向抽屉端移动；抽屉(612)包括靠近后底板(611)的后侧板(612a)，后侧板(612a)上设有与电动推杆(613)活塞杆端部间隙配合的后侧板通孔(621)，后侧板(612a)上设有位于后侧板通孔(621)上方且与后侧板通孔(621)相通的第一弹性件安装腔(631)，电动推杆(613)活塞杆的端部设有第一弧形凹槽(632)，第一弹性件安装腔(631)中设有可滑动的第一弹性件(633)，第一弹性件(633)的下端部设有可伸入第一弧形凹槽(632)中的第二弧形凹槽(633a)；后底板(611)上靠近抽屉(612)的端面上连接有垂直于后底板(611)设置的挡板(614)，第一弹性件(633)的上端部伸出后侧板(612a)，第一弹性件(633)上伸出后侧板(612a)的端部设有用于与挡板(614)配合将第二弧形凹槽(633a)抵入第一弧形凹槽(632)中的倾斜面(651)，倾斜面(651)自第一弹性件(633)上靠近后底板(611)的端面延伸至第一弹性件(633)上远离后底板(611)的端面；

第一弹性件安装腔(631)中设有用于将第一弹性件(633)上端部抵出第一弹性件安装腔(631)的第一弹簧(634)；

抽屉(612)下方设有与抽屉(612)固定连接的导轨本体(510)，导轨本体(510)的纵剖面呈“L”型；导轨本体(510)包括用于与开关柜体相连接的连接部(511)，连接部(511)上端部设有垂直于连接部(511)设置的安装部(512)，抽屉(612)的下端面与安装部(512)的上端面固定连接；安装部(512)上设有滑槽(512a)，滑槽(512a)中设有与滑槽(512a)相配合的且与滑槽(512a)长度相同的第二滑块(512b)；连接部(511)的一端设有第一齿轮安装腔(521)，第一齿轮安装腔(521)中设有可沿滑槽(512a)滑动方向转动的第一齿轮(522)；安装部(512)的底面与第一齿轮安装腔(521)相通，第二滑块(512b)的底端设有与第一齿轮(522)相配合的第二齿条(531)。

2.根据权利要求1所述的一种开关柜，其特征在于：第一弹性件安装腔(631)内两端的侧壁向外扩张形成耳部滑动腔(635)，第一弹性件(633)上设有位于耳部滑动腔(635)中且与耳部滑动腔(635)间隙配合的耳部(636)，第一弹簧(634)设置在耳部滑动腔(635)中且第一弹簧(634)的上端部抵靠在耳部(636)上；第一弹性件安装腔(631)的上端部的开口处向外扩张形成密封板安装槽(637)，密封板安装槽(637)中螺栓连接有用于对耳部(636)进行限位的密封板(638)。

3.根据权利要求1所述的一种开关柜，其特征在于：倾斜面(651)自第一弹性件(633)上靠近后底板(611)的端面延伸至第一弹性件(633)的中心处，第一弧形凹槽(632)水平方向上的长度值大于第一弹性件(633)水平方向上厚度值的两倍。

4.根据权利要求1所述的一种开关柜，其特征在于：电动推杆(613)活塞杆上靠近第一弧形凹槽(632)的端部设有连接杆(661)，电动推杆(613)穿过连接杆(661)的中心处且与连接杆(661)过盈配合，连接杆(661)垂直于挡板(614)设置，挡板(614)上设有第一条形通孔(614a)，连接杆(661)的端部穿过第一条形通孔(614a)，连接杆(661)上位于电动推杆(613)活塞杆的两端设有至少一个安装柱(662)，安装柱(662)的端面与电动推杆(613)的端面平齐，安装柱(662)上设有与第一弹性件(633)相配合的第三弧形凹槽(662a)。

5.根据权利要求4所述的一种开关柜，其特征在于：连接杆(661)上位于电动推杆(613)活塞杆的两端设有第二条形通孔(663)，安装柱(662)上靠近连接杆(661)的端面上设有第一螺孔(671)。

6.根据权利要求1所述的一种开关柜，其特征在于：第一齿轮(522)的两端面上设有若干个沿第一齿轮(522)周向设置的支撑柱(541)，安装部(512)内位于第一齿轮安装腔(521)的下端部设有与第一齿轮安装腔(521)相通的第二弹性件安装腔(542)，第二弹性件安装腔(542)的截面呈方形；第二弹性件安装腔(542)中设于可滑动的且与第二弹性件安装腔(542)间隙配合的第二弹性件(543)，第二弹性件(543)的上端设有两个用于插入两支撑柱(541)之间对第一齿轮(522)进行限位的限位块(543a)，第二弹性件安装腔(542)中设有位于第二弹性件(543)下方的第二弹簧(544)，第二弹簧(544)的上端部抵靠在第二弹性件(543)上；第二弹性件(543)上远离导轨本体(510)内侧的端面底端的中心处设有拨杆安装槽(551)，拨杆安装槽(551)中设有可滑动的拨杆(523)，安装部(512)的端面上设有用于与拨杆(523)相配合的L型通孔(524)，拨杆(523)的端部伸出L型通孔(524)。

7.根据权利要求6所述的一种开关柜，其特征在于：第二弹性件(543)内设有开口竖直向下设置的第二螺孔(561)，第二螺孔(561)中设有与第二螺孔(561)相配合的螺纹柱(562)，第二弹簧(544)的上端部抵靠在螺纹柱(562)上，螺纹柱(562)上设有若干个沿螺纹柱(562)高度方向设置的卡槽(562a)，第二弹性件安装腔(542)的下端部向外扩张形成齿圈滑动腔(545)，第二弹性件(543)的底端连接有可转动的且与齿圈滑动腔(545)间隙配合的齿圈(552)，齿圈(552)内设有用于与卡槽(562a)间隙配合的齿圈凸块(563)；连接部(511)内位于第二弹性件安装腔(542)一侧设有第二齿轮安装腔(564)，第二齿轮安装腔(564)中设有与齿圈(552)相配合的第二齿轮(546)；第二齿轮(546)的上端部与齿圈(552)啮合。

8.根据权利要求7所述的一种开关柜，其特征在于：第二弹性件(543)的下端设有沿螺纹柱(562)周向设置的螺纹(571)，第二弹性件(543)上设有与螺纹(571)相配合的螺纹连接座(572)，螺纹连接座(572)上设有与螺纹柱间隙配合的螺纹连接座通孔(572a)，螺纹连接座(572)与第二弹性件(543)之间构成凸缘安装腔(573)，凸缘安装腔(573)中设有可转动的凸缘(574)，凸缘(574)的下端部伸出螺纹连接座通孔(572a)，凸缘(574)上伸出螺纹连接座通孔(572a)的端部与齿圈(552)固定连接。

9.根据权利要求7所述的一种开关柜，其特征在于：螺纹柱(562)内设有开口竖直向下设置的弹簧安装槽(562b)，第二弹簧(544)的端部抵入弹簧安装槽(562b)中。

10.根据权利要求7所述的一种开关柜，其特征在于：第二弹性件安装腔(542)竖直方向上的长度大于L型通孔(524)竖直方向上的长度。
