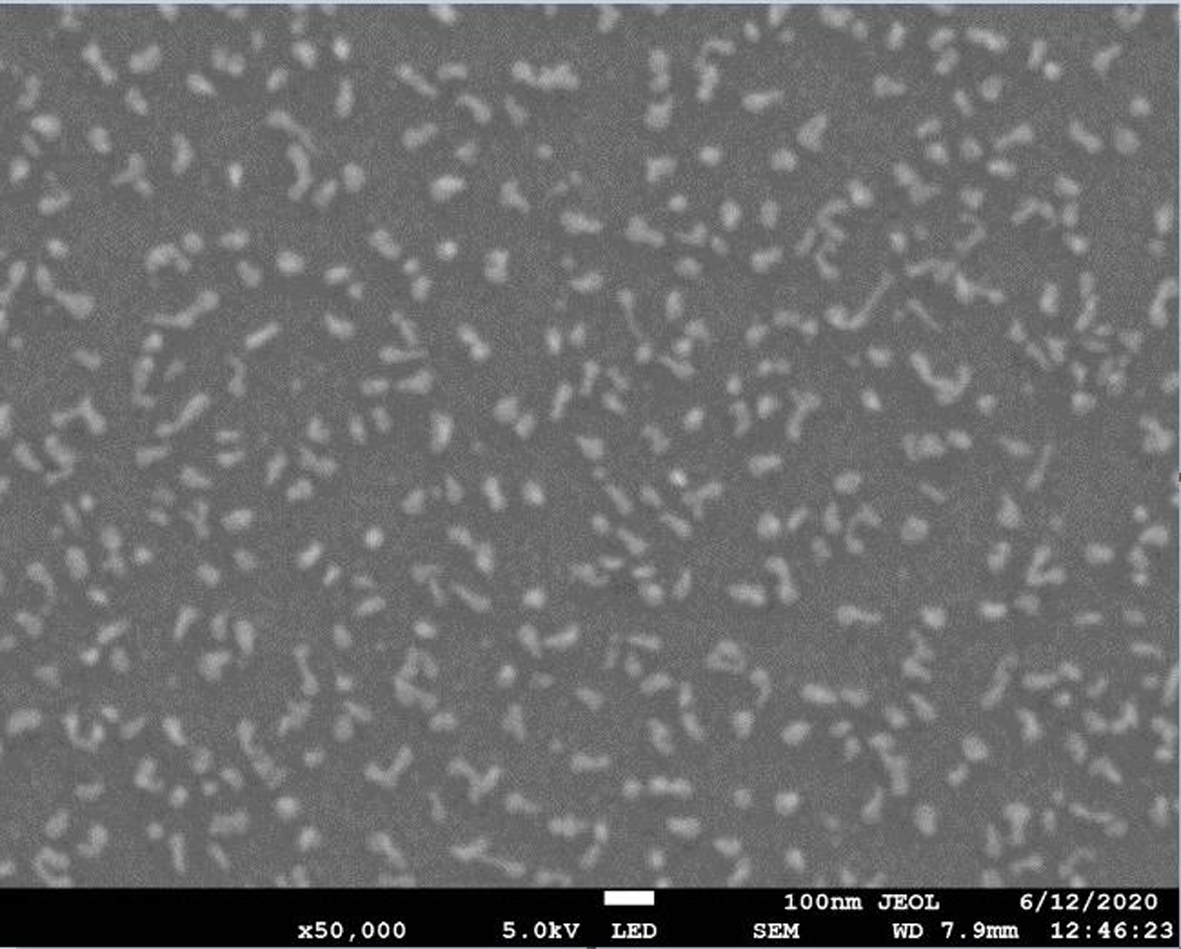

1.一种柔性表面增强拉曼效应基底材料，其主体为Mo-Ag合金膜，其特征在于：在所述Mo-Ag合金膜的一个表面分布有蠕虫状Ag颗粒。

2.根据权利要求1所述的一种柔性表面增强拉曼效应基底材料，其特征在于：所述蠕虫状Ag颗粒的尺寸为50-180nm。

3.根据权利要求1所述的一种柔性表面增强拉曼效应基底材料，其特征在于：所述Mo-Ag合金膜的厚度为80-220nm，其中Ag的含量为22-29at%。

4.根据权利要求1所述的一种柔性表面增强拉曼效应基底材料，其特征在于：所述Mo-Ag合金膜是以聚酰亚胺为基体，并使其保持与基片台呈5-10°夹角的悬垂状态后，溅射沉积获得。

5.根据权利要求1所述的柔性表面增强拉曼效应基底材料的制备方法，通过在聚酰亚胺基体上溅射沉积Mo-Ag合金膜时形成，其特征在于：在溅射沉积Mo-Ag合金膜时，使聚酰亚胺基体保持与基片台呈5-10°夹角的悬垂状态进行溅射，且保证所溅射形成的Mo-Ag合金膜的厚度为80-220nm，Ag的含量为22-29at%。
