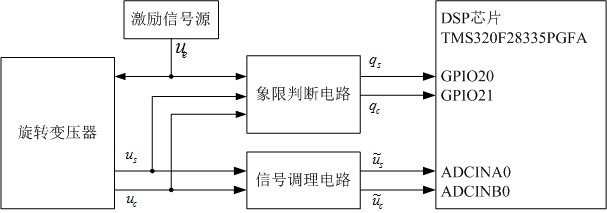

1.一种基于DSP的旋转变压器解码系统，包括DSP芯片、旋转变压器、激励信号源、信号调理电路和象限判断电路，其特征在于，所述DSP芯片为TMS320F28335PGFA，DSP芯片的引脚GPIO20和GPIO21分别连接象限判断电路的输出信号qs和qc，DSP芯片的ADC通道ADCINA0和ADCINB0分别连接信号调理电路的输出信号 和

2.根据权利要求1所述的一种基于DSP的旋转变压器解码系统，其象限判断电路的3路输入信号分别为激励信号源输出信号ue，旋转变压器输出正弦信号us和余弦信号uc，象限判断电路的2路输出信号分别为qs和qc，其特征在于，所述象限判断电路由3个过零比较器和2个异或电路组成，us，ue和uc分别输入过零比较器1、过零比较器2和过零比较器3，过零比较器1和过零比较器2的输出端分别连接异或电路1的2个输入端，异或电路1的输出信号qs连接DSP芯片引脚GPIO20，过零比较器2和过零比较器3的输出端分别连接异或电路2的2个输入端，异或电路2的输出信号qc连接DSP芯片引脚GPIO21。

3.根据权利要求1所述的一种基于DSP的旋转变压器解码系统，其DSP芯片的ADC通道ADCINA0和ADCINB0分别连接信号调理电路的输出信号 和 其特征在于，DSP芯片采集信号 和 包括如下步骤：S1：启动ADC同步采样通道ADCINA0和ADCINB0，进入步骤S2；

S2：判断采样是否完成，若是则进入步骤S3，否则等待；

S3：启动DMA进行数据传输，所述DMA是指DSP芯片的直接存储器访问技术，进入步骤S4；

S4：判断暂存标志fm是否等于0，若是则进入步骤S5，否则进入步骤S7；

S5：将采集的数据传输至数据缓冲区0，进入步骤S6；

S6：令fm＝1，进入步骤S9；

S7：将采集的数据传输至数据缓冲区1，进入步骤S8；

S8：令fm＝0，进入步骤S9；

S9：判断DMA传输是否完成，若是则进入步骤S10，否则等待；

S10：进入DMA中断，执行旋转变压器解码算法。

4.根据权利要求1所述的一种基于DSP的旋转变压器解码系统，其DSP芯片完成旋转变压器解码算法，求解出旋转变压器转动角度，其特征在于，所述旋转变压器解码算法包括如下步骤：T1：对采集的数据序列 和 分别求单向量S变换，得到模包络序列 和其中n＝0,1,2,…,N-1，进入步骤T2；

T2：采用如下公式计算角度差序列Δθ(n)：

进入步骤T3；

T3：判断Δθ(n)是否小于et，所述et为预设的误差容限，其设置范围为0.01～0.0001，若是则进入步骤T5，否则进入步骤T4；

T4：令θ(n)＝θ(n)+Δθ(n)，返回步骤T2；

T5：判断θ(n)是否处于象限1，若是则进入步骤T11，否则进入步骤T6；

T6：判断θ(n)是否处于象限2，若是则进入步骤T7，否则进入步骤T8；

T7：令θ(n)＝180-θ(n)，进入步骤T11；

T8：判断θ(n)是否处于象限3，若是则进入步骤T9，否则进入步骤T10；

T9：令θ(n)＝180+0(n)，进入步骤T11；

T10：令θ(n)＝360-θ(n)，进入步骤T11；

T11：输出角度序列θ(n)。

5.根据权利要求1所述的一种基于DSP的旋转变压器解码系统，其DSP芯片检测象限判断电路的2路输出信号qs和qc，并利用这2路信号判断旋转变压器转轴位置所处象限，其特征在于，DSP芯片采用如下步骤实现象限判断：P1：根据检测信号qs和qc的状态组合成二进制变量qx，进入步骤P2；

P2：判断qx是否等于00b，其中b表示二进制数值，若是则进入步骤P3，否则进入步骤P4；

P3：令象限值Qu＝1，进入步骤P9；

P4：判断qx是否等于01b，若是则进入步骤P5，否则进入步骤P6；

P5：令象限值Qu＝2，进入步骤P9；

P6：判断qx是否等于11b，若是则进入步骤P7，否则进入步骤P8；

P7：令象限值Qu＝3，进入步骤P9；

P8：令象限值Qu＝4，进入步骤P9；

P9：输出象限值Qu。
