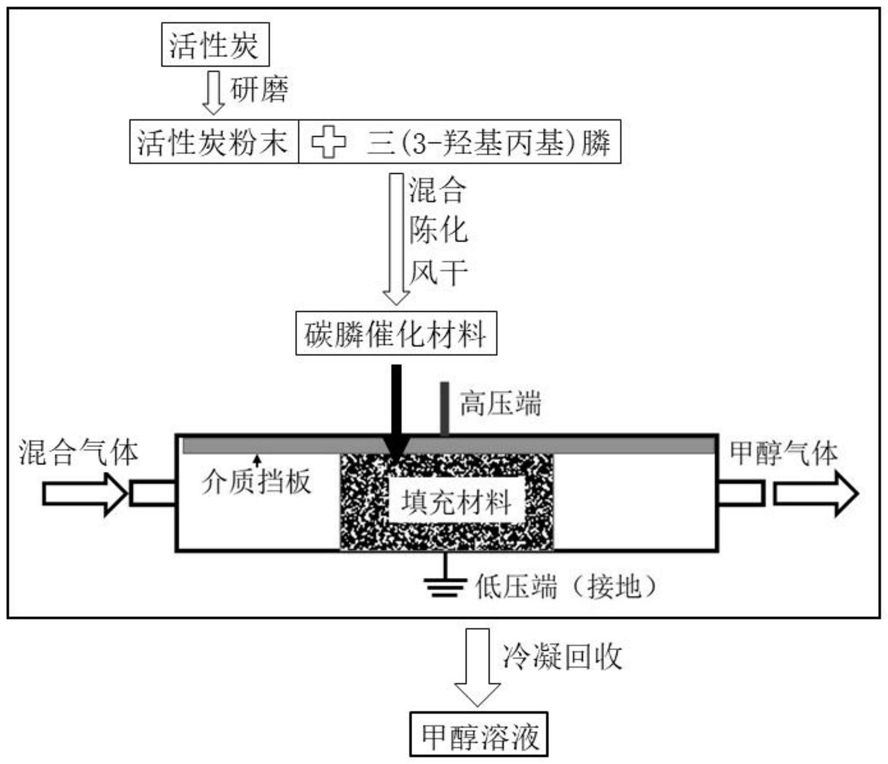

1.一种将甲醛快速转化为甲醇的方法，其特征在于，包括以下步骤：

1）分别称取活性炭粉末和三(3‑羟基丙基)膦，混合陈化12 36小时，风干得碳膦催化材~料；

2）将碳膦催化材料填充在低温等离子体处理器的介质挡板与低压电极之间，先通入氩气5 15min，然后通入甲醛气体、氢气、氩气混合气体，同时进行低温等离子体照射，经过填~充的碳膦催化材料的气体通过冷凝回收，即获得甲醇溶液。

2.根据权利要求1所述的将甲醛快速转化为甲醇的方法，其特征在于，所述步骤1）中的活性炭粉末过200 400目筛。

~

3.根据权利要求1所述的将甲醛快速转化为甲醇的方法，其特征在于，所述步骤1）活性炭粉末和三(3‑羟基丙基)膦的固液比为0.5 1.5:1mg/mL。

~

4.根据权利要求1所述的将甲醛快速转化为甲醇的方法，其特征在于，所述步骤2）混合气体中甲醛气体、氢气、氩气体积比为2 6:2 4:100。

~ ~

5.根据权利要求1所述的将甲醛快速转化为甲醇的方法，其特征在于，所述步骤2）低温等离子体照射作用电压3 30kV。

~

6.根据权利要求1所述的将甲醛快速转化为甲醇的方法，其特征在于，所述步骤2）冷凝回收温度10 30℃。

~

7.根据权利要求1所述的将甲醛快速转化为甲醇的方法，其特征在于，所述步骤2）的低温等离子体处理器包括电极板、介质挡板和聚四氟乙烯反应槽，所述电极板包括高压电极板和低压电极板，所述高压电极板与低温等离子体电源高压端连接，所述低压电极与低温等离子体电源低压端连接。
