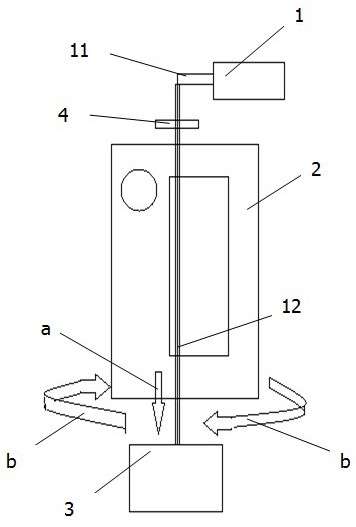

1.绞线夹持输送装置，其特征在于：绞线夹持输送装置（2）包括：输送带（21）、夹爪（22）、安装板（23）、引导条（24）、电机（25）；

所述输送带（21）设置在朝向绞线（12）送出方向移动的一侧且靠近绞线（12）；

所述夹爪（22）有多个且沿输送带（21）外侧呈等距间隔排列；

所述夹爪（22）由一个固定爪（221）、一个活动爪（222）及安装部（223）构成；

所述夹爪（22）通过安装部（223）固定在输送带（21）外侧；

所述固定爪（221）的后端固定在靠近安装部（223）下端的部位；

所述活动爪（222）后端沿安装部（223）侧壁上开设的滑槽（2231）伸入安装部（223）空腔内；

所述活动爪（222）后端与安装部（223）空腔顶部之间设置有弹簧（2232）；

所述固定爪（221）与活动爪（222）之间在初始状态下具有间隙；

所述安装板（23）由两端的弧形板（231）及主体直板（232）构成；

所述两端的弧形板（231）竖立在输送带（21）两端外侧，主体直板（232）竖立在输送带（21）朝向绞线（12）一侧的对面；

所述安装板（23）两端沿绞线（12）送出方向的延伸线为轴心开设有两个圆形绞线通道（233）；

所述引导条（24）设置在安装板（23）朝向输送带（21）的一侧壁面，并伸入固定爪（221）与活动爪（222）之间具有的间隙内；

所述引导条（24）靠近安装板（23）两端具有的两个绞线通道（233）部位具有凸起部（241）；

所述输送带（21）由电机（25）驱动。

2.根据权利要求1所述的绞线夹持输送装置，其特征在于：所述夹爪（22）的固定爪（221）与活动爪（222）相互靠近的夹持面均设置有橡胶垫。

3.根据权利要求1所述的绞线夹持输送装置，其特征在于：所述安装板（23）朝向输送带（21）的一侧与夹爪（22）沿输送带（21）向外延伸的前端呈靠近状态。

4.根据权利要求1所述的绞线夹持输送装置，其特征在于：所述凸起部（241）下端与引导条（24）下端平行，其上端均呈逐渐升高再逐渐回落的曲面。

5.根据权利要求1所述的绞线夹持输送装置，其特征在于：所述安装板（23）两端具有的两个绞线通道（233）沿其延伸方向从引导条（24）凸起部（241）内贯通。

6.根据权利要求1所述的绞线夹持输送装置，其特征在于： 所述活动爪（222）后端向下垂直延伸有顶杆（224）；

所述顶杆（224）沿安装部（223）下端穿过，并突出于安装部（223）下端；

所述顶杆（224）下端设有球形滚珠（225）；

所述绞线夹持输送装置（2）还包括第一引导槽（26）及第二引导槽（27），该第一引导槽（26）及第二引导槽（27）为两个结构相同的弧形槽；

所述第一引导槽（26）沿夹爪（22）运行轨迹设置在绞线(12)供给方向一侧的输送带上端，第二引导槽（27）沿夹爪（22）运行轨迹设置在绞线（12）送出方向一侧的输送带下端；

所述输送带（21）通过电机（25）驱动。

7.根据权利要求6所述的绞线夹持输送装置，其特征在于：所述第一引导槽（26）和第二引导槽（27）靠近中部向上均呈凸起状态。

8.根据权利要求1至权利要求7任一权利要求所述的绞线夹持输送装置，其特征在于：所述安装部（223）为圆柱形空腔结构。
