专利号: 2020106125773
申请人: 郑州科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

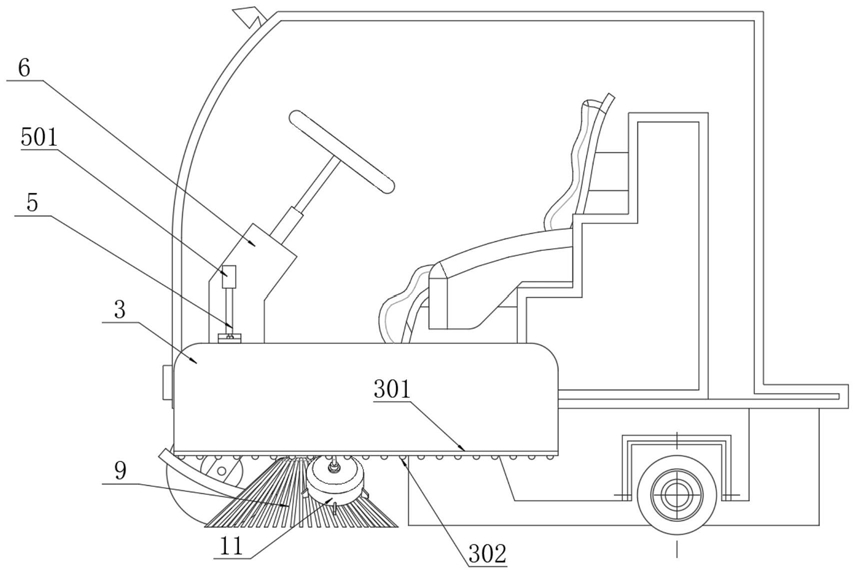

1.一种环卫清扫装置,包括清扫车车架(1),踩压槽(101),压架机构(2),焊板(201),压槽(202),第一导向杆(203),第一复位弹簧(204),耳板(205),侧护板(3),轮舱(301),橡胶轮(302),导轨槽(303),侧连杆(4),踩板(401),第二导杆(5),限位块(501),方向盘旋转座(6),第二复位弹簧(7),底部安装板(8),清扫轮机构(9),弯杆(10),电磁吸盘(11),边齿(1101)和轴承(1102),所述清扫车车架(1)的前侧底部通过底部安装板(8)安装有左右两处旋转式用于清扫路面上的清扫轮机构(9),所述清扫车车架(1)的内部安装有方向盘旋转座(6),其特征在于:

所述清扫车车架(1)的左右两侧各安装有一套压架机构(2),所述清扫车车架(1)的内腔面上焊接有前后两处第二导杆(5),第二导杆(5)的顶端焊接有限位块(501),所述第二导杆(5)上套装有第二复位弹簧(7),且两处第二导杆(5)对称于方向盘旋转座(6)的两侧,所述底部安装板(8)的左右两端头均焊接有一根弯杆(10),所述电磁吸盘(11)为左右两处,且两处所述的电磁吸盘(11)上均安装有轴承(1102),所述电磁吸盘(11)通过轴承(1102)转动安装于弯杆(10)上,所述电磁吸盘(11)的外部轮廓面上均还焊接有一圈边齿(1101),所述边齿(1101)穿插于清扫轮机构(9)的尼龙刷杆之间;

所述压架机构(2)包括焊接于清扫车车架(1)外侧的焊板(201),开设于焊板(201)前侧的压槽(202),焊接于压槽(202)中的第一导向杆(203),套装于第一导向杆(203)外侧的第一复位弹簧(204),滑动套装于第一导向杆(203)上的耳板(205),且耳板(205)的外端头焊接有侧护板(3),所述侧护板(3)通过内表面所开设的导轨槽(303),滑动配合在焊板(201)外端头上,所述侧护板(3)的前侧顶面通过螺栓连接有侧连杆(4),所述侧连杆(4)的内端头通过开设圆形通孔的方式滑动配合于第二导杆(5)上。

2.根据权利要求1所述的一种环卫清扫装置,其特征在于,所述侧连杆(4)的内端面均还焊接有踩板(401),所述踩板(401)的顶面安装有防滑垫。

3.根据权利要求1所述的一种环卫清扫装置,其特征在于,所述清扫车车架(1)底面开设有两处踩压槽(101),所述踩压槽(101)正位于踩板(401)的底侧。

4.根据权利要求1所述的一种环卫清扫装置,其特征在于,所述第二复位弹簧(7)正位于侧连杆(4)的底侧。

5.根据权利要求1所述的一种环卫清扫装置,其特征在于,所述侧护板(3)的底部外侧焊接有轮舱(301),所述轮舱(301)的底腔中安装有一排橡胶轮(302)。

6.根据权利要求1所述的一种环卫清扫装置,其特征在于,所述电磁吸盘(11)位于侧护板(3)的内侧,即侧护板(3)下移时将电磁吸盘(11)遮盖在内。

7.根据权利要求1所述的一种环卫清扫装置,其特征在于,所述电磁吸盘(11)为圆盘状的电磁铁,且两处所述的电磁吸盘(11)均按内斜方式位于清扫轮机构(9)的外侧。
