1.一种硫/剑麻纤维活性炭锂硫电池正极材料的制备方法，其特征在于，包括如下步骤：

(1)将剑麻纤维洗净剪成长约1-2cm的小段置于坩埚中，在以惰性气体作为保护气的管式炉煅烧2h，煅烧温度为700-1200℃，升温速率为3-4℃/min，待炉温自然冷却至室温后，得到黑色纤维状炭材料，并在行星式球磨机中以转速35r/s球磨粉碎5-8h，制得剑麻纤维炭粉末样品，继续将所得到的粉末样品作进一步处理：将所得到的粉末样品放入鼓风干燥机中升温至120-140℃水热5-6h，自然冷却后洗涤干燥得到剑麻纤维活性炭粉末；

(2)将不同浓度的Na2S2O3溶液和酸溶液与步骤(1)得到的剑麻纤维活性炭粉末均匀混合，搅拌均匀后转移至高压反应釜的聚四氟乙烯内衬中，将反应釜移至鼓风干燥箱中，在

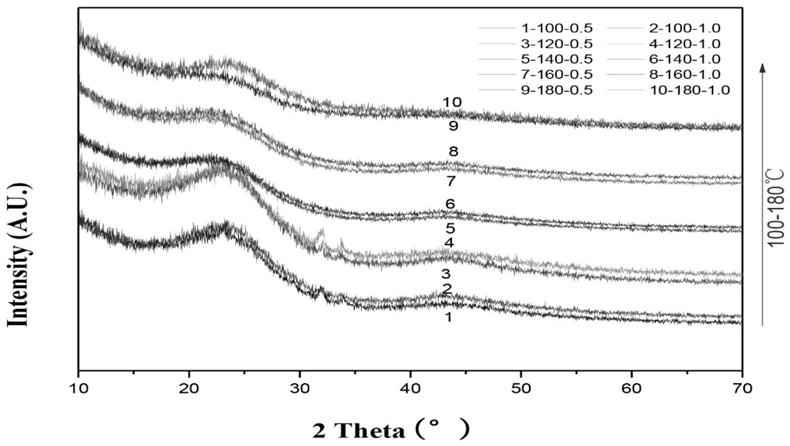

100-180℃条件下再次水热6h，将反应结束后得到的样品经过滤、洗净、烘干后得到黑色粉末样品，即为硫/剑麻纤维活性炭锂硫电池正极材料。

2.根据权利要求1所述的硫/剑麻纤维活性炭锂硫电池正极材料的制备方法，其特征在于，步骤(1)中对所得到的粉末样品作进一步处理的具体过程为：取70mL蒸馏水置于烧杯中，加入1g的粉末样品，搅拌均匀后转移至内衬聚四氟乙烯的反应釜中，将反应釜放至鼓风干燥箱中，在120-140℃条件下水热5-6h，待其自然冷却后过滤并用无水乙醇洗涤，再在鼓风干燥箱80℃干燥12h，得到剑麻纤维活性炭粉末样品。

3.根据权利要求1所述的硫/剑麻纤维活性炭锂硫电池正极材料的制备方法，其特征在于，所述酸溶液为硫酸、硝酸或盐酸。

4.根据权利要求1所述的硫/剑麻纤维活性炭锂硫电池正极材料的制备方法，其特征在于，步骤(2)中Na2S2O3溶液和酸溶液所加入的量均为35mL，所述Na2S2O3溶液和酸溶液的浓度为0.5-1mol/L，且Na2S2O3溶液和酸溶液与剑麻纤维活性炭粉末在60-80℃温度下的搅拌均匀。

5.根据权利要求4所述的硫/剑麻纤维活性炭锂硫电池正极材料的制备方法，其特征在于，步骤(2)中Na2S2O3溶液和酸溶液与步骤(1)得到的剑麻纤维活性炭粉末的混合具体为：将五水合硫代硫酸钠溶于去离子水中，配成35mL浓度为0.5-1mol/L的Na2S2O3溶液后，将装有Na2S2O3溶液的烧杯至于60-80℃的水浴中，再在搅拌过程中往烧杯中滴加35mL浓度为

0.5-1mol/L的的硫酸溶液，最后再加入步骤(1)得到的剑麻纤维活性炭粉末，继续在磁力搅拌器上加速搅拌均匀。

6.根据权利要求1所述的硫/剑麻纤维活性炭锂硫电池正极材料的制备方法，其特征在于，步骤(2)中还包括在烘干后对黑色粉末样品过200目筛。

7.根据权利要求1所述的硫/剑麻纤维活性炭锂硫电池正极材料的制备方法，其特征在于，所述惰性气体为氮气、氩气、氦气中的一种。
