专利号: 2020106127798
申请人: 南京超图中小企业信息服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-12-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

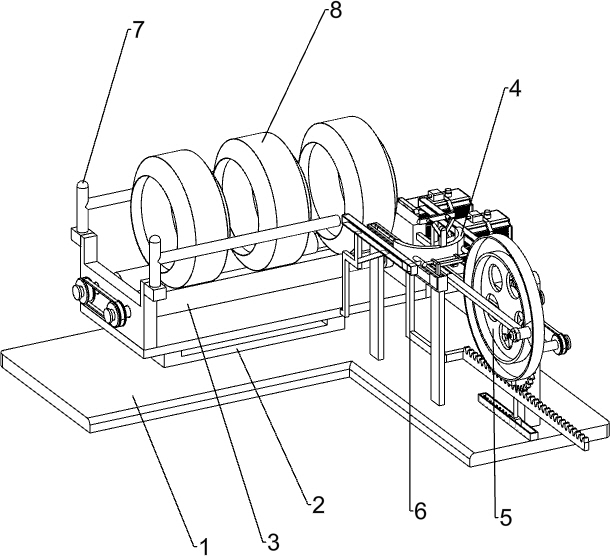

1.一种汽车轮胎皮刮平装置,其特征在于,包括:

底板(1),底板(1)顶部一侧设有支撑架(2);

旋转机构(3),支撑架(2)顶部设有旋转机构(3);

刮皮机构(4),旋转机构(3)一侧设有刮皮机构(4);

间歇推动机构(5),底板(1)远离支撑架(2)一侧设有间歇推动机构(5),刮皮机构(4)与间歇推动机构(5)相连接。

2.根据权利要求1所述的一种汽车轮胎皮刮平装置,其特征在于,旋转机构(3)包括:U形板(301),支撑架(2)顶部设有U形板(301);

放置板(302),U形板(301)一侧下部设有放置板(302),放置板(302)顶部后侧安装有调速电机(303);

转轴(304),U形板(301)内部两侧均设有转轴(304),转轴(304)均穿过U形板(301)的两侧,其中一侧的转轴(304)与间歇推动机构(5)相连接,调速电机(303)的输出轴与另一侧的转轴(304)相连接;

空心套(305),转轴(304)上均设有空心套(305);

第一皮带轮(306),转轴(304)远离调速电机(303)的一侧均设有第一皮带轮(306),第一皮带轮(306)上绕有第一平皮带(307)。

3.根据权利要求2所述的一种汽车轮胎皮刮平装置,其特征在于,刮皮机构(4)包括:承重架(401),U形板(301)前侧左右两边均设有承重架(401);

第一滑轨(402),两侧的承重架(401)顶部均设有第一滑轨(402),第一滑轨(402)内均滑动式设有第一滑块(403);

弧形刮板(404),第一滑块(403)相近的一侧之间设有弧形刮板(404);安装杆(405),弧形刮板(404)顶部中间设有安装杆(405);

第一弹簧(408),两侧的安装杆(405)上均连接有第一弹簧(408),第一弹簧(408)外均套有套桶(406),第一弹簧(408)的另一端均连接有伸缩杆(407),伸缩杆(407)与套桶(406)滑动式连接;三角形刮板(409),伸缩杆(407)的另一端设有三角形刮板(409)。

4.根据权利要求3所述的一种汽车轮胎皮刮平装置,其特征在于,间歇推动机构(5)包括:竖板(501),底板(1)顶部设有竖板(501);

第一圆杆(502),竖板(501)中部转动式设有第一圆杆(502);

减速电机(503),放置板(302)顶部安装有减速电机(503),减速电机(503)的输出轴上和第一圆杆(502)的一侧均设有第二皮带轮(504),第二皮带轮(504)上绕有第二平皮带(505);

缺齿轮(506),第一圆杆(502)上远离第二皮带轮(504)的一端设有缺齿轮(506),缺齿轮(506)没有齿轮部分设有半圆形卡板(507);

第二圆杆(508),竖板(501)上部转动式设有第二圆杆(508);

全齿轮(509),第二圆杆(508)上设有全齿轮(509),全齿轮(509)与缺齿轮(506)啮合;

卡块(510),第二圆杆(508)上设有卡块(510),卡块(510)位于全齿轮(509)另一侧;

圆盘(511),卡块(510)另一侧设有圆盘(511),圆盘(511)内部设有固定块(512);

摆杆(513),固定块(512)上转动式设有摆杆(513);

安装板(514),底板(1)顶部两侧均设有安装板(514);

第二滑轨(515),安装板(514)顶部设有第二滑轨(515),第二滑轨(515)内滑动式设有第二滑块(516),第二滑块(516)与摆杆(513)转动式连接;

推板(517),第二滑块(516)顶部设有推板(517);

横杆(518),推板(517)上水平设有横杆(518),横杆(518)与弧形刮板(404)相连接。

5.根据权利要求4所述的一种汽车轮胎皮刮平装置,其特征在于,还包括有顶出机构(6),顶出机构(6)包括:第三滑轨(601),底板(1)顶部设有第三滑轨(601),第三滑轨(601)与竖板(501)下部相连接;

第三滑块(602),第三滑轨(601)内滑动式设有第三滑块(602),第三滑块(602)的一侧连接有第二弹簧(603),第二弹簧(603)的另一侧与第三滑轨(601)的内壁相连接;

齿条(604),第三滑块(602)的顶部设有齿条(604),齿条(604)一端设有异形杆(605),异形杆(605)远离齿条(604)的一端设有斜板(606)。

6.根据权利要求5所述的一种汽车轮胎皮刮平装置,其特征在于,还包括有限位机构(7),限位机构(7)包括:方形块(701),U形板(301)远离放置板(302)的一端两侧均设有方形块(701);

限位杆(702),方形块(701)顶部均设有限位杆(702)。
