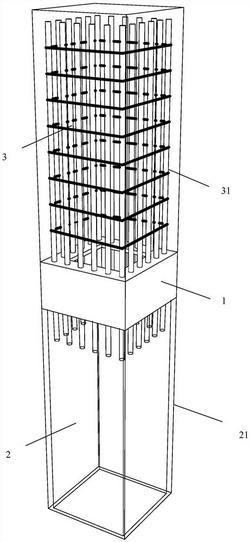

1.一种钢管混凝土柱与钢筋混凝土柱的拼接节点,其特征在于,包括下部的钢管混凝土柱、上部的钢筋混凝土柱和中部的拼接部件;所述拼接部件连接所述钢管混凝土柱和所述钢筋混凝土柱;
所述拼接部件包括闭环槽钢;所述拼接部件的上下两端面为闭环槽钢的翼缘板表面,上下翼缘板均开设有多个通孔;所述拼接部件的侧面为闭环槽钢的腹板外侧面;
所述钢管混凝土柱包括中空的钢管;所述钢管和所述拼接部件的下端面焊接在一起;
所述钢筋混凝土柱包括多条钢筋,每条所述钢筋向下依次穿过上下翼缘板的通孔,并伸入钢管内部空间;
所述钢管的截面和所述拼接部件的上下两端面的外形尺寸均相同。
2.根据权利要求1所述的钢管混凝土柱与钢筋混凝土柱的拼接节点,其特征在于,所述拼接节点还包括浇筑在钢筋周围、拼接部件内以及钢管内的混凝土;浇筑在钢筋周围的成型混凝土柱的截面外形尺寸和所述拼接部件的上端面外形尺寸相同。
3.根据权利要求1所述的钢管混凝土柱与钢筋混凝土柱的拼接节点,其特征在于,所述闭环槽钢为多根槽钢首尾相互焊接围成,所述闭环槽钢外形为四方形或圆环型。
4.根据权利要求2所述的钢管混凝土柱与钢筋混凝土柱的拼接节点,其特征在于,所述闭环槽钢的外形为四方形,中空,整体呈回字形,由四块梯形的槽钢相互焊接而成,所述梯形指槽钢的上下翼缘板均为梯形。
5.根据权利要求1所述的钢管混凝土柱与钢筋混凝土柱的拼接节点,其特征在于,腹板高度≥锚固长度,腹板厚度≥所述钢管的壁厚。
6.根据权利要求1所述的钢管混凝土柱与钢筋混凝土柱的拼接节点,其特征在于,所述通孔为圆形,通孔的直径比所述钢筋的直径d大3~5mm;所述通孔的中心至所述翼缘板边缘的距离≥1.5d。
7.根据权利要求1所述的钢管混凝土柱与钢筋混凝土柱的拼接节点,其特征在于,所述钢筋伸入所述钢管内部的长度为5~15cm。
8.根据权利要求1所述的钢管混凝土柱与钢筋混凝土柱的拼接节点,其特征在于,所述闭环槽钢内部设置多个加劲肋,所述加劲肋为板状,其侧边依次焊接于上下翼缘板和腹板,并避开所述通孔;所述加劲肋的厚度≥b/15,加劲肋的间距为b~3b,b为翼缘板的外伸宽度。
9.一种如权利要求1~8所述的钢管混凝土柱与钢筋混凝土柱的拼接节点的施工方法,其特征在于,包括以下步骤:将多个槽钢切割,在每个槽钢的上下翼缘板上开设多组相对的通孔,将开孔后的槽钢首尾相互焊接,得到闭环槽钢;
将闭环槽钢与钢管进行焊接;
将每根钢筋从上往下依次竖直穿过闭环槽钢上翼缘板的一个通孔和下翼缘板的一个通孔,再伸入钢管内部空间,然后在穿有钢筋的上下通孔位置进行点焊,以固定钢筋于闭环槽钢上;按此步骤穿插、焊接完所有钢筋;
对所有钢筋进行绑扎箍筋与搭设模板,随后浇捣整体混凝土,混凝土进入钢筋周围、闭环槽钢内以及钢管内,待混凝土硬化后进行拆模,完成钢管混凝土柱与钢筋混凝土柱的拼接。
10.根据权利要求9所述的钢管混凝土柱与钢筋混凝土柱的拼接节点的施工方法,其特征在于,在将槽钢开孔之后,首尾相互焊接之前,还包括在槽钢内部空间焊接加劲肋,所述加劲肋避开所述通孔,所述加劲肋的侧边焊接于所述槽钢的上翼缘板、腹板和下翼缘板。
