专利号: 2020106173230
申请人: 西安工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

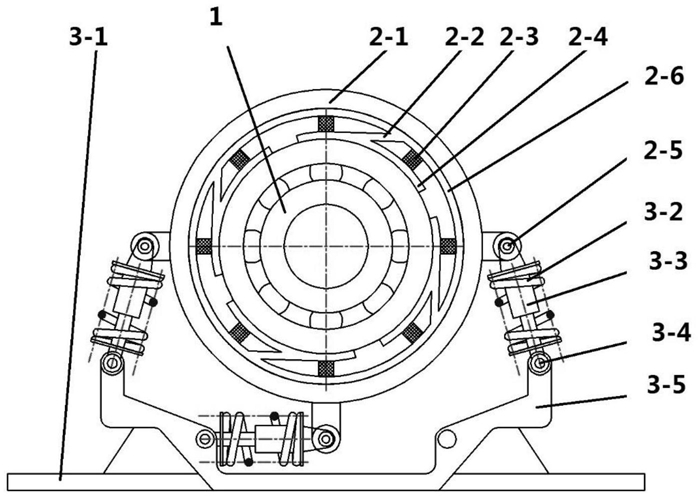

1.利用二次隔振技术的隔振轴承座,包括轴承主体(1),其特征在于:还包括轴承固定圈(2-4)、内座固定圈(2-1)和轴承支撑座,所述的轴承主体(1)、轴承固定圈(2-4)和内座固定圈(2-1)从内到外依次套设,所述的轴承固定圈(2-4)和内座固定圈(2-1)之间通过一次隔振装置连接;所述的内座固定圈(2-1)与轴承支撑座之间通过二次隔振装置连接,所述的内座固定圈(2-1)的内圈设置有一次板簧外圈(2-6)。

2.根据权利要求1所述的利用二次隔振技术的隔振轴承座,其特征在于:所述的一次隔振装置包括一次板簧(2-2)和一次阻尼块(2-3),所述的一次板簧(2-2)的结构为环形,环形的内壁均布设置有通过支撑杆连接的弧形片,一次阻尼块(2-3)粘接于环形与弧形片之间。

3.根据权利要求1或2所述的利用二次隔振技术的隔振轴承座,其特征在于:所述的二次隔振装置包括二次弹簧(3-2)、二次阻尼器(3-3),二次弹簧(3-2)套设于二次阻尼器(3-

3)上。

4.根据权利要求3所述的利用二次隔振技术的隔振轴承座,其特征在于:所述的内座固定圈(2-1)上固连有连接耳,连接耳与二次阻尼器(3-3)的一端铰接,二次阻尼器(3-3)的另一端与轴承支撑座铰接。

5.根据权利要求4所述的利用二次隔振技术的隔振轴承座,其特征在于:所述的轴承支撑座为底座型或者圆形。

6.根据权利要求5所述的利用二次隔振技术的隔振轴承座,其特征在于:底座型轴承支撑座的二次隔振装置至少设置有3个,分别设置于内座固定圈(2-1)的两侧和底部。

7.根据权利要求5所述的利用二次隔振技术的隔振轴承座,其特征在于:圆形轴承支撑座的二次隔振装置至少设置有3个,分别均布设置于内座固定圈(2-1)的圆周上。
