专利号: 202010624200X
申请人: 湖南金源柯重工科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

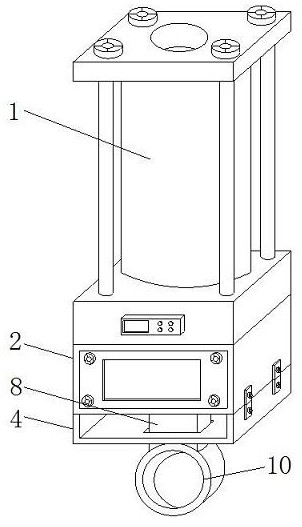

1.一种连接孔可进行旋转的液压缸缸筒,其特征在于,包括:缸筒本体(1),所述缸筒本体(1)的底部栓接有固定箱(2),所述固定箱(2)内腔顶部的中心处栓接有大号轴承,且大号轴承的内圈转动连接有固定柱(5),所述固定柱(5)的内腔卡接有伸缩柱(7),所述伸缩柱(7)左侧的顶部设置有卡接机构(6),所述固定箱(2)内腔的右侧设置有旋转机构(3),所述固定箱(2)内腔的左侧设置有移动机构(9),所述伸缩柱(7)的底部活动连接有移动柱(8),所述移动柱(8)的底部贯穿固定箱(2)并焊接有圆形连接块(10),所述圆形连接块(10)正面的中心处开设有连接孔。

2.根据权利要求1所述的连接孔可进行旋转的液压缸缸筒,其特征在于,所述旋转机构(3)包括电机(31)、旋转轴(32)、第一齿轮(33)和第二齿轮(34),所述固定箱(2)内腔底部的右侧栓接有电机(31),所述电机(31)的输出轴栓接有旋转轴(32),所述旋转轴(32)的顶部转动连接有第一轴承,且第一轴承的顶部与固定箱(2)内腔顶部的右侧栓接,所述旋转轴(32)的表面栓接有第一齿轮(33),所述第一齿轮(33)的左侧啮合有第二齿轮(34),所述第二齿轮(34)的内腔与固定柱(5)的表面栓接。

3.根据权利要求1所述的连接孔可进行旋转的液压缸缸筒,其特征在于,所述卡接机构(6)包括放置槽(61)、第一弹簧(62)、卡块(63)和卡槽(64),所述伸缩柱(7)左侧的顶部开设有放置槽(61),所述放置槽(61)内腔的右侧栓接有第一弹簧(62),所述第一弹簧(62)的左侧栓接有卡块(63),所述固定柱(5)左侧的中心处从上至下均依次开设有配合卡块(63)使用的卡槽(64)。

4.根据权利要求1所述的连接孔可进行旋转的液压缸缸筒,其特征在于,所述移动机构(9)包括螺纹杆(91)、移动板(92)、凸块(93)和第二弹簧(94),所述固定箱(2)左侧的底部嵌设有第一螺纹套,且第一螺纹套的内圈螺纹连接有螺纹杆(91),所述螺纹杆(91)的左侧焊接有旋柄,所述螺纹杆(91)的右侧转动连接有第二轴承,且第二轴承的外圈栓接有移动板(92),所述移动板(92)右侧的中心处从上至下均依次栓接有凸块(93),所述移动板(92)左侧的底部从上至下均依次栓接有第二弹簧(94),所述第二弹簧(94)的左侧与固定箱(2)内腔的左侧栓接。

5.根据权利要求1所述的连接孔可进行旋转的液压缸缸筒,其特征在于,所述固定箱(2)底部的两侧均栓接有安装架(4),所述安装架(4)内腔底部的中心处开设通槽,且通槽的内腔与移动柱(8)的表面活动连接。

6.根据权利要求1所述的连接孔可进行旋转的液压缸缸筒,其特征在于,所述固定箱(2)内腔底部的左侧开设有第一滑槽(14),所述第一滑槽(14)的内腔滑动连接有第一滑块(13),所述第一滑块(13)的顶部贯穿第一滑槽(14)并与移动板(92)的底部栓接。

7.根据权利要求3所述的连接孔可进行旋转的液压缸缸筒,其特征在于,所述放置槽(61)内腔顶部的左侧开设有第二滑槽(15),所述第二滑槽(15)的内腔滑动连接有第二滑块(16),所述第二滑块(16)的底部贯穿第二滑槽(15)并与卡块(63)顶部的右侧栓接。

8.根据权利要求1所述的连接孔可进行旋转的液压缸缸筒,其特征在于,所述固定柱(5)内腔顶部的四周均栓接有第三弹簧(11),所述第三弹簧(11)的底部与伸缩柱(7)的顶部栓接。

9.根据权利要求1所述的连接孔可进行旋转的液压缸缸筒,其特征在于,所述移动柱(8)的顶部焊接有丝杆(12),所述丝杆(12)的表面螺纹连接有第二螺纹套,且第二螺纹套的外圈嵌设于伸缩柱(7)底部的中心处。

10.根据权利要求3所述的连接孔可进行旋转的液压缸缸筒,其特征在于,所述卡块(63)底部的左侧设置为倾斜状,所述缸筒本体(1)正面底部的中心处栓接有控制器。
