1.一种基于P型Au@Cu2‑xS界面钝化层材料的钙钛矿光伏电池，其特征在于，其结构从下至上包括透明导电衬底、电子传输层、钙钛矿光敏活性层、界面钝化层、空穴传输层和金属电极；

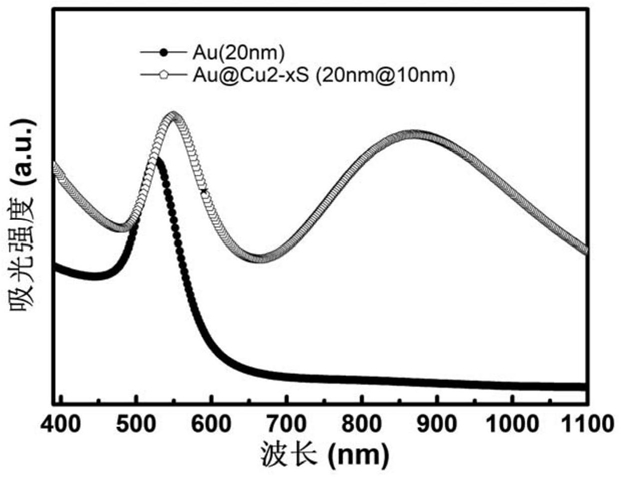

所述界面钝化层为核壳结构的Au@Cu2‑xS纳米颗粒的涂层，涂层厚度为20～150nm，所述核壳结构的Au@Cu2‑xS纳米颗粒以Au颗粒为核，以Cu2‑xS包裹层为壳，所述Au颗粒粒径为5～

30nm，所述Cu2‑xS包裹层厚度为10～90nm。

2.根据权利要求1所述的基于P型Au@Cu2‑xS界面钝化层材料的钙钛矿光伏电池，其特征在于，所述透明导电衬底为ITO导电玻璃、FTO导电玻璃或镀有ITO的柔性透明塑料。

3.根据权利要求1所述的基于P型Au@Cu2‑xS界面钝化层材料的钙钛矿光伏电池，其特征在于，所述电子传输层为SnO2薄膜或SnO2量子点薄膜。

4.根据权利要求1所述的基于P型Au@Cu2‑xS界面钝化层材料的钙钛矿光伏电池，其特征在于，所述钙钛矿光敏活性层为CH3NH3PbI3材料或三元混合(CsPbI3)0.04(FAPbI3)0.80(MAPbBr3)0.16材料，其中Cs＝cesium，MA＝CH3NH3，FA＝HC(NH2)2。

5.根据权利要求1所述的基于P型Au@Cu2‑xS界面钝化层材料的钙钛矿光伏电池，其特征在于，所述核壳结构的Au@Cu2‑xS纳米颗粒的制备方法为：

1)分别配制CTAB溶液，HAuCl4溶液，NaBH4溶液，AA溶液，NaOH溶液，六亚甲基四胺溶液，硫代乙酰胺溶液，硝酸铜溶液，备用；

2)Au颗粒的制备：

(a)种子溶液制备：将CTAB溶液、HAuCl4溶液、NaBH4溶液与水混合得到种子溶液，所得种子溶液中CTAB、HAuCl4、NaBH4摩尔比为80～400：1：3，种子溶液中CTAB浓度为0.01～0.1mol/L；

(b)Au颗粒制备：按体积份，将750份CTAB溶液、150份HAuCl4溶液、100份AA溶液、1份种子溶液及5份NaOH溶液混合，放置1小时后，放置在离心机内进行离心处理，除去离心管中的上层清液，下层残留液加水配制得到Au纳米颗粒悬浮液；

3)核壳结构的Au@Cu2‑xS纳米颗粒的制备：按体积份，将400份CTAB溶液、200份HMT溶液、

200份AA溶液混合，在搅拌条件下依次加入1000份步骤2)所得Au纳米颗粒悬浮液、20份TAA溶液以及1～16份Cu(NO3)2溶液，于85℃下反应8小时，反应结束后离心、洗涤、干燥得到核壳结构的Au@Cu2‑xS纳米颗粒。

6.根据权利要求1所述的基于P型Au@Cu2‑xS界面钝化层材料的钙钛矿光伏电池，其特征在于，所述界面钝化层的制备方法为：将核壳结构的Au@Cu2‑xS纳米颗粒分散于氯苯中，得到浓度为0.015～0.03mmol/mL的分散液，将所得分散液旋涂在导电衬底上烘干得到。

7.根据权利要求1所述的基于P型Au@Cu2‑xS界面钝化层材料的钙钛矿光伏电池，其特征在于，所述空穴传输层为Spiro‑OMeTAD。

8.根据权利要求1所述的基于P型Au@Cu2‑xS界面钝化层材料的钙钛矿光伏电池，其特征在于，所述金属电极为Cu电极、Au电极或Ag电极。

9.一种权利要求1‑8任一所述的基于P型Au@Cu2‑xS界面钝化层材料的钙钛矿光伏电池的制备方法，其特征在于，具体步骤如下：(1)清洗透明导电衬底并烘干；

(2)采用溶液法在透明导电衬底上制备SnO2薄膜或SnO2量子点薄膜，将其放入紫外臭氧清洗仪中，在大气的气氛和室温下紫外臭氧处理15分钟在透明导电衬底表面得到电子传输层；

(3)在惰性气体保护下，在电子传输层表面制备钙钛矿光敏活性层；

(4)将核壳结构的Au@Cu2‑xS纳米颗粒分散于氯苯中，得到浓度为0.015～0.03mmol/mL的分散液，将所得分散液旋涂在钙钛矿光敏活性层上烘干得到相应的P型Au@Cu2‑xS界面钝化层；

(5)用旋涂的方法在P型Au@Cu2‑xS界面钝化层表面制备空穴传输层；

(6)最后在空穴传输层表面蒸镀金属电极，得到平面结构钙钛矿光伏电池。
