1.一种铁泥炭负载铁锌铜催化剂的制备方法,其特征在于,包括以下步骤:制备铁泥炭颗粒:
称取一定量的铁泥用水溶剂洗去表面杂质后,造粒,并于110℃烘干,随后置于氮气或惰性气体氛围下在500~700℃焙烧2~3h,冷却至室温,即得到铁泥炭颗粒;
制备铁泥炭负载铁锌铜催化剂:

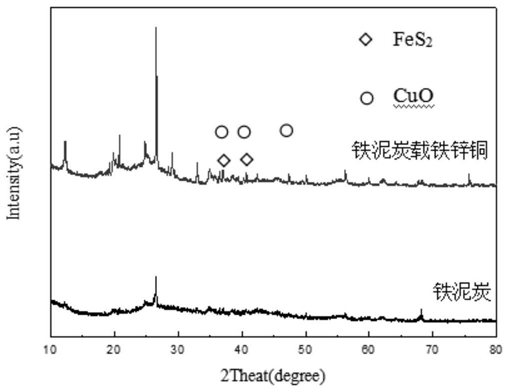

取铁泥炭颗粒置于铁盐、锌盐、铜盐组成的混合溶液中,于室温震荡18~24h,随后取出铁泥炭颗粒用水溶剂洗去表面未负载的活性组分,并在110℃烘干,然后于氮气或惰性气体氛围下在550℃煅烧2~4h,即得铁泥炭负载铁锌铜催化剂。
2.根据权利要求1所述的铁泥炭负载铁锌铜催化剂的制备方法,其特征在于,所述造粒形成粒径为0.8~1.2mm的球形颗粒。
3.根据权利要求1所述的铁泥炭负载铁锌铜催化剂的制备方法,其特征在于,所述混合溶液中铁盐质量百分比为2.5~3%,锌盐质量百分比为1.5~2%,铜盐质量百分比为1.5~
2%。
4.根据权利要求3所述的铁泥炭负载铁锌铜催化剂的制备方法,其特征在于,所述铁盐、锌盐、铜盐分别为硫酸亚铁、硫酸锌、硫酸铜。
5.根据权利要求1所述的铁泥炭负载铁锌铜催化剂的制备方法,其特征在于,所述震荡过程中选用摇床,并在200r/min的条件下震荡。
6.一种权利要求1~5任一项所述的铁泥炭负载铁锌铜催化剂的制备方法制备得出的铁泥炭负载铁锌铜催化剂。
7.根据权利要求6所述的铁泥炭负载铁锌铜催化剂在处理废纸造纸废水中的应用。
