1.一种钼酸钡花状晶体的制备方法，其特征在于：包括以下步骤：(1)将草酸钾溶于去离子水，形成草酸钾水溶液；

(2)将硝酸钡溶于去离子水，形成硝酸钡水溶液；

(3)将步骤(1)制得的草酸钾水溶液和步骤(2)制得的硝酸钡水溶液相混合，得到草酸钡沉淀和硝酸钾溶液所形成的混合物A；

(4)将钼酸钠溶于去离子水，形成钼酸钠水溶液；

(5)将十六烷基三甲基溴化胺溶于去离子水，形成十六烷基三甲基溴化胺水溶液；

(6)将步骤(4)制得的钼酸钠水溶液和步骤(5)制得的十六烷基三甲基溴化胺水溶液相混合，搅拌，得到钼酸钠和十六烷基三甲基溴化胺混合溶液，将该混合溶液记做混合液B；

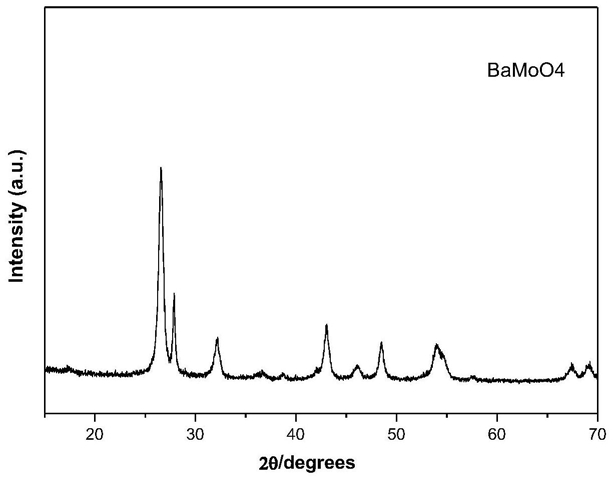

(7)将混合物A和混合液B(其中混合物A中的钼酸钠与混合液B中的草酸钡的摩尔比不小于1:1)相混合，形成新的混合物C,将混合物C进行超声处理，生成钼酸钡晶体和草酸钠，将钼酸钡晶体经过蒸馏水反复洗涤，然后再经过过滤、烘干，最终得到钼酸钡花状晶体。

2.根据权利要求1所述的一种钼酸钡花状晶体的制备方法，其特征在于：步骤(1)中所得溶液中，草酸钾的浓度为0.2mol/L-1.2mol/L。

3.根据权利要求1所述的一种钼酸钡花状晶体的制备方法，其特征在于：步骤(2)中所得的溶液中，硝酸钡的浓度为0.2mol/L-1.2mol/L。

4.根据权利要求1所述的一种钼酸钡花状晶体的制备方法，其特征在于：步骤(4)中所得的溶液中，钼酸钠的浓度为0.2mol/L-1.2mol/L。

5.根据权利要求1所述的一种钼酸钡花状晶体的制备方法，其特征在于：步骤(5)中所得的溶液中，十六烷基三甲基溴化胺的质量百分比浓度为0.1％-0.5％。

6.根据权利要求1所述的一种钼酸钡花状晶体的制备方法，其特征在于：步骤(6)中的搅拌的时间为60-90分钟。

7.根据权利要求1所述的一种钼酸钡花状晶体的制备方法，其特征在于：步骤(7)中对混合物C进行超声处理的超声波的功率为1000W-2000W。

8.根据权利要求1所述的一种钼酸钡花状晶体的制备方法，其特征在于：步骤(7)中对混合物C进行超声处理的时间为40-60分钟。
