专利号: 2020106289186
申请人: 哈尔滨坤程科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-03-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种多色3D打印耗材制备工艺,其特征在于,包括以下步骤:

步骤一、设置冷却装置,并且将挤出装置安装在冷却装置的左侧;

步骤二、利用挤出装置挤出多份不同颜色的3D打印耗材;

步骤三、将挤出的多份不同颜色的3D打印耗材进行融合获得多色3D打印耗材;

步骤四、通过冷却装置冷却多色3D打印耗材;

上述多色3D打印耗材制备工艺还涉及挤出装置和冷却装置;

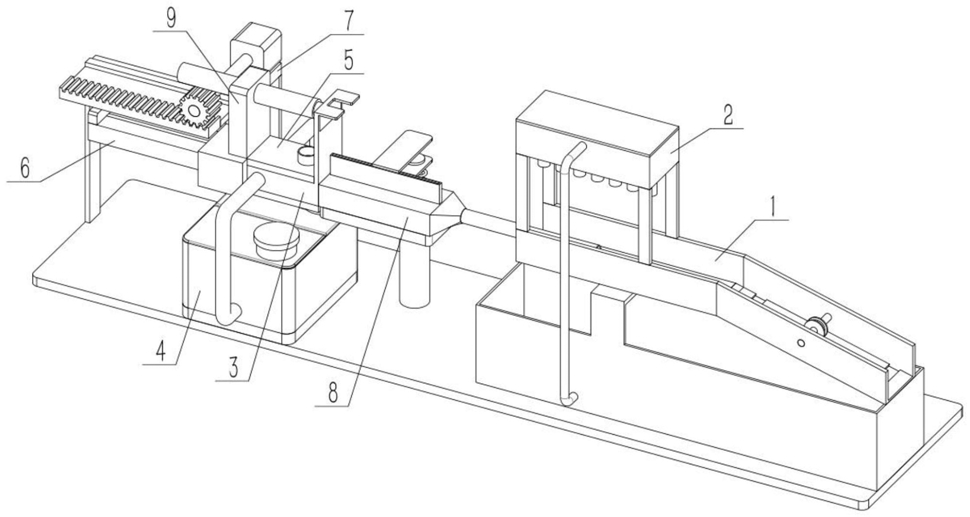

所述挤出装置包括挤出箱Ⅰ(3)、腔室Ⅰ(301)、原料箱(4)、加热器Ⅰ(401)和输送管(402),挤出箱Ⅰ(3)内的前后两侧均设有一个左右通透的腔室Ⅰ(301),原料箱(4)和输送管(402)均设置有两个,加热器Ⅰ(401)固接在两个原料箱(4)的下端,两个输送管(402)的下端分别与原料箱(4)的下侧固定并连通,两个输送管(402)的上端与挤出箱Ⅰ(3)前后两端的中部固接并连通;

所述冷却装置包括上水箱(2)和流水管(201),上水箱(2)的下端由左至右固接并连通多个流水管(201);

所述挤出装置还包括水平导水板Ⅰ(5)、垂直导水板Ⅱ(501)和水平导水板Ⅲ(502),水平导水板Ⅰ(5)左端的后端固接并连通垂直导水板Ⅱ(501)的上端,垂直导水板Ⅱ(501)的下端固接并连通水平导水板Ⅲ(502)左端的后端,水平导水板Ⅰ(5)和水平导水板Ⅲ(502)右侧的外端均设有连接管;水平导水板Ⅰ(5)和水平导水板Ⅲ(502)的内端分别固接在挤出箱Ⅰ(3)的上下两端;

所述挤出装置还包括挤推部Ⅰ(6)和连接体(601),挤推部Ⅰ(6)设置有两个,连接体(601)固接在两个挤推部Ⅰ(6)左端的上端,两个挤推部Ⅰ(6)的右端分别滑动连接在两个腔室Ⅰ(301)内;

所述挤出装置还包括上板(302)、过口(303)、尾块(304)、挤出箱(8)、分隔板(801)、接板Ⅰ(802)、上斜斗(803)、挤出管(804)和加热器Ⅱ(805),上板(302)一体连接在挤出箱Ⅰ(3)右端的上端,上板(302)的右端面与挤出箱Ⅰ(3)的右端面重合,过口(303)设置在上板(302)的上侧,尾块(304)固接在上板(302)上端的右端,挤出箱(8)上端的中部滑动连接分隔板(801),分隔板(801)的上端固接接板Ⅰ(802),上斜斗(803)固接并连通在挤出箱(8)的右端,挤出管(804)固接并连通在上斜斗(803)的右端,加热器Ⅱ(805)固接在挤出箱(8)的下端,挤出箱(8)的左端与挤出箱Ⅰ(3)的右端贴合,挤出箱(8)与两个腔室Ⅰ(301)连通,挤出管(804)的右侧位于左侧流水管(201)的正下方;从挤压箱Ⅰ( 3) 的两个腔室Ⅰ( 301) 被推挤部Ⅰ( 6) 滑动推入挤出箱( 8) 中的3D打印耗材能从挤出管( 804) 的右侧推出,从而进入左侧流水管( 201) 的正下方;

所述挤出装置还包括齿条(602)、滑条(603)、机架(7)、滑道(701)和齿轮(702),齿条(602)下端的左侧固接在连接体(601)的上端,滑条(603)固接在齿条(602)的前端,滑道(701)设置在机架(7)上端的后端,滑条(603)滑动连接在滑道(701)内,机架(7)的上端固接电机,所述电机的输出轴固接齿轮(702),齿轮(702)与齿条(602)啮合传动;

所述挤出装置还包括接板Ⅱ(806)、触发柱(807)、压缩弹簧(808)、电动推杆Ⅰ(809)和推部Ⅱ(902),接板Ⅱ(806)固接在挤出箱(8)的前端,触发柱(807)的上侧滑动连接在接板Ⅱ(806)上,触发柱(807)的上端固接限位部Ⅰ,所述限位部Ⅰ的下端与接板Ⅱ(806)的上端贴合,压缩弹簧(808)套在触发柱(807)上,触发柱(807)的下端固接限位部Ⅱ,压缩弹簧(808)的上下两端分别与接板Ⅱ(806)的下端和限位部Ⅱ的上端面贴合,电动推杆Ⅰ(809)的活动端固接在限位部Ⅱ的下端,推部Ⅱ(902)滑动连接在过口(303)内,推部Ⅱ(902)的右端面与上板(302)的右端面重合。

2.根据权利要求1所述的一种多色3D打印耗材制备工艺,其特征在于:所述挤出装置还包括基座(9)和电动推杆Ⅱ(901),电动推杆Ⅱ(901)固接在基座(9)上,基座(9)固接在水平导水板Ⅰ(5)的上端,推部Ⅱ(902)的左端与电动推杆Ⅱ(901)的活动端固接。

3.根据权利要求2所述的一种多色3D打印耗材制备工艺,其特征在于:所述两个输送管(402)的材质为铜合金。

4.根据权利要求3所述的一种多色3D打印耗材制备工艺,其特征在于:所述冷却装置还包括水平导道(1)、倾斜导道(101)和排水槽(102),水平导道(1)的右端固接倾斜导道(101),倾斜导道(101)的左右两侧均设有排水槽(102),上水箱(2)固接在水平导道(1)的上端。

5.根据权利要求4所述的一种多色3D打印耗材制备工艺,其特征在于:所述冷却装置还包括导轮(103),导轮(103)转动连接在倾斜导道(101)上。
