专利号: 2020106295384
申请人: 兰州东立龙信息技术有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2025-03-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

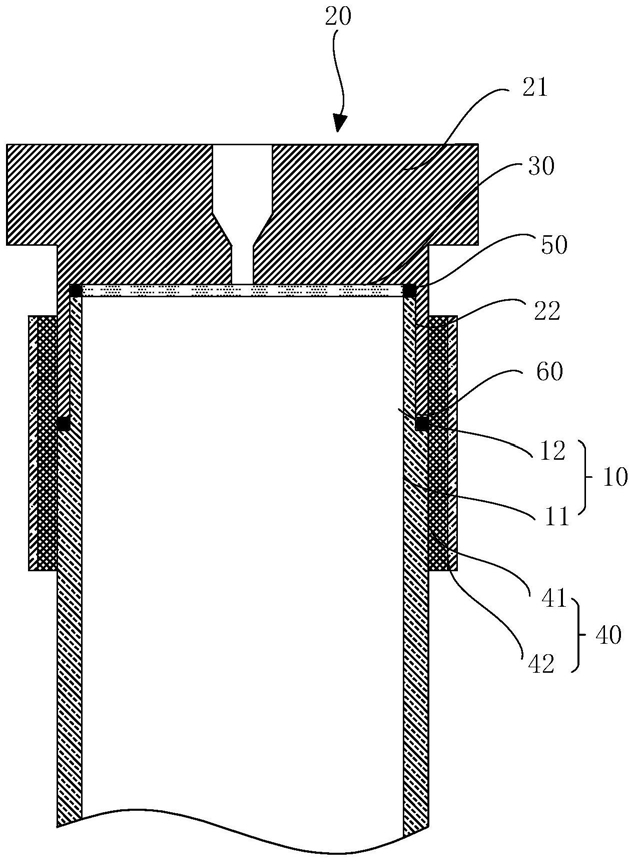

1.一种液相色谱柱,包括柱管、设置于所述柱管端部的连接接头,设置于所述连接接头中并位于所述柱管端面的筛板,其特征在于,所述柱管包括主体和设置于所述主体端部的连接部,所述连接部外周壁厚小于所述主体的壁厚;

所述连接接头包括盖部和套接部,所述套接部内与所述盖部连接的一端设置所述筛板,且所述套接部紧密套设于所述连接部的外周;

所述液相色谱柱还包括具有弹性的套环,所述套环的一部分套设于所述套接部的外周,另一部分套设于所述主体外周。

2.如权利要求1所述的液相色谱柱,其特征在于,所述连接部靠近所述主体的外壁面设置有向外的突起,所述套接部内壁上设置有与所述突起匹配的卡接槽,所述卡接槽呈L形;

其中,

所述套接部套设于所述连接部的过程中,所述突起从所述卡接槽的一端插入;所述套接部再沿周向转动,使所述突起至所述卡接槽的另一端时,限定所述套接部相对于所述连接部在轴向方向上的移动。

3.如权利要求2所述的液相色谱柱,其特征在于,所述突起为4个,沿所述连接部周向均匀分布;对应的所述卡接槽为4个,沿所述套接部周向均匀分布。

4.如权利要求1所述的液相色谱柱,其特征在于,所述套环包括内部的弹性部和外周的紧固部;所述弹性部的弹性使所述弹性部紧密抵接于所述套接部和所述主体的外周;所述紧固部限制所述弹性部的外周的弹性。

5.如权利要求4所述的液相色谱柱,其特征在于,所述套环为两个半环形连接形成,并且两个所述半环形其中一个连接位置为转轴连接。

6.如权利要求5所述的液相色谱柱,其特征在于,两个所述半环形另一个连接位置为销接。

7.如权利要求1-6任一项所述的液相色谱柱,其特征在于,所述液相色谱柱还包括第一密封圈,所述第一密封圈设置于所述筛板的外周。

8.如权利要求7所述的液相色谱柱,其特征在于,所述液相色谱柱还包括第二密封圈,所述第二密封圈设置于所述套接部远离所述盖部的端部与所述主体之间。

9.如权利要求1-6任一项所述的液相色谱柱,其特征在于,所述套接部的壁厚加所述连接部的壁厚等于所述主体的壁厚。

10.一种液相色谱系统,其特征在于,包括如权利要求1-9任一项所述的液相色谱柱。
