专利号: 2020106298749
申请人: 兰州东立龙信息技术有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2025-01-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

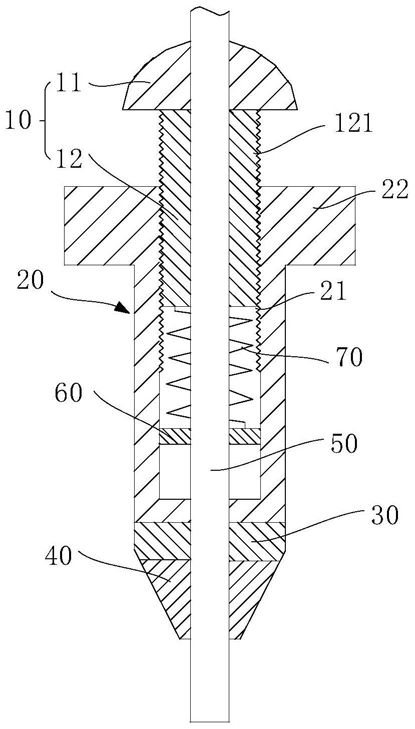

1.一种液相色谱接头,其特征在于,包括依次设置的调节帽、螺接件、密封环、连接环;

还包括毛细管和档环;所述档环设置于所述螺接件中,并可沿所述螺接件内壁轴向移动;所述毛细管穿过所述调节帽、所述螺接件、所述密封环、所述连接环以及所述档环;其中,所述调节帽包括调节部和连接部,所述连接部插入所述螺接件内,并可沿所述螺接件内壁轴向移动;

所述档环内壁与所述毛细管外壁固定连接,且所述调节帽沿所述螺接件内壁向所述密封环一侧移动,推动所述档环向所述密封环一侧移动,联动所述毛细管移动。

2.如权利要求1所述的液相色谱接头,其特征在于,还包括弹簧,所述弹簧设置于所述毛细管的外壁,并设置于所述调节帽和所述档环之间。

3.如权利要求2所述的液相色谱接头,其特征在于,所述连接部外壁设置有外螺纹,所述螺接件内壁设置有匹配的内螺纹,通过所述外螺纹和内螺纹,使所述连接部与所述螺接件螺纹连接。

4.如权利要求3所述的液相色谱接头,其特征在于,所述调节部周向外周设置有凹凸纹路。

5.如权利要求2所述的液相色谱接头,其特征在于,所述连接部外壁与所述螺接件内壁滑动连接;所述液相色谱接头还包括锁止机构,用于锁止所述连接部插入所述螺接件内最深处时所述连接部和所述螺接件的相对位置。

6.如权利要求5所述的液相色谱接头,其特征在于,所述液相色谱接头还包括设置于所述连接部外壁的滑块、和设置于所述螺接件内壁沿轴向延伸的与所述滑块匹配的滑槽;

所述锁止机构包括设置于所述滑槽靠近所述密封环一侧的沿所述螺接件内壁周向延伸的锁定槽。

7.如权利要求6所述的液相色谱接头,其特征在于,所述滑块为两个,分设于所述连接部外壁相对的两侧;匹配的所述滑槽为两个,所述锁定槽为两个。

8.如权利要求5所述的液相色谱接头,其特征在于,所述螺接件包括靠近所述调节部一侧沿周向的翻边;

所述锁止机构设置于所述调节部上,并延所述调节部径向延伸;

所述锁止机构包括转轴、旋转部和锁止键,所述旋转部为所述锁止机构在所述转轴至远离所述调节部的一端的部分,通过所述转轴使所述旋转部可绕所述转轴向所述螺接件旋转;

所述锁止键设置于所述旋转部上,并且所述旋转部向所述螺接件旋转可使所述锁止键与所述翻边底部抵接。

9.如权利要求1-8任一项所述的液相色谱接头,其特征在于,所述毛细管与所述档环螺纹连接。

10.一种液相色谱系统,其特征在于,包括如权利要求1-9任一项所述的液相色谱接头。
