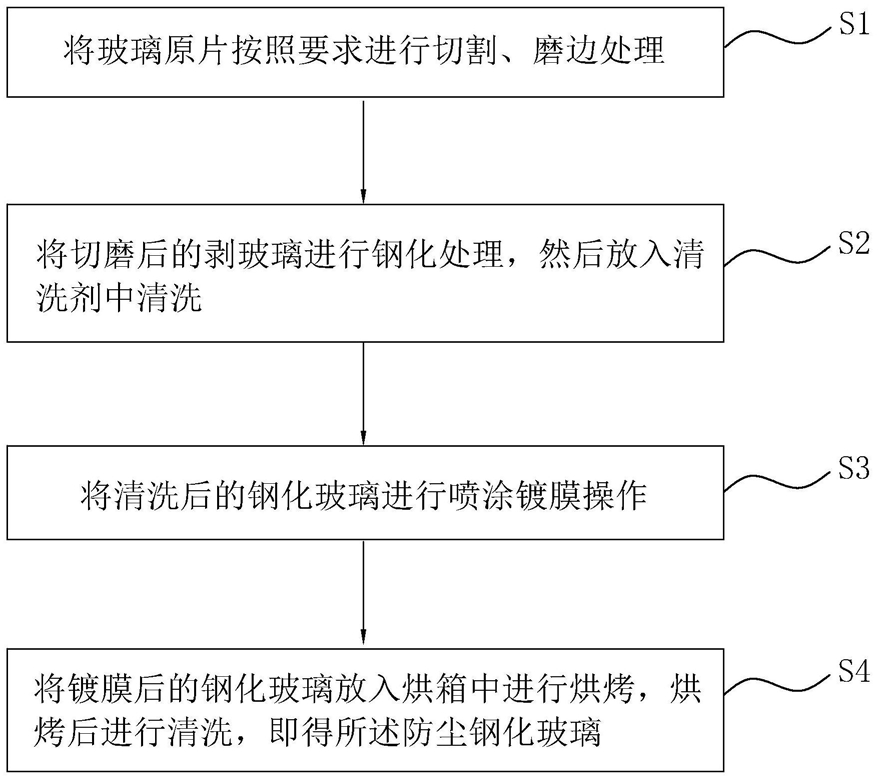

1.一种防尘钢化玻璃的制备工艺，其特征在于，包括如下步骤：S1，将玻璃原片按照要求进行切割、磨边处理；

S2，将切磨后的剥玻璃进行钢化处理，然后放入清洗剂中清洗；

S3，将清洗后的钢化玻璃进行喷涂镀膜操作；

S4，将镀膜后的钢化玻璃放入烘箱中进行烘烤，烘烤后进行清洗，即得所述防尘钢化玻璃；

所述喷涂镀膜所使用的防尘剂包括如下重量份数的组分：氟碳树脂：60-65份；

聚乙氧基硅氧烷：3-5份

表面活性剂：0.1-0.5份；

硅烷偶联剂：0.5-2份。

2.根据权利要求1所述的防尘钢化玻璃的制备工艺，其特征在于，步骤S3中，所述镀膜的操作参数为：空气压力为0.5-0.9MPa，喷涂距离22-35cm，喷涂结束后，于40-60℃下烘干。

3.根据权利要求1所述的防尘钢化玻璃的制备工艺，其特征在于，所述防尘剂中还加入

0.1-0.5重量份数的抗静电剂。

4.根据权利要求1所述的防尘钢化玻璃的制备工艺，其特征在于，步骤S2具体设置为：将玻璃置于钢化炉中加热，加热温度为620-720℃，加热时间按照玻璃原片厚度为40-100s/mm，然后预冷、急冷处理，最后清洗玻璃并热风烘干，即得钢化玻璃。

5.根据权利要求4所述的防尘钢化玻璃的制备工艺，其特征在于，所述预冷采用风冷，其温度为280-350℃，所述急冷采用水冷，其温度为80-100℃。

6.根据权利要求1所述的防尘钢化玻璃的制备工艺，其特征在于，清洗过程中清洗所用水的水温为25-40℃。

7.根据权利要求4所述的防尘钢化玻璃的制备工艺，其特征在于，所述热风烘干温度为

80-120℃。

8.根据权利要求1-7任意一项所述的制备工艺得到的防尘钢化玻璃。
