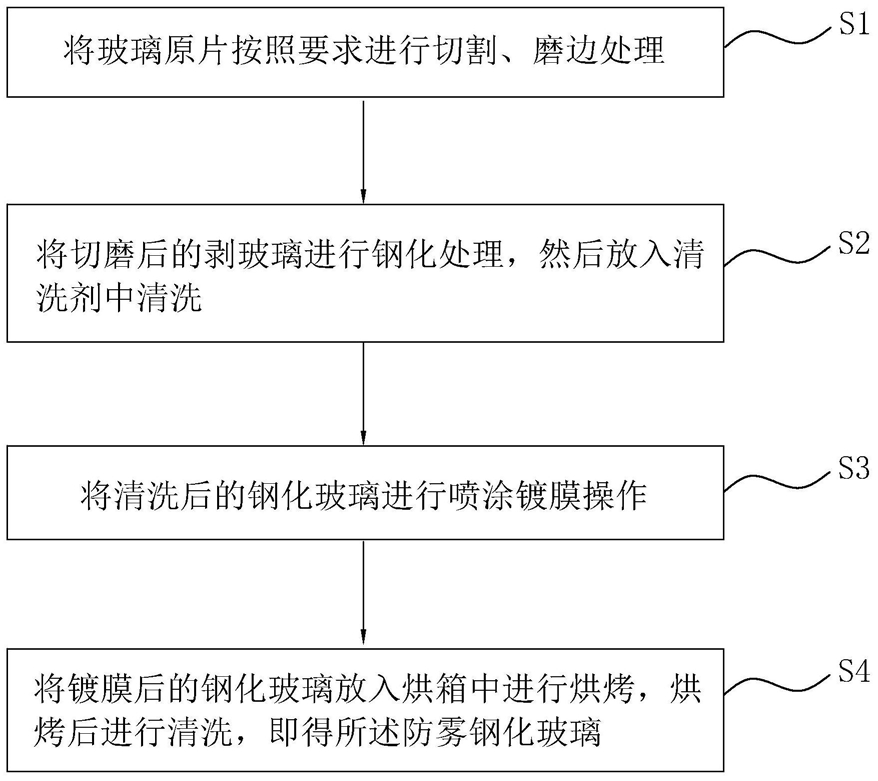

1.一种防雾钢化玻璃的制备工艺，其特征在于，包括如下步骤：S1，将玻璃原片按照要求进行切割、磨边处理；

S2，将切磨后的剥玻璃进行钢化处理，然后放入清洗剂中清洗；

S3，将清洗后的钢化玻璃进行喷涂镀膜操作；

S4，将镀膜后的钢化玻璃放入烘箱中进行烘烤，烘烤后进行清洗，即得所述防雾钢化玻璃；

所述喷涂镀膜所使用的防雾剂由如下制备步骤获得：

（1）按照聚乙二醇二缩水甘油醚和丙烯酸的摩尔比为1:(2‑2.5)，加入0.1‑0.5wt%的催化剂，在50‑60℃温度的搅拌下加入0.1‑0.6wt%的阻聚剂，升温至80‑90℃后继续反应，直至酸酯小于6mg/gKOH以下时结束反应，得到聚乙二醇基丙烯酸酯；

（2）按照聚乙二醇基丙烯酸酯、甲基丙烯酸甲酯和丙烯酸丁酯的摩尔比为(1‑1.5):1:

1，在70‑80℃温度的搅拌下加入1‑1.5wt%的引发剂，保温反应2‑4h，即得到防雾剂；

步骤S3中，所述镀膜的操作参数为：空气压力为0.5‑0.9MPa，喷涂距离22‑35cm，喷涂结束后，于120‑180℃下烘干。

2.根据权利要求1所述的防雾钢化玻璃的制备工艺，其特征在于，步骤S4烘烤后的防雾膜层厚度为12‑18μm。

3.根据权利要求1所述的防雾钢化玻璃的制备工艺，其特征在于，步骤S2具体设置为：将玻璃置于钢化炉中加热，加热温度为620‑720℃，加热时间按照玻璃原片厚度为40‑100s/mm，然后预冷、急冷处理，最后清洗玻璃并热风烘干，即得钢化玻璃。

4.根据权利要求3所述的防雾钢化玻璃的制备工艺，其特征在于，所述预冷采用风冷，其温度为280‑350℃，所述急冷采用水冷，其温度为80‑100℃。

5.根据权利要求3所述的防雾钢化玻璃的制备工艺，其特征在于，清洗过程中清洗所用水的水温为25‑40℃。

6.根据权利要求3所述的防雾钢化玻璃的制备工艺，其特征在于，所述热风烘干温度为

80‑120℃。

7.一种权利要求1‑6任意一项所述的防雾钢化玻璃的制备工艺得到的防雾钢化玻璃。
