1.一种可回收的氮磷同步吸附剂的制备方法，其特征在于，包括以下步骤：(1)将FeCl3·6H2O和FeSO4·7H2O固体颗粒溶解于水中，接着加入氨水溶液，反应制得含有Fe3O4胶体沉淀的溶液；

(2)将牡蛎壳粉加入含有Fe3O4胶体沉淀的溶液中，在氮气条件下搅拌第一目标时长，接着密闭静置第二目标时长；

(3)通过磁铁将经过步骤(2)处理后的牡蛎壳粉进行分离回收，然后洗涤、烘干，得到负载Fe3O4的磁性牡蛎壳粉吸附剂。

2.根据权利要求1所述的制备方法，其特征在于，所述FeCl3·6H2O与FeSO4·7H2O的摩尔比为2：1。

3.根据权利要求1所述的制备方法，其特征在于，所述氨水溶液的体积分数为15～

28％。

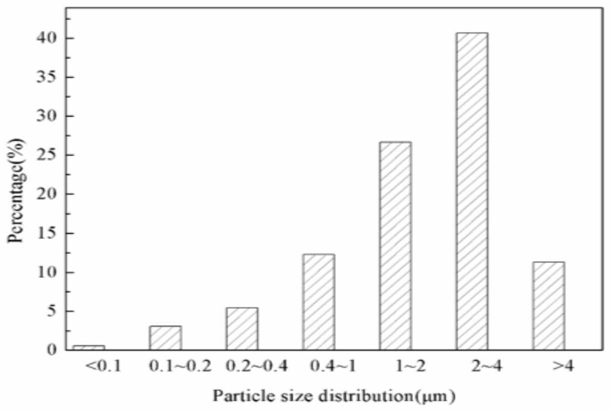

4.根据权利要求1所述的制备方法，其特征在于，所述牡蛎壳粉的粒径为2～4μm的占比大于40％。

5.根据权利要求1所述的制备方法，其特征在于，所述第一目标时长为30～60min，第二目标时长为1～3h。

6.根据权利要求1所述的制备方法，其特征在于，所述烘干的工艺条件包括：烘干温度

60～90℃，干燥时间10～15h。

7.根据权利要求1所述的制备方法，其特征在于，所述步骤(3)中，烘干后还进行研磨，接着过100目筛。

8.一种可回收的氮磷同步吸附剂，其特征在于，由如权利要求1‑7任一项所述的制备方法制得。

9.如权利要求8所述的氮磷同步吸附剂的应用，其特征在于，所述磁性牡蛎壳粉用作污水吸附剂，以吸附污水中的氮、磷污染物。

10.根据权利要求9所述的应用，其特征在于，所述磁性牡蛎壳粉吸附氮、磷污染物之后烘干，以NaOH溶液作为脱附液浸泡在NaOH溶液中，使磁性牡蛎壳粉与脱附液充分接触，接着进行离心处理，将离心处理后的溶液静置，然后将上清液进行过滤，过滤后的磁性牡蛎壳粉烘干，所得的磁性牡蛎壳粉可再次对氮、磷污染物进行吸附。
