专利号: 2020106408058
申请人: 黄小飞
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

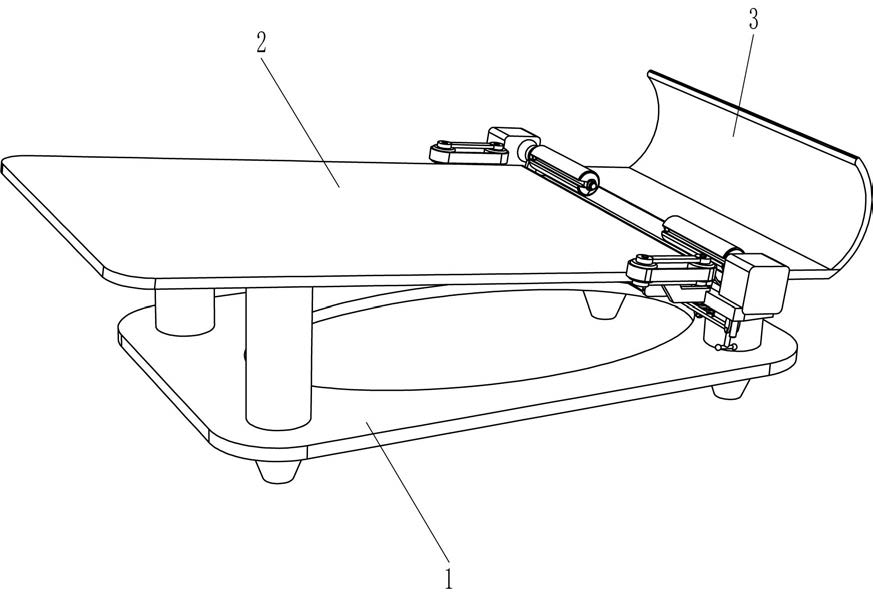

1.一种草席批量化生产用草席收卷机,其特征在于,包括有:支架(1),其顶部连接有斜板(2);挡板(3),其连接在斜板(2)一侧;收卷机构(4),其设置在斜板(2)上;夹紧机构(5),其设置在收卷机构(4)上。

2.根据权利要求1所述的一种草席批量化生产用草席收卷机,其特征在于,收卷机构(4)包括有:弧形板(41),其嵌入式连接在斜板(2)靠近挡板(3)的一侧;滑套(42),其为两个设置,两个滑套(42)均连接在斜板(2)底部靠近挡板(3)的一侧;滑杆(43),其为两根设置,两根滑杆(43)分别滑动式连接在两个滑套(42)内,两根滑杆(43)相互远离的一侧均连接有安装板(44);减速电机(45),其为两个设置,两个减速电机(45)分别安装在两个安装板(44)上;导线轮(47),其转动式连接在斜板(2)底部;拉绳(46),其绕在导线轮(47)上,拉绳(46)一端与其中一根滑杆(43)连接,拉绳(46)另一端与另一根滑杆(43)连接;阻尼杆(48),其为两根设置,两根阻尼杆(48)分别连接在两个减速电机(45)的输出轴上,阻尼杆(48)外侧套有阻尼管(49),阻尼管(49)与阻尼杆(48)具有一定的阻力;开槽管(410),其为两根设置,两根开槽管(410)分别转动式连接在两根阻尼管(49)上。

3.根据权利要求2所述的一种草席批量化生产用草席收卷机,其特征在于,夹紧机构(5)包括有:压板(51),其为两块设置,两块压板(51)分别连接在两根开槽管(410)内壁;转板(52),其为两块设置,两块转板(52)分别连接在两根阻尼管(49)上,转板(52)与压板(51)配合;第一弹簧(53),其为两根设置,两根第一弹簧(53)分别连接在两块转板(52)与两根开槽管(410)之间;摩擦管(54),其为两根设置,两根摩擦管(54)分别连接在两根开槽管(410)上;固定板(55),其为两块设置,两块固定板(55)分别连接在两块安装板(44)顶部,固定板(55)上连接有摩擦环(56),摩擦环(56)与摩擦管(54)配合。

4.根据权利要求3所述的一种草席批量化生产用草席收卷机,其特征在于,还包括有推起机构(6),推起机构(6)包括有:导套(61),其为两个设置,两个导套(61)分别连接在弧形板(41)两侧,导套(61)内滑动式连接有导杆(62),导杆(62)底部转动式连接有接触轮(63);

推板(64),其连接在两根导杆(62)顶部之间;连接杆(65),其为两根设置,两根连接杆(65)分别连接在两根滑杆(43)底部,连接杆(65)底部连接有楔形块(66),楔形块(66)与接触轮(63)配合;第二弹簧(67),其为两根设置,两根第二弹簧(67)分别连接在两根导杆(62)与两个导套(61)之间。

5.根据权利要求4所述的一种草席批量化生产用草席收卷机,其特征在于,还包括有锁定机构(7),锁定机构(7)包括有:铰接板(71),其连接在其中一侧安装板(44)底部,铰接板(71)上铰接连接有挂钩(72);拉杆(73),其连接在挂钩(72)一侧;限位杆(74),其连接在连接有铰接板(71)的安装板(44)底部靠近拉杆(73)的一侧,限位杆(74)与拉杆(73)配合;第三弹簧(75),其连接在挂钩(72)与安装板(44)之间;卡块(76),其连接在挂钩(72)的滑套(42)底部,卡块(76)与挂钩(72)配合。

6.根据权利要求5所述的一种草席批量化生产用草席收卷机,其特征在于,还包括有整平机构(8),整平机构(8)包括有:悬臂(81),其为两个设置,两个悬臂(81)分别连接在两根滑杆(43)上;安装架(82),其为两个设置,两个安装架(82)分别连接在悬臂(81)上,安装架(82)两侧均转动式连接有滚筒(83),两侧滚筒(83)之间绕有皮带(84),两个皮带(84)分别位于斜板(2)两侧。
