专利号: 2020106411883
申请人: 胡鑫
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

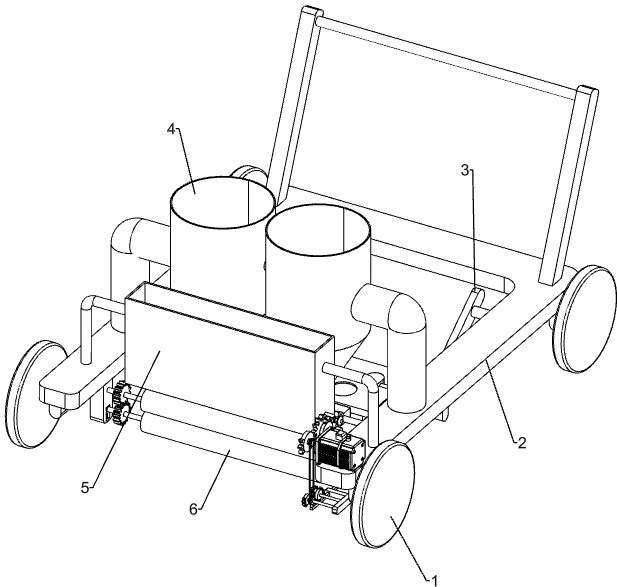

1.一种农业大棚种植用盖薄膜推车,其特征是,包括:轮子(1),手推车(2)底部四侧均连接有轮子(1);

盖膜机构(3),手推车(2)内壁之间连接有盖膜机构(3);

下土机构(4),靠近盖膜机构(3)一侧的手推车(2)两侧之间均连接有下土机构。

2.按照权利要求1所述的一种农业大棚种植用盖薄膜推车,其特征是,盖膜机构(3)包括:第一转动柱(31),手推车(2)内壁两侧均连接有第一转动柱(31);

连接杆(32),第一转动柱(31)内侧均连接有连接杆(32);

放置筒(33),连接杆(32)下部之间连接有放置筒(33),放置筒(33)一部与连接杆(32)一侧通过螺纹方式连接。

3.按照权利要求2所述的一种农业大棚种植用盖薄膜推车,其特征是,下土机构(4)包括:固定柱(42),手推车(2)顶部两侧均连接有固定柱(42),固定柱(42)内侧之间连接有放土框(41);

支撑块(45),手推车(2)底部两侧均连接有支撑块(45),支撑块(45)之间连接有第一安装块(46);

第一转轴(44),手推车(2)一侧连接有第一转轴(44);

平皮带(43),第一转轴(44)与远离放置筒(33)一侧的轮子(1)之间绕有平皮带(43);

伞状齿轮(47),第一安装块(46)与第一转轴(44)一端均连接有伞状齿轮(47),伞状齿轮(47)相互啮合;

滑杆(48),手推车(2)内壁之间连接有至少两个滑杆(48),滑杆(48)上两部均滑动式连接有第一滑套(49);

齿条框(414),第一滑套(49)内侧之间连接有齿条框(414),齿条框(414)两部均开有通孔(415);

挡板(410),齿条框(414)内部滑动式连接有挡板(410);

第一连接块(412),第一安装块(46)靠近放土框(41)的一侧连接有第一连接块(412);

半齿轮(413),第一连接块(412)靠近放土框(41)一侧连接有半齿轮(413),半齿轮(413)和齿条框(414)相啮合;

第一传动组件(411),半齿轮(413)与下方的伞状齿轮(47)之间绕有第一传动组件(411)。

4.按照权利要求3所述的一种农业大棚种植用盖薄膜推车,其特征是,还包括有压紧机构(5),压紧机构(5)包括:异形块(51),手推车(2)顶部两侧均连接有异形块(51);

放料框(52),异形块(51)之间连接有放料框(52);

第一滚筒(53),放料框(52)下部连接有第一滚筒(53);

第二转轴(54),第一滚筒(53)一侧连接有第二转轴(54),第二转轴(54)穿过放料框(52);

第一直齿轮(55),第二转轴(54)远离放料框(52)的一部连接有第一直齿轮(55);

电机(511),手推车(2)顶部靠近第一直齿轮(55)的一部连接有电机(511);

第二缺齿轮(510),电机(511)的输出轴上连接有第二缺齿轮(510);

支架(56),手推车(2)顶部靠近第一直齿轮(55)的一部连接有支架(56),支架(56)位于异形块(51)和电机(511)之间;

第三转轴(57),支架(56)上部转动式连接有第三转轴(57);

第一缺齿轮(58),第三转轴(57)上连接有第一缺齿轮(58),第一缺齿轮(58)和第一直齿轮(55)相啮合;

第二直齿轮(59),第三转轴(57)远离电机(511)的一端连接有第二直齿轮(59),第二直齿轮(59)和第二缺齿轮(510)相啮合。

5.按照权利要求4所述的一种农业大棚种植用盖薄膜推车,其特征是,还包括有拉膜机构(6),拉膜机构(6)包括:第二连接块(63),手推车(2)底部两侧均连接有第二连接块(63);

第二安装块(66),靠近电机(511)一部的第二连接块(63)一侧连接有第二安装块(66);

第二滑套(67),第二安装块(66)底部连接有第二滑套(67);

第二转动柱(610),第二安装块(66)一部转动式连接有第二转动柱(610),第二转动柱(610)一端连接有第三缺齿轮(611);

第三转动柱(614),第二安装块(66)靠近第二转动柱(610)的一侧转动式连接有第三转动柱(614);

第四缺齿轮(613),第三转动柱(614)上连接有第四缺齿轮(613);

第四直齿轮(612),第三转动柱(614)一端连接有第四直齿轮(612),第四直齿轮(612)和第三缺齿轮(611)相啮合;

齿条杆(615),第二滑套(67)滑动式连接有齿条杆(615),齿条杆(615)前侧和第四缺齿轮(613)相啮合;

楔形块(616),齿条杆(615)靠近齿条框(414)的一端连接有楔形块(616);

第三传动组件(62),第二转动柱(610)与电机(511)的输出轴之间绕有第三传动组件(62);

滑块(69),第二连接块(63)内壁均滑动式连接有滑块(69);

弹簧(68),滑块(69)底部与二连接块(63)底壁之间连接有弹簧(68);

第二滚筒(64),第二连接块(63)内侧之间与滑块(69)内侧之间均转动式连接有第二滚筒(64);

第三直齿轮(65),第二滚筒(64)远离电机(511)的一部均连接有第三直齿轮(65),第三直齿轮(65)相啮合;

第二传动组件(61),电机(511)的输出轴与靠近上方的第二滚筒(64)之间绕有第二传动组件(61)。
