专利号: 2020106424402
申请人: 杜华为
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种节水马桶辅助起身方法,其特征在于,包括以下步骤:

S1、残疾人坐在垫圈(41)的表面进行方便,垫圈(41)的表面套设有海绵垫(42),增加了残疾人方便时的舒适度;

S2、设置的“Z”形结构的支架(33)方便残疾人进行使用,对残疾人进行支撑;

S3、在方便时若是脚部发生酸麻的情况时,残疾人可以将脚掌放置在转盘(54)的表面进行转动,减轻酸麻症状;

S4、残疾人将身体擦干净后照料者将两个连接板(46)表面的压板(44)扳动,实现连接板(46)与压板(44)平行,进一步的实现了支撑板(49a)与连接板(46)的端部抵触,增加了连接板(46)与压板(44)之间连接的稳定性,压板(44)的端部安装有握把(49b),方便压板(44)的拿取;

S5、在残疾人起身的时候按压压板(44)实现了连接板(46)将翘板(45)的一端抬起,进一步的由于连接板(46)与转轴(47)之间转动连接,根据跷跷板原理,压板(44)下降实现了翘板(45)上升,进一步的实现了翘板(45)带动滑架(43)上升,在翘板(45)带动滑架(43)上滑的同时翘板(45)根据滑架(43)上升从连接板(46)的内部伸出、压簧(48)张开,避免滑架(43)在上升的时候翘板(45)卡死,滑架(43)上升后将垫圈(41)上升,垫圈(41)将残疾人的臀部上推,辅助残疾人的起身,方便照料者将残疾人从马桶本体(1)的表面抬起,利于照料;

S6、脚部踩在防滑板(53)的表面,避免了残疾人在起身的过程中发生打滑的情况;

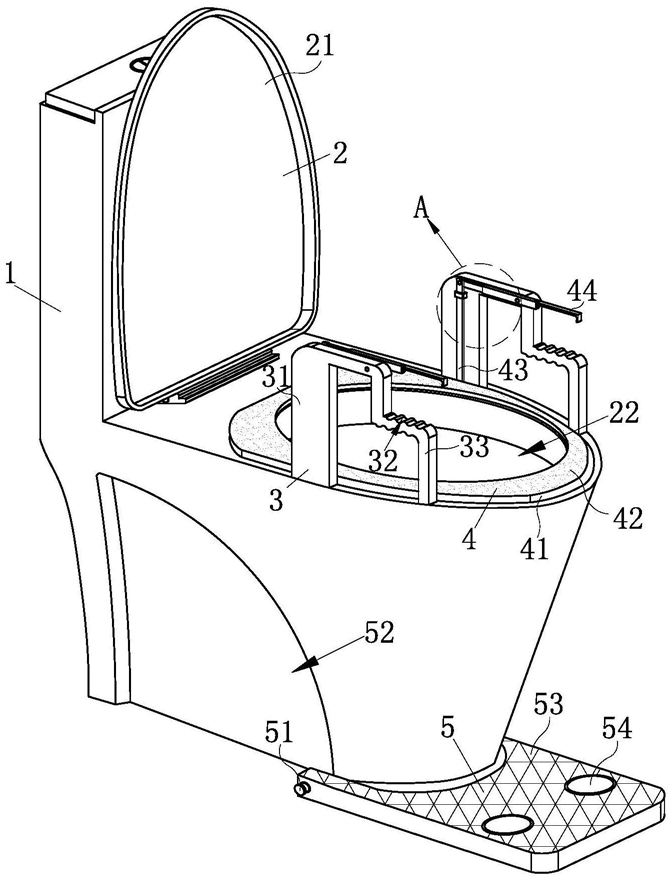

应用所述方法的马桶包括马桶本体(1)及安装在所述马桶本体(1)表面的排污机构(2),所述马桶本体(1)的表面边沿处相对固定连接有固定机构(3),两个所述固定机构(3)之间安装有辅助机构(4),所述辅助机构(4)包括垫圈(41)、滑架(43)、压板(44)、翘板(45)、连接板(46)、转轴(47)、压簧(48)及合页(49),两个所述固定机构(3)的相对侧面均滑动连接有所述滑架(43),两个所述滑架(43)的底部焊接有位于所述马桶本体(1)表面的所述垫圈(41),两个所述固定机构(3)的侧面相对通过所述转轴(47)转动连接有所述连接板(46),两个所述连接板(46)的一端通过所述合页(49)铰接有所述压板(44),两个背离所述压板(44)一端的所述连接板(46)的内部滑动连接有所述翘板(45),两个所述连接板(46)的内部安装有与所述翘板(45)抵触的所述压簧(48),两个背离所述连接板(46)一端的所述翘板(45)分别与两个所述滑架(43)之间转动连接;

所述固定机构(3)包括固定板(31)及支架(33),所述马桶本体(1)的表面边沿处相对固定连接有所述固定板(31),两个所述滑架(43)分别与两个所述固定板(31)的相对侧面滑动连接,两个所述固定板(31)的同一侧壁均焊接有截面呈“Z”形结构的所述支架(33),所述转轴(47)安装于所述支架(33)的侧面;

所述固定机构(3)还包括凹槽(32),两个所述支架(33)的表面、底面等距开设有所述凹槽(32);

所述排污机构(2)包括密封盖(21)及下料口(22),所述马桶本体(1)的表面开设有位于所述垫圈(41)底部的所述下料口(22),所述马桶本体(1)的表面转动连接有所述密封盖(21);

所述辅助机构(4)还包括海绵垫(42),所述垫圈(41)的表面套设有所述海绵垫(42);

所述辅助机构(4)还包括支撑板(49a)及握把(49b),两个所述压板(44)一端焊接有呈弧形结构的所述握把(49b),两个所述压板(44)的另一端均焊接有与所述连接板(46)的端部抵触的所述支撑板(49a);

所述马桶本体(1)的底部安装有防滑机构(5),所述防滑机构(5)包括固定轴(51)、安装槽(52)、防滑板(53)、转盘(54)、第一弹簧(55)及第二弹簧(56),所述马桶本体(1)的侧面相对开设有所述安装槽(52),横截面呈“U”形结构的所述防滑板(53)通过横截面呈“王”字形结构的所述固定轴(51)扣合于所述马桶本体(1)侧面的所述安装槽(52)的内部,两个所述固定轴(51)的表面缠绕有所述第一弹簧(55),所述防滑板(53)的表面相对转动连接有所述转盘(54),两个所述转盘(54)的底部安装有与所述转盘(54)抵触的所述第二弹簧(56)。
