专利号: 2020106434404
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

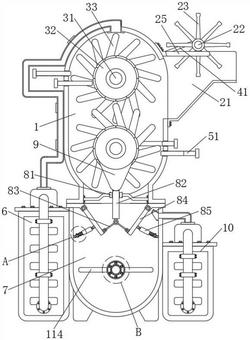

1.一种芦苇鱼饲料加工用的芦苇处理装置,包括破碎仓(1)、第一抽料机(6)、第二抽料机(10)和控制面板(12),其特征在于:所述破碎仓(1)的右侧安装有芦苇进料机构,所述破碎仓(1)的内部上下两侧对称安装有破碎机构,且破碎机构的内部包括转轴(31),并且转轴(31)水平插设在破碎仓(1)的前后两侧内壁上,所述转轴(31)的外侧固定安装有破碎辊(32),且破碎辊(32)的外侧均匀固定有破碎刀(33),所述转轴(31)的前后两端均焊接固定有曲杆轴(34),且每组所述曲杆轴(34)的另一端均固定焊接有第一锥齿轮(35),所述破碎仓(1)的前后两侧外壁上对称安装有传动机构,且传动机构的内部包括皮带轮传动机构(41),并且皮带轮传动机构(41)的一端固定套接在转轴(31)上,所述破碎仓(1)的外壁中间位置竖直插设有传动杆(42),且传动杆(42)的上下两端均固定焊接有第二锥齿轮(43),所述破碎仓(1)的左右两侧外壁上轴心对称状安装有清理机构,且清理机构的内部包括刮板(51),并且刮板(51)上下对称状插设在破碎仓(1)的外壁上,每组所述刮板(51)的前后两端均焊接固定有限制条(52),且每组所述限制条(52)远离破碎仓(1)的一侧均镶嵌有卡块(53),两组同侧对应设置的限制条(52)之间设置有第一换向齿轮(54),且第一换向齿轮(54)铰接在破碎仓(1)的外壁上,其中一组所述限制条(52)贴近于破碎仓(1)中间位置的一端铰接安装有拉杆(55),所述破碎仓(1)的左侧固定安装有第一抽料机(6),所述破碎仓(1)的正下方固定连通有混合仓(7),所述破碎仓(1)与混合仓(7)的连接处安装有间歇下料机构,安装在破碎仓(1)下方位置中的一组所述破碎机构,其内部安装的转轴(31)中间位置固定套接有凸轮(9),所述破碎仓(1)的右侧固定安装有第二抽料机(10),所述混合仓(7)的内部安装有搅拌机构,且搅拌机构的内部安装有固定轴(111),并且固定轴(111)水平固定在混合仓(7)的背面一侧内壁中间位置,所述固定轴(111)的外壁上均匀固定套接有支撑环板(112),且每组所述支撑环板(112)的正面均匀铰接有第二换向齿轮(113),所述固定轴(111)的外侧均匀套设有搅拌叶(114),所述混合仓(7)的背面一侧内壁上插设有转杆(115),且转杆(115)位于混合仓(7)内部的一端固定安装有驱动轮(116),所述混合仓(7)的背面外壁上固定装设有第二电机(117),所述破碎仓(1)的正面外壁上固定安装有控制面板(12);

所述间歇下料机构包括限制套(81)、压杆(82)、铰接杆(83)、阀板(84)和伸缩杆(85),所述限制套(81)通过支架固定在破碎仓(1)的底部中间位置,所述限制套(81)的中间位置插设有压杆(82),且压杆(82)的下端铰接有铰接杆(83),所述混合仓(7)的顶部内壁左右两侧对称铰接有阀板(84),且每组所述阀板(84)的另一端外侧均铰接安装有伸缩杆(85),所述压杆(82)与限制套(81)上下滑动连接,所述阀板(84)与混合仓(7)转动连接,每组所述伸缩杆(85)的另一端分别铰接在混合仓(7)的内壁上;

所述伸缩杆(85)包括套杆(851)、插杆(852)和弹簧(853),所述套杆(851)的内部插设有插杆(852),且插杆(852)的外侧套设安装有弹簧(853),所述套杆(851)通过弹簧(853)与插杆(852)弹性伸缩连接,所述套杆(851)的顶部一端铰接在阀板(84)上,所述插杆(852)的顶部一端铰接在混合仓(7)的内壁上;

所述搅拌叶(114)包括套环(1141)、外齿圈(1142)、内齿圈(1143)和叶板(1144),所述套环(1141)的背面一端固定焊接有外齿圈(1142),所述套环(1141)的正面一端固定装设有内齿圈(1143),所述套环(1141)的外壁上对称焊接固定有叶板(1144),所述外齿圈(1142)外侧装配的齿牙与第二换向齿轮(113)外侧装配的齿牙相适配,所述外齿圈(1142)通过齿牙的啮合与第二换向齿轮(113)啮合转动连接,所述内齿圈(1143)内壁上装配的齿牙与第二换向齿轮(113)外侧装配的齿牙相适配,所述内齿圈(1143)通过齿牙的啮合与第二换向齿轮(113)啮合转动连接;

所述驱动轮(116)外侧装配的齿牙与外齿圈(1142)外侧装配的齿牙相适配,所述驱动轮(116)通过齿牙的啮合与外齿圈(1142)啮合转动连接。

2.根据权利要求1所述的一种芦苇鱼饲料加工用的芦苇处理装置,其特征在于:所述芦苇进料机构包括进料料斗(21)、驱动轴(22)、拨动杆(23)、第一电机(24)和隔离板(25),所述进料料斗(21)的顶部中间位置通过支架水平插设有驱动轴(22),且驱动轴(22)的外侧均匀固定有拨动杆(23),所述进料料斗(21)的顶部左侧焊接固定有隔离板(25),所述拨动杆(23)通过驱动轴(22)与进料料斗(21)转动连接,所述隔离板(25)的右侧均匀开设有通槽,且通槽的内部尺寸与拨动杆(23)的外侧尺寸相适配,所述进料料斗(21)焊接固定在破碎仓(1)的右侧上方位置,所述进料料斗(21)与破碎仓(1)之间相互连通。

3.根据权利要求2所述的一种芦苇鱼饲料加工用的芦苇处理装置,其特征在于:所述皮带轮传动机构(41)的另一端固定套接在驱动轴(22)上,所述转轴(31)通过皮带轮传动机构(41)与驱动轴(22)传动连接,所述第一锥齿轮(35)的外侧装配的齿牙尺寸与传动杆(42)外侧装配的齿牙尺寸相适配,所述第一锥齿轮(35)与传动杆(42)之间啮合传动连接。

4.根据权利要求1所述的一种芦苇鱼饲料加工用的芦苇处理装置,其特征在于:所述刮板(51)与破碎仓(1)滑动连接,每组所述刮板(51)贴近于破碎仓(1)中间位置的一侧分别均匀开设有通槽,且通槽的内部尺寸与破碎刀(33)的外侧尺寸相适配,每组所述限制条(52)的外侧均固定装配有齿条,且齿条安装在限制条(52)上贴近于第一换向齿轮(54)的一侧,所述第一换向齿轮(54)外侧装配的齿牙与限制条(52)上装配的齿条相适配,两组对应设置的限制条(52)之间通过齿牙的适配啮合传动连接,每组所述拉杆(55)的另一端分别对应铰接在曲杆轴(34)上。

5.一种如权利要求2所述芦苇处理装置的处理方法,其特征在于:包括如下步骤:步骤一:将收割下来的嫩芦苇通过进料料斗(21)送入该装置内部,工作时,第一电机(24)通电启动带动固定在其转动输出轴上的驱动轴(22)转动,从而使得拨动杆(23)转动,将嫩芦苇饲料向破碎仓(1)内部输送;

步骤二:驱动轴(22)在转动时通过皮带轮传动机构(41)带动上方一组转轴(31)转动,通过第一锥齿轮(35)与第二锥齿轮(43)的啮合转动,配合传动杆(42)的传动,使得上下两组转轴(31)同时对向转动,在破碎辊(32)外侧均匀装配的破碎刀(33)之间的相互转动切割作用下,将输送到破碎仓(1)内部的嫩芦苇进行破碎;

步骤三:第一抽料机(6)通电启动工作,将第一抽料机(6)内部放置的稻糠抽送到破碎仓(1)的内部,使得稻糠与破碎仓(1)内部的破碎嫩芦苇相互混合;

步骤四:转轴(31)在转动时带动曲杆轴(34)转动,使得曲杆轴(34)转动持续拉动拉杆(55),通过拉杆(55)的拉动使得与其连接的一组限制条(52)左右往复移动,在第一换向齿轮(54)与限制条(52)上齿条的啮合作用下,使得上下两组对应的限制条(52)同步往复对向移动,分别带动对应的刮板(51)左右往复移动,对破碎刀(33)进行无间断持续刮刷,防止碎料粘黏在破碎刀(33)上;

步骤五:下方一组转轴(31)在转动时,带动其中间位置安装的凸轮(9)转动,通过凸轮(9)推动带动压杆(82)往复向下移动,从而使得阀板(84)向下翻转打开,当上方失去凸轮(9)的支撑推动时,在伸缩杆(85)内部弹簧(853)的弹性支撑下,阀板(84)反向转动复位闭合,将破碎仓(1)与混合仓(7)之间的连通封堵;

步骤六:混合后的嫩芦苇碎料向下掉落到混合仓(7)内部,随后,第二抽料机(10)通电启动,将其内部的配料抽送到混合仓(7)内部,随后,第二电机(117)通电启动带动固定在其转动输出轴上的转杆(115)转动,使得转杆(115)带动驱动轮(116)转动,通过驱动轮(116)与外齿圈(1142)的啮合对搅拌叶(114)进行动力输出,同时,配合第二换向齿轮(113)啮合在内齿圈(1143)与外齿圈(1142)之间,使得相邻两组搅拌叶(114)上的叶板(1144)相对转动,从而对混合仓(7)内部的饲料进行混合揉搓。
