专利号: 2020106470665
申请人: 抚州市临川金山生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

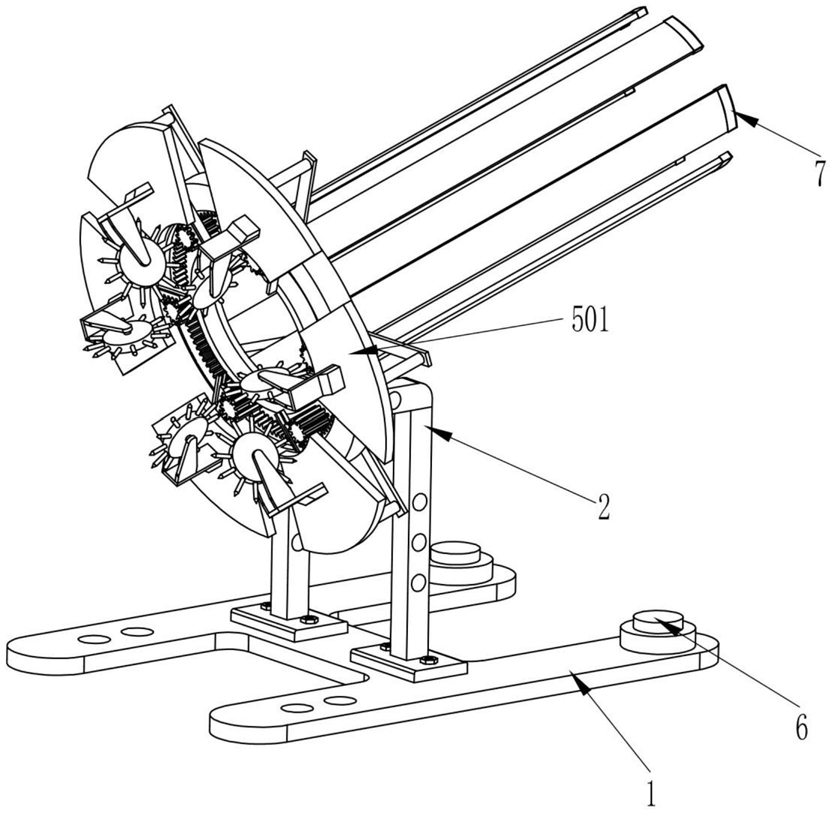

1.一种能够适用于不同规格菌袋的打孔设备,其特征在于,包括有重力座、支撑柱、打孔组件位置调节部件、打孔组件固定部件和菌袋打孔部件,所述重力座的一侧面固定安装有两平行的支撑柱,所述打孔组件位置调节部件安装在两支撑柱的一端,所述打孔组件固定部件安装在打孔组件位置调节部件上,所述菌袋打孔部件安装在打孔组件位置调节部件上;所述打孔组件位置调节部件包括开口滑动套、内齿轮、驱动齿轮、导向条和滑动齿条,所述开口滑动套固定安装在两支撑柱的一端且打孔组件固定部件安装在开口滑动套上,所述内齿轮转动式安装在开口滑动套内,所述开口滑动套上通过轴承转轴安装有若干驱动齿轮且若干驱动齿轮与内齿轮啮合,所述开口滑动套上固定安装有若干导向条,若干所述导向条上都滑动式安装有滑动齿条且滑动齿条与驱动齿轮啮合,所述菌袋打孔部件安装在滑动齿条和开口滑动套上。

2.根据权利要求1所述的一种能够适用于不同规格菌袋的打孔设备,其特征在于,所述打孔组件固定部件包括弧形开口条、旋转柄、限位杆和压缩弹簧,所述弧形开口条固定安装在内齿轮上且弧形开口条上开设有若干小圆孔,所述旋转柄固定安装在内齿轮上且旋转柄与弧形开口条接近,所述限位杆滑动式安装在开口滑动套上且限位杆活动式位于弧形开口条的小圆孔内,所述限位杆的一端与开口滑动套之间安装有压缩弹簧且限位杆穿过压缩弹簧。

3.根据权利要求1所述的一种能够适用于不同规格菌袋的打孔设备,其特征在于,所述菌袋打孔部件包括扇形板、打孔架、导向套、连接杆和导向板,所述扇形板固定安装在滑动齿条的一侧面,所述打孔架转动式安装在扇形板的一侧面,所述开口滑动套的一侧面固定安装有若干导向套,所述连接杆滑动式安装在导向套内且连接杆的一端与扇形板固接,所述导向板固定安装在连接杆的另一端且导向板与开口滑动套接触。

4.根据权利要求3所述的一种能够适用于不同规格菌袋的打孔设备,其特征在于,所述导向板的材质为镁铝合金,降低了设备自身重量的同时保留了设备应有的强度,便于工人操作与搬运此设备。

5.根据权利要求1所述的一种能够适用于不同规格菌袋的打孔设备,其特征在于,还包括有重块,所述重力座的一侧面固定安装有两重块。

6.根据权利要求3所述的一种能够适用于不同规格菌袋的打孔设备,其特征在于,还包括有橡胶套,所述导向板的一端安装有橡胶套。
