专利号: 2020106470966
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

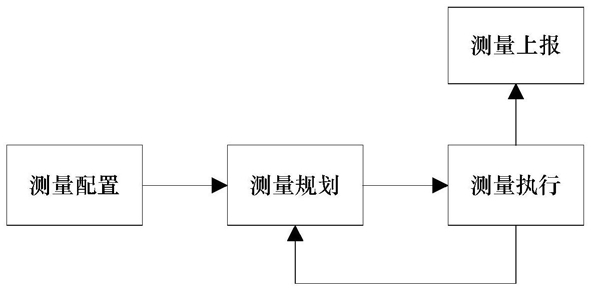

1.一种异频测量规划的实现系统,其特征在于,包括:测量配置模块,测量规划模块,测量执行模块和测量上报模块;其中,测量配置模块,用于终端收到网络的测量配置消息之后,完成从测量配置消息中分离出所有的无线信道测量任务、测量时机以及测量上报配置;

测量规划模块,用于将无线信道测量任务规划到测量时机中,形成测量规划列表;测量初期将测量任务均匀规划到测量时机中,然后计算每个测量结果的方差,在下一轮测量周期中,对最大方差的无线信道测量任务提供更多的测量时机;

测量执行模块,用于根据测量规划结果在指定时机到来,取出对应的测量任务,配置对应射频参数进行测量,并且对测量结果进行方差计算,最后将方差反馈到测量规划模块;

测量上报模块,用于根据网络测量配置消息指定的测量上报要求,对符合上报条件的测量结果上报给网络。

2.根据权利要求1所述的一种异频测量规划的实现系统,其特征在于,所述异频测量规划的实现系统适用于5G移动终端进行异频异系统测量,此时分别为5G测量配置模块,5G测量规划模块,5G测量执行模块以及5G测量上报模块。

3.根据权利要求2所述的一种异频测量规划的实现系统,其特征在于,在5G测量执行模块中,具体方差计算方法如下:首先计算测量量的均值μ的方法如下:

其中M表示测量任务,MeasValue表示测量量的具体测量值;

计算测量量方差DV的方法如下:

则每个测量任务中测量量对应方差为:DV(1),DV(2),...,DV(N)。

4.根据权利要求3所述的一种异频测量规划的实现系统,其特征在于,所述5G测量上报模块,根据测量周期的测量结果,根据网络配置上报条件,每次完成一个测量周期之后,检查是否达到测量上报的条件,如果达到则上报测量结果;

5G测量规划模块根据5G测量执行模块反馈的测量量方差值,重新分配测量时机,则每个测量任务分配到的测量时机数分别为:K表示5G测量时机总数,在工程中,采用向下取整方式,计算不

足一个测量时机的强制设定为一个测量时机,并且将剩余测量时机分配给获得较少的测量时机的测量任务使用。

5.根据权利要求1所述系统的异频测量规划实现方法,其特征在于,包括以下步骤:步骤1:终端进入连接模式,测量配置模块通过来自网络的测量配置信令配置同频,异频以及异系统测量,以及配置测量需要的测量间隔;

步骤2:测量规划模块将网络配置同频测量,异频测量以及异系统测量分解成独立的测量任务,每个测量任务对应一个测量量,每个测量量完成一个频点的测量;将网络配置的测量间隔形成测量时机序列和测量周期,一个测量周期内包括了多个测量时机,将不同测量任务均匀规划到一个测量周期的测量时机上,形成测量规划列表;

步骤3:测量执行模块根据测量规划列表,等待指定测量时机到来,终端取出对应的测量任务,开始进行射频切换,对应测量任务中的测量频点进行测量;测量执行模块完成一个测量周期内的测量规划列表任务;每完成一个测量周期测量任务,对测量任务对应测量量进行方差计算,并将计算结果反馈给测量规划模块;

步骤4:根据测量任务,测量时机,测量周期,以及测量量的方差值,再次生成测量规划列表任务,继续进行下一测量周期的测量。

6.根据权利要求5所述的方法,其特征在于,所述步骤3中,每完成一个测量任务,如果达到终端上报测量条件,则终端通过专用信令上报给网络;如果完成所有测量需求,则直接退出测量过程。

7.根据权利要求5所述的方法,其特征在于,测量开始,测量任务对应的测量量的标准方差都为零,所有测量任务将均匀规划到一个测量周期的测量时机中,测量周期内每个测量量获得相同的测量样本数;测量周期结束,对每个测量量进行方差计算;假设每个测量任务对应测量量的方差值为NV1,NV2,...,NVN,则下一轮测量周期内,测量任务的测量时机数目因子为 每个测量任务的测量时机数目因子乘以测量时机总数K就是在下一轮测量周期内分配到的测量时机数目,计算不足一个测量时机的强制设定为一个测量时机,并且将剩余测量时机分配给获得较少的测量时机的测量任务使用,直到分配完所有的测量时机为止。

8.一种存储介质,所述存储介质为计算机可读存储介质,其存储一个或多个程序,所述一个或多个程序当被包括多个应用程序的电子设备执行时,使得所述电子设备执行以上权利要求5‑7任一项所述的方法。
