1.一种pH刺激响应性缓释杂化微球的制备方法，其特征在于：包括如下步骤：

Pickering乳液的制备：在一避光容器内依次加入两性无机纳米ZnO、纳米凹土、去离子水、有机溶剂、丙烯酸单体、交联剂和缓蚀剂，超声分散5～10 min后，加入光引发剂，通过高速搅拌进行乳化5～30 min，形成稳定的ZnO和凹土协同稳定的Pickering乳液；

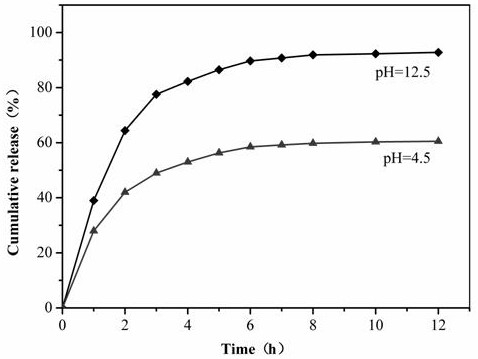

pH刺激响应性缓释杂化微球的制备：将上述Pickering乳液引入光反应器，密封光照5～20 min后，得到有机/无机杂化微球悬浮液，干燥后得到pH刺激响应性缓释杂化微球。

2.根据权利要求1所述的pH刺激响应性缓释杂化微球的制备方法，其特征在于：在所述Pickering乳液的制备过程中，两性无机纳米ZnO、纳米凹土、去离子水、有机溶剂、丙烯酸单体、交联剂、缓蚀剂以及光引发剂的重量比为1～3 : 1～3 : 10～20 : 30～60 : 3 : 3 :

1～2.5 : 0.8。

3.根据权利要求1所述的pH刺激响应性缓释杂化微球的制备方法，其特征在于：所述的两性无机纳米ZnO为球形，直径为20～100 nm。

4.根据权利要求1所述的pH刺激响应性缓释杂化微球的制备方法，其特征在于：所述的有机溶剂为甲苯、正辛烷、对二甲苯、正葵醇或十一醇。

5.根据权利要求1所述的一种pH刺激响应性缓释杂化微球的制备方法，其特征在于：所述的缓蚀剂为水溶性的无机缓蚀剂、有机缓蚀剂或聚合物类缓蚀剂。

6.根据权利要求1所述的pH刺激响应性缓释杂化微球的制备方法，其特征在于：所述光引发剂为2-羟基-2-甲基-1-苯基丙酮、1-羟基-环己基苯甲酮、2-羟基-2-甲基-1-对羟乙基醚基苯基丙酮、4-对甲苯巯基二苯甲酮、2,4,6-三甲基苯甲酰基-二苯基氧化磷、2-异丙基硫杂蒽酮。
