专利号: 2020106511720
申请人: 浙江龙谱科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

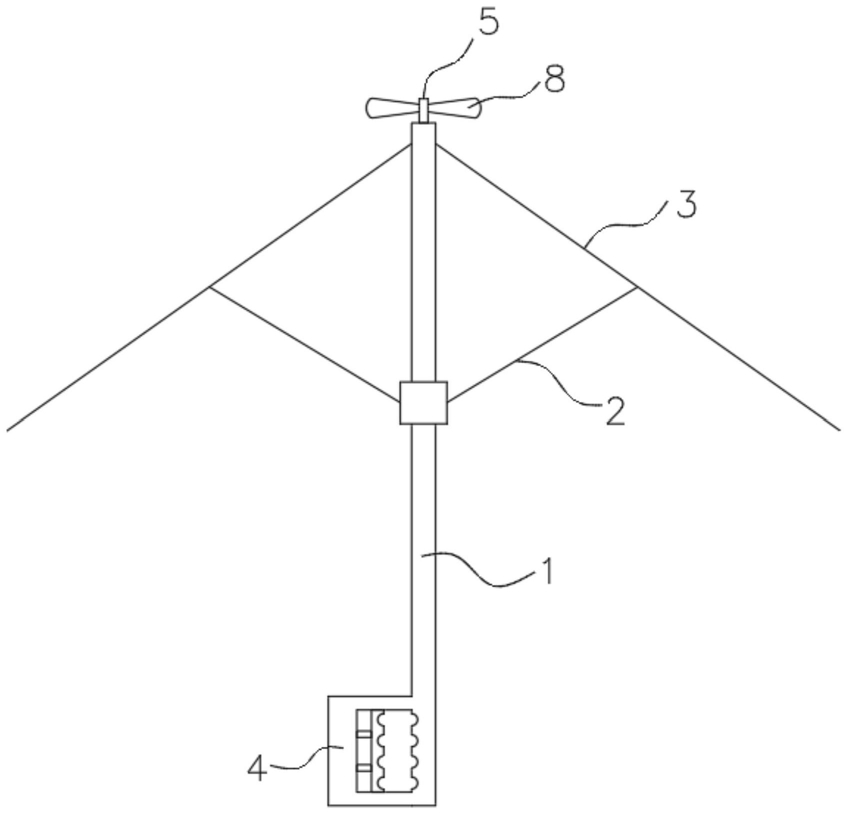

1.一种防脱手雨伞,包括相互配合连接的伞柄(1)、伞骨(2)和伞面(3),其特征在于,所述伞柄(1)的一侧下端一体成型有呈U型结构的伞把(4),所述伞柄(1)内开设有空腔,所述伞柄(1)上端贯穿并密封转动连接有旋转杆(5),且旋转杆(5)的下端延伸至空腔内,位于空腔外的所述旋转杆(5)的外周面均匀固定连接有多个受风叶(8),所述旋转杆(5)内开设有第一储液腔(6),所述第一储液腔(6)的内周面均匀开设有多个与空腔连通的甩液孔(7),所述伞把(4)内开设有第二储液腔(9),所述空腔与第二储液腔(9)之间共同连通有管线,且管线嵌设在伞把(4)与伞柄(1)内,所述第二储液腔(9)内密封滑动连接有活塞板(10),所述活塞板(10)靠近伞柄(1)的一侧固定连接有至少两个连杆(11),至少两个所述连杆(11)远离活塞板(10)的一端贯穿第二储液腔(9)并共同固定连接有挤压板(13),所述挤压板(13)通过滑动机构与伞把(4)的上下内壁滑动连接,所述活塞板(10)、第二储液腔(9)、管线、第一储液腔(6)、空腔内形成密封空间,且密封空间内百分百占比填充有液压油。

2.根据权利要求1所述的一种防脱手雨伞,其特征在于,所述滑动机构包括固定在挤压板(13)上下两端的滑块(14)和开设在伞把(4)上下内壁且与滑块(14)滑动连接的滑槽(15)。

3.根据权利要求1所述的一种防脱手雨伞,其特征在于,所述连杆(11)上活动套接有弹簧(12),且弹簧(12)的两端分别与伞把(4)、挤压板(13)固定连接。

4.根据权利要求1所述的一种防脱手雨伞,其特征在于,所述挤压板(13)与伞柄(1)之间均设有四个符合手指外形的弧形槽。

5.根据权利要求1所述的一种防脱手雨伞,其特征在于,所述挤压板(13)采用橡胶材料制成。
