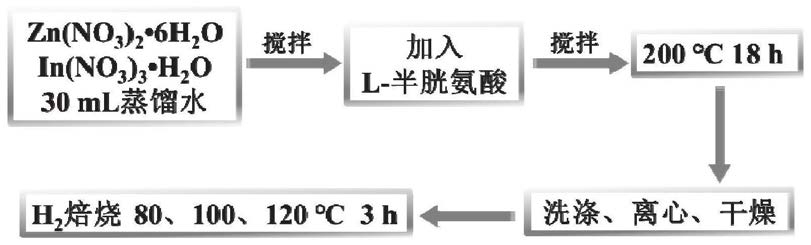

1.一种缺陷型硫铟锌微球可见光催化剂的制备方法，其特征是，将ZnIn2S4微球在氢气氛围下加热至90~120℃进行热处理使得ZnIn2S4微球的比表面积变大，从而获得缺陷型硫铟锌微球可见光催化剂；ZnIn2S4微球的制备方法为：采用水热法将锌盐、铟盐和L‑半胱氨酸合成；锌盐、铟盐和L‑半胱氨酸的总质量与水的质量比为3 5:5 10；水热法的温度为180 200~ ~ ~℃；水热法处理的时间为16 20h。

~

2.如权利要求1所述的缺陷型硫铟锌微球可见光催化剂的制备方法，其特征是，热处理温度为99 101℃。

~

3.如权利要求1所述缺陷型硫铟锌微球可见光催化剂的制备方法，其特征是，热处理的时间为3 4h。

~

4.如权利要求1所述缺陷型硫铟锌微球可见光催化剂的制备方法，其特征是，热处理的升温速率为1 2 ℃/min。

~

5.一种由权利要求1 4任一所述的制备方法制备的缺陷型硫铟锌微球可见光催化剂在~光解水制氢气中的应用。

6.一种光解水制备氢气的方法，其特征是，向含有水、乳酸和氯铂酸的体系中加入由权利要求1 4任一所述的制备方法制备的缺陷型硫铟锌微球，进行光照处理。

~

7.如权利要求6所述的光解水制备氢气的方法，其特征是，光照处理为采用200 400 W‑2 ~氙灯和功率密度为50 150 mW cm 模拟太阳光条件下照射4 6 h。

~ ~
