专利号: 2020106543488
申请人: 合肥亚卡普机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

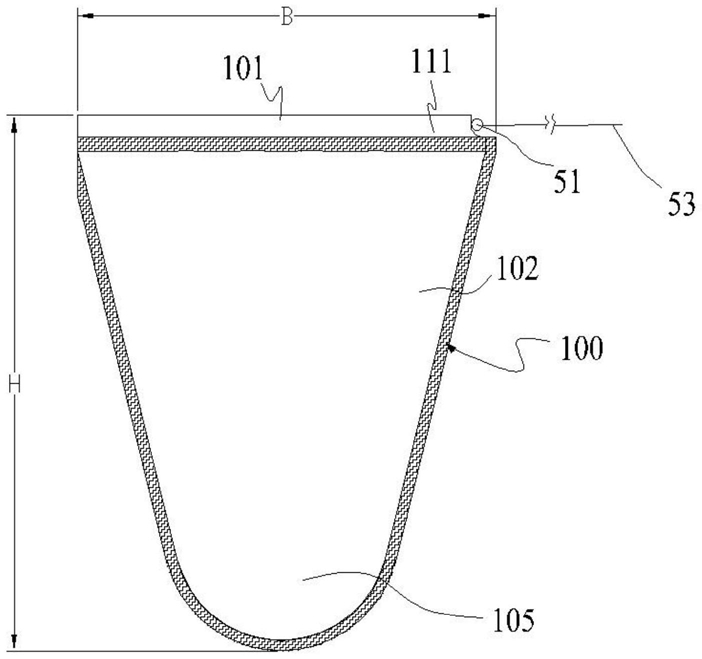

1.一种包含疏松态的医用取物器,包含取物袋,所述取物袋包含可打开和收拢的袋口以及从袋口延伸而成的袋体,所述袋口包含环绕的隧道;所述取物袋还包含扎线,所述扎线的远端包含滑动节,扎线的远端穿过隧道而其近端穿过所述滑动节,形成与袋口尺寸大致相同的扎线环,其特征在于:

1)所述取物器还包括柔性中空管,所述中空管包含远端管部,中间管部,近端管部和轴线;

2)所述标本袋被卷曲或折叠收纳在中空管中。

2.如权利要求1所述的取物器,其特征在于:所述标本袋被卷曲或折叠可形成裹紧态标本袋卷和疏松态标本袋卷两种状态,所述裹紧态标本袋卷的最粗位置的外接圆直径为Dj;

所述中空管的内径Dz≥1.5Dj,使得标本袋以疏松态标本袋卷的状态收纳在中空管中。

3.如权利要求1所述的取物器,其特征在于:所述取物器通过内径为Dc的穿刺通道进入患者体内,而自然状态下,所述取物器的中空管的外径Dw>Dc;挤压收缩的状态下,所述取物器的中空管及其收纳的标本袋的最大外周的直径Ds,其中Ds<Dc。

4.如权利要求3所述的取物器,其特征在于:所述远端管部包含由其管壁向远端延伸的弧形的长度为L1a,宽度为1a的细长带以及连接所述细长带和管壁的倾斜管口;从横向视角,所述倾斜管口与细长带形成的夹角ANG1为钝角。

5.如权利要求4所述的取物器,其特征在于:所述中间管部包含多个横向切槽,轴线方向视角,所述横向切槽沿着轴向间隔分布,形成行状横向切槽;多个横向切槽在所述中间管部的外周依次形成第一行横向切槽,第二行横向切槽,第三行横向切槽和第四行横向切槽。

6.如权利要求5所述的取物器,其特征在于:第一行横向切槽和第三行横向切槽相对于轴线对称,第二行横向切槽和第四行横向切槽相对于轴线对称;轴线方向的两个相邻的横向切槽限定出横向筋,环向视角,两个相邻的行状横向切槽限定出一条轴向筋;环向视角,中间管部的而相邻的两行横向切槽在轴线方向错位分布,所形成的横向筋不对齐;垂直于轴线作任意虚拟截面与中间管部相交,其交线为多段线,不形成完整的环。

7.如权利要求5所述的取物器,其特征在于:所述近端管部包含由管壁向近端延伸的第一搭接片和第二搭接片,所述第一,第二搭接片形成热合焊缝。

8.一种取物器产品包,包含如权利要求7的取物器,其特征在于,还包括灭菌包装袋,所述取物器封装在灭菌包装袋中,经灭菌后提供给临床应用。

9.一种如权利要求8所述取物器产品包的制造方法,包含如下步骤;

S1:使用合适的原材料挤出合适直径和壁厚的管材并裁剪至合适长度;

S2:剪裁形成远端管部的细长带和倾斜管口;

S3:剪裁形成近端管部的第一搭接边和第二搭接边;

S4:焊接形成近端管部的热合焊缝;

S5:第一次冲裁形成第一,第三行横向切槽,第二次冲裁形成第二,第四行横向切槽;

S6:将标本袋及扎线卷曲放入中间管部之内;

S7:将所述取物器装入灭菌包装袋中并封口;

S8:采用环氧乙烷或辐照灭菌。
