1.一种锡碳共掺杂的铌酸钛材料，其特征在于，所述锡碳共掺杂的铌酸钛材料中锡的摩尔分数为0.5％-10％、碳的质量分数为0.4％-5％。

2.根据权利要求1所述的一种锡碳共掺杂的铌酸钛材料的制备方法，其特征在于，该方法包括如下步骤：(1)将铌源、钛源、有机锡源加入分散剂中，然后球磨、干燥得到前驱体；

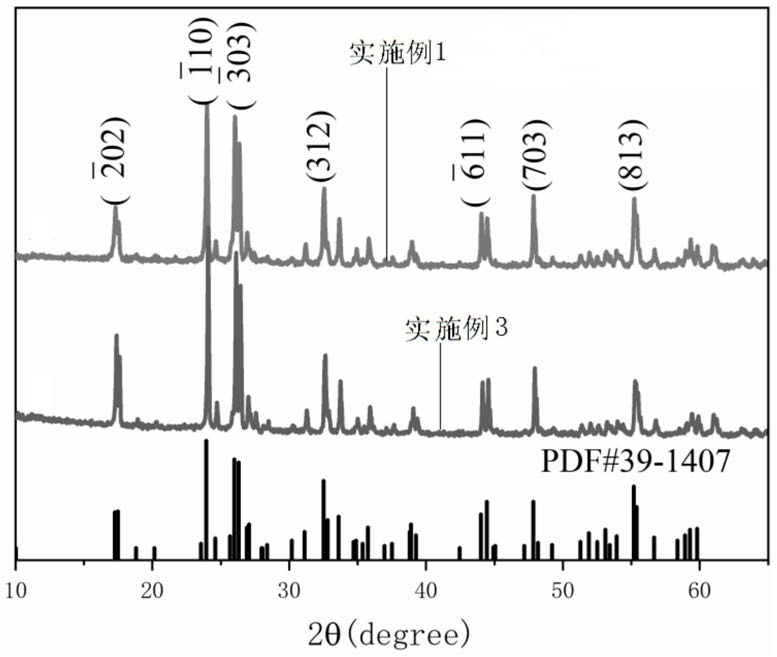

(2)在惰性气氛下，将所述前驱体煅烧，然后冷却，得到锡碳共掺杂的铌酸钛材料。

3.根据权利要求2所述的一种锡碳共掺杂的铌酸钛材料的制备方法，其特征在于，步骤(1)中所述铌源、所述钛源和所述有机锡源的质量比为(2.5-5.5)：(0.55-0.65)：(0.01-

0.6)，所述铌源与所述分散剂的质量体积比为0.3-0.5g/mL。

4.根据权利要求2所述的一种锡碳共掺杂的铌酸钛材料的制备方法，其特征在于，步骤(1)中所述铌源为五氧化二铌。

5.根据权利要求2所述的一种锡碳共掺杂的铌酸钛材料的制备方法，其特征在于，步骤(1)中所述钛源为二氧化钛、钛酸四乙酯、钛酸四丁酯、钛酸四异丙酯、硫酸氧钛。

6.根据权利要求2所述的一种锡碳共掺杂的铌酸钛材料的制备方法，其特征在于，步骤(1)中所述有机锡源为十二烷基锡酸、正辛基锡酸、丁基锡酸、二丁基二氯化锡、二月桂酸二丁基锡、马来酸二丁基锡、辛酸亚锡、氯代单丁基锡酸。

7.根据权利要求2所述的一种锡碳共掺杂的铌酸钛材料的制备方法，其特征在于，步骤(1)中所述分散剂为水或无水乙醇。

8.根据权利要求2所述的一种锡碳共掺杂的铌酸钛材料的制备方法，其特征在于，步骤(1)中采用球磨机进行球磨，所述球磨的时间为3-12小时，所述球磨机的转速为300-

500rpm；所述干燥温度为60-80℃，干燥时间为2-5小时。

9.根据权利要求2所述的一种锡碳共掺杂的铌酸钛材料的制备方法，其特征在于，步骤(2)中所述煅烧采用管式气氛炉进行升温煅烧，升温速率为2-5℃/min，升温至900-1000℃，升温后保持3-12小时。

10.根据权利要求1所述的一种锡碳共掺杂的铌酸钛材料的应用，其特征在于，将所述锡碳共掺杂的铌酸钛材料用作锂离子电池的负极材料。
