专利号: 2020106568451
申请人: 上海炜望国际货运代理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

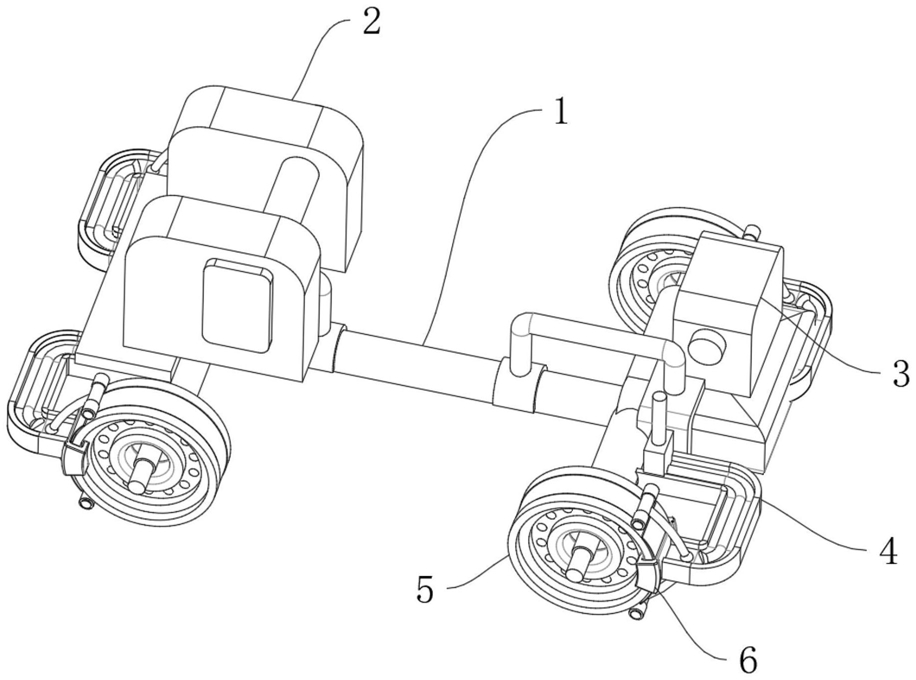

1.一种爬壁式船舶焊缝检测机器人,包括爬壁式机器人(1),其特征在于:所述爬壁式机器人(1)的顶部一侧固定安装有焊缝检测机器人(2),所述爬壁式机器人(1)的顶部远离焊缝检测机器人(2)的一侧固定安装有控制总成系统(3),所述爬壁式机器人(1)靠近控制总成系统(3)的一侧固定安装有除屑机构(4),所述爬壁式机器人(1)的四周均固定安装有滚轮式强磁吸附机构(5),所述除屑机构(4)与滚轮式强磁吸附机构(5)之间均固定安装有贴合型刮板机构(6);

所述贴合型刮板机构(6)包括扭簧式铰接座(61),所述扭簧式铰接座(61)的一侧铰接有弧形支撑型悬杆(62),所述弧形支撑型悬杆(62)远离扭簧式铰接座(61)的一侧通过螺栓固定安装有滚筒式清洁贴合块(63),所述滚筒式清洁贴合块(63)的两端均通过螺栓固定安装有清洁型外置套块(64),所述弧形支撑型悬杆(62)的数量设置为多个,两个所述弧形支撑型悬杆(62)之间均固定安装有外挂型清洁用卡接钳(65),所述外挂型清洁用卡接钳(65)的两侧均固定安装有第一侧置贴合面板(66),所述第一侧置贴合面板(66)远离外挂型清洁用卡接钳(65)的一侧固定安装有第二侧置贴合面板(67),所述外挂型清洁用卡接钳(65)远离第一侧置贴合面板(66)的两侧均通过螺栓固定安装有贴合型弧面刮板(68)。

2.根据权利要求1所述的一种爬壁式船舶焊缝检测机器人,其特征在于:所述贴合型弧面刮板(68)的数量为多个,两个相邻的所述贴合型弧面刮板(68)均关于外挂型清洁用卡接钳(65)水平向中心线呈镜像对称设置,两个相邻的所述第一侧置贴合面板(66)均关于外挂型清洁用卡接钳(65)竖直向中心线呈镜像对称设置,所述外挂型清洁用卡接钳(65)、第一侧置贴合面板(66)与第二侧置贴合面板(67)均呈一体脱模而成。

3.根据权利要求1所述的一种爬壁式船舶焊缝检测机器人,其特征在于:所述清洁型外置套块(64)为一次性滤膜型材质,所述清洁型外置套块(64)的内径与滚筒式清洁贴合块(63)的外径均呈一一对应设置,所述贴合型弧面刮板(68)远离外挂型清洁用卡接钳(65)的一侧通过螺栓固定安装有柱状支撑条(69),所述柱状支撑条(69)的数量为多个。

4.根据权利要求1所述的一种爬壁式船舶焊缝检测机器人,其特征在于:所述除屑机构(4)包括侧置U型支撑型框架(41),所述侧置U型支撑型框架(41)的顶部开设有顶置U型安装槽(42),所述顶置U型安装槽(42)的顶部两侧均通过螺栓固定安装有U型支撑护边框架(43)。

5.根据权利要求4所述的一种爬壁式船舶焊缝检测机器人,其特征在于:所述顶置U型安装槽(42)的内腔通过线卡固定安装有直排型除屑连接管(44),所述直排型除屑连接管(44)的一端连通设有折弯型除屑连接管(45),所述折弯型除屑连接管(45)通过螺栓固定安装在顶置U型安装槽(42)的内腔顶部,所述折弯型除屑连接管(45)远离直排型除屑连接管(44)的一侧通过螺栓固定安装有扩张型除屑连接口(46),所述折弯型除屑连接管(45)与扩张型除屑连接口(46)均设置在侧置U型支撑型框架(41)的顶部。

6.根据权利要求5所述的一种爬壁式船舶焊缝检测机器人,其特征在于:所述直排型除屑连接管(44)远离折弯型除屑连接管(45)的一端连通设有除尘型鼓风机(47),所述除尘型鼓风机(47)固定安装在顶置U型安装槽(42)的内腔顶部,所述除尘型鼓风机(47)的顶部连通设有除屑用连接管(48),所述侧置U型支撑型框架(41)的底部开设有底置U型安装槽(49)。

7.根据权利要求1所述的一种爬壁式船舶焊缝检测机器人,其特征在于:所述滚轮式强磁吸附机构(5)包括机器主置传动轴(51),所述机器主置传动轴(51)的两端均固定安装有侧置连接型套筒(52),所述侧置连接型套筒(52)远离机器主置传动轴(51)的一端固定安装有侧置连接型传动轴(53),所述侧置连接型套筒(52)与侧置连接型传动轴(53)的外壁均套接有内置盘状连接座(54),所述内置盘状连接座(54)与侧置连接型套筒(52)均通过螺栓固定连接。
