专利号: 2020106569219
申请人: 徐州工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

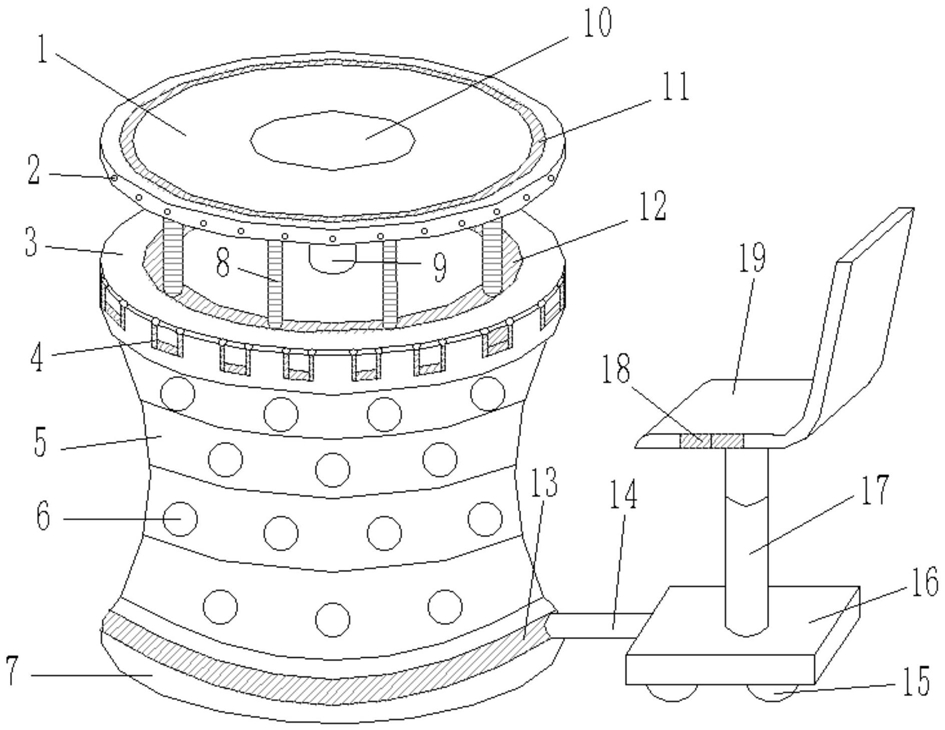

1.一种艺术设计工作台,包括底座(7),其特征在于,所述底座(7)上固定有支撑柱(22),支撑柱(22)的顶部固定有下支撑板(3),下支撑板(3)上开设有环形的第一滑槽(12),第一滑槽(12)上滑动连接有多个第一滑块(20),第一滑块(20)通过拉压弹簧(8)连接在上支撑板(1)的底部;

所述拉压弹簧(8)内套设有长度可变的伸缩杆,伸缩杆的一端固定在所述第一滑块(20)的上面,伸缩杆的另一端固定在所述上支撑板(1)的底面,伸缩杆的最小长度不大于所述拉压弹簧(8)的最小里程;

下支撑板(3)的中央固定有第一升降器(9),第一升降器(9)的升降端固定有万向转头(21),万向转头(21)连接在所述上支撑板(1)的底部,所述第一升降器(9)通过升降按钮进行升降调节;

所述上支撑板(1)上面的中央设有镜面(10),上支撑板(1)上还设有环形的第一凹槽(11),所述下支撑板(3)的侧边缘上铰接有若干个能够卡接在所述第一凹槽(11)上的固定扣(4);

所述上支撑板(1)上还设有用于固定艺术作品的固定器,该艺术设计工作台还包括电源装置,所述电源装置分别与所述第一升降器(9)和升降按钮电连接;

所述支撑柱(22)的外侧套设有圆环(5),圆环(5)的外侧面上开设有若干个第三凹槽(23),第三凹槽(23)内设有抽屉(6);

所述圆环(5)的数量有多个,多个圆环(5)依次由上至下分布在所述支撑柱(22)的外侧,相邻的两个所述圆环(5)之间设有分隔板(24),分隔板(24)固定在所述支撑柱(22)上,分隔板(24)在纵向方向上的投影轮廓与所述圆环(5)在纵向方向上的投影轮廓一致。

2.如权利要求1所述的一种艺术设计工作台,其特征在于,所述固定器(2)包括固定在所述上支撑板(1)侧面的挂环(2‑7)和开设在所述上支撑板(1)侧面的第二凹槽(2‑3),第二凹槽(2‑3)内设有纵向的转轴(2‑4),转轴(2‑4)的一端通过扭力弹簧(2‑5)连接在所述第二凹槽(2‑3)的一侧槽壁上,转轴(2‑4)的另一端通过轴承(2‑2)连接在所述第二凹槽(2‑3)的另一侧槽壁上,转轴(2‑4)的轴身上固定有用于缠绕艺术作品的绳索(2‑1),绳索(2‑1)的自由端连接有与所述挂环(2‑7)相匹配的挂钩(2‑6)。

3.如权利要求2所述的一种艺术设计工作台,其特征在于,所述第二凹槽(2‑3)的数量与所述挂环(2‑7)的数量相等,所述第二凹槽(2‑3)的位置与所述挂环(2‑7)的位置相邻、相对或者相间。

4.如权利要求1所述的一种艺术设计工作台,其特征在于,所述底座(7)上沿其周向开设有环形的第二滑槽(13),第二滑槽(13)上滑动连接有第二滑块,第二滑块通过驱动器进行驱动,第二滑块通过连接杆(14)连接有支撑底板(16),支撑底板(16)上固定有第二升降器(17),第二升降器(17)的升降端固定有座椅(19),座椅(19)上设有分别控制所述驱动器和所述第二升降器(17)的调节按钮(18),所述驱动器、第二升降器(17)以及调节按钮(18)分别与所述电源装置电连接。

5.如权利要求4所述的一种艺术设计工作台,其特征在于,所述支撑底板(16)的底部设有滚轮(15),滚轮(15)的底面与所述底座(7)的底面位于同一水平面上。

6.如权利要求1所述的一种艺术设计工作台,其特征在于,所述分隔板(24)的上下两面均设有润滑层。

7.如权利要求1所述的一种艺术设计工作台,其特征在于,所述第三凹槽(23)均匀的分布在所述圆环(5)的外侧面上。
