专利号: 2020106571651
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-07-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

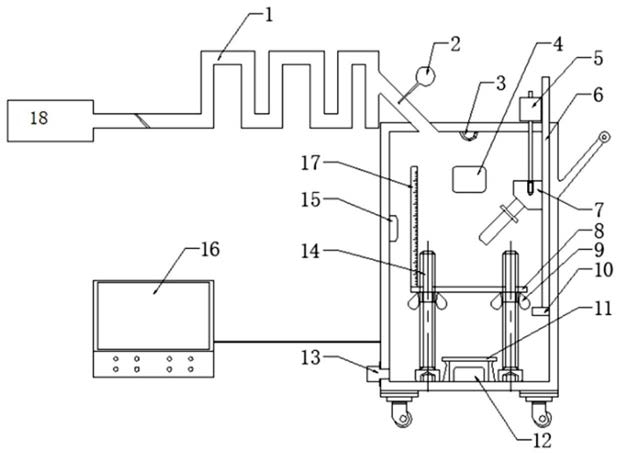

1.一种便携式建筑材料燃烧性能测试装置,包括燃烧性能测试柜,其特征在于:还包括鼓风机、用于点燃放置在柜内材料试样的点燃器、燃烧收集盘以及用于对燃烧收集盘燃烧前后进行称重的称重计,所述鼓风机设在燃烧性能测试柜外部通过管路与燃烧性能测试柜内相连通,所述点燃器、燃烧收集盘以及称重计均设在燃烧性能测试柜中,点燃器对应燃烧收集盘设置,燃烧收集盘位于称重计上方;

所述鼓风机与燃烧性能测试柜相连的管道为回路管道;所述鼓风机与燃烧性能测试柜相连的管道上设有流量计以及流量调节阀,所述燃烧性能测试柜的内部设有氧传感器,所述氧传感器和流量调节阀电连接;

所述燃烧性能测试柜内设有用于测量燃烧反应火焰高度的铁尺,铁尺的下端零位与燃烧收集盘相平齐设置,测试柜的柜门为玻璃门或柜门上设有玻璃窗口;

所述燃烧性能测试柜的内壁上设有竖直的滑轨,点燃器设在滑轨上,燃烧性能测试柜的顶部上方设有升降驱动电机,升降驱动电机与点燃器相连。

2.如权利要求1所述便携式建筑材料燃烧性能测试装置,其特征在于:所述燃烧性能测试柜内设有一氧化碳气体浓度检测仪和温度计;所述燃烧性能测试柜上设有排气阀;并在柜体上设有可视窗口,柜体上对应可视窗口设有用于拍摄燃烧火焰的相机,相机位于柜体的外部。

3.如权利要求1所述便携式建筑材料燃烧性能测试装置,其特征在于:所述燃烧性能测试柜为侧开门密封型柜,并在燃烧性能测试柜底部设有滚轮,燃烧性能测试柜的上部设有扶手。

4.如权利要求1所述便携式建筑材料燃烧性能测试装置,其特征在于:所述称重计设在燃烧性能测试柜底部,燃烧性能测试柜底部上设有竖直的螺柱,燃烧收集盘套设在螺柱上通过螺母定位,燃烧收集盘位于称重计正上方;或者,称重计设在燃烧性能测试柜底部,燃烧收集盘通过螺柱直接固定在称重计上,燃烧收集盘位于称重计的上方。

5.如权利要求1所述便携式建筑材料燃烧性能测试装置,其特征在于:还包括用于记录和算出测试数据的PC机,所述PC机位于燃烧性能测试柜外部,并且PC机与鼓风机、流量计、点燃器、称重计、一氧化碳气体浓度检测仪以及温度计均电连。

6.一种利用如权利要求1至5所述便携式建筑材料燃烧性能测试装置的测试方法,其特征在于:所述测试方法包括以下步骤:在测试实验开始之前,对所测试的建筑材料进行同等标准规格试样的制作,将移动柜置于平坦安全的工作平面,然后打开鼓风机,让侧开门式密封型移动柜内充满空气,用流量计来监测实验时的空气流量,用流量调节阀来调节流量并使其维持在一定合适的范围内,连接鼓风机和移动柜之间的多回路管道有利于缓冲气流,使实验时气流供给速度维持稳定;

检查温度计、称重计、一氧化碳气体浓度检测仪、其余气体浓度检测仪是否正常工作;

移动柜中点燃器的合适高度利用步进电机可以通过丝杠在滑轨上来进行调节,其中丝杠与点燃器间为螺纹连接,调节好后使用开环密封圈将丝杠与移动柜间的间隙封闭,燃烧收集盘的高度可以通过四个固定在移动柜底部螺柱上的羊角螺母同步进行;打开柜门将试样放置在燃烧收集盘上,关闭柜门,通过柜内的点燃器对试样点燃,试样进行燃烧;

通过一氧化碳气体浓度检测仪对一氧化碳气体浓度进行检测;其余气体浓度检测仪对二氧化碳、二氧化硫、二氧化氮、二氧化氯、氯化氢类气体浓度进行检测,温度计记录初始温度读数,置于燃烧收集盘正下方的称重计记录试样燃烧实验前和燃烧实验结束后的重量,PC机记录燃烧反应开始时系统时间及燃烧反应结束时系统时间,以算出燃烧反应时间,点燃器引燃试样进行燃烧实验,至试样发生明显变形变色且不再继续燃烧反应后停止实验,观察试样在燃烧实验过程中火焰的颜色、形状及高度,刻有刻度的铁尺记录燃烧反应时火焰的焰尖高度;

收集各项数据并与标准材料实验指标数据库进行对比来判断实验试样是否合格。
