1.一种疏水自洁聚氯乙烯薄膜的制备方法，其特征在于，具体制备方法如下：

(1)按重量份将10‑15重量份甲基硅酸钠分散在40‑50重量份水中；然后加入柠檬酸调整至酸碱度pH值为4‑5；缓慢搅拌10‑15min，形成分散纳米二氧化硅的水凝胶；然后加入1‑3重量份聚四氟乙烯乳液作为疏水剂分散均匀，得到预处理二氧化硅水凝胶；

(2)将聚氯乙烯溶解分散于3倍质量的丁酮，得到聚氯乙烯液；进一步加入聚氯乙烯液质量1‑3％的单甘脂，高速搅拌分散，同时加入步骤(1)得到的预处理二氧化硅水凝胶，得到纳米浆料；

(3)按重量份将薄膜级聚氯乙烯100重量份、增塑剂15‑20重量份、热稳定剂1‑2重量份、润滑剂1‑3重量份加入高速混合机，在60‑80℃预分散，然后送入三辊挤出压延设备，经三辊压延，得到聚氯乙烯基膜；经压延辊的基膜温度控制在100‑110℃；趁热将步骤(2)得到的纳米浆料喷涂在聚氯乙烯基膜表面，然后经表面镀有微米凸点的压辊压制，烘干，卷取，得到一种疏水自洁聚氯乙烯薄膜。

2.根据权利要求1所述一种疏水自洁聚氯乙烯薄膜的制备方法，其特征在于：步骤(1)中所述聚四氟乙烯乳液为市售质量浓度为20％的乳液。

3.根据权利要求1所述一种疏水自洁聚氯乙烯薄膜的制备方法，其特征在于：步骤(2)中聚氯乙烯溶解分散于3倍质量的丁酮。

4.根据权利要求1所述一种疏水自洁聚氯乙烯薄膜的制备方法，其特征在于：步骤(2)中所述高速搅拌分散使以2000‑5000rpm的高速搅拌分散，搅拌时间控制在30min以上。

5.根据权利要求1所述一种疏水自洁聚氯乙烯薄膜的制备方法，其特征在于：步骤(2)中所述聚氯乙烯液、预处理二氧化硅水凝胶以质量比1:1混合。

6.根据权利要求1所述一种疏水自洁聚氯乙烯薄膜的制备方法，其特征在于：步骤(3)中基膜温度控制在100‑110℃。

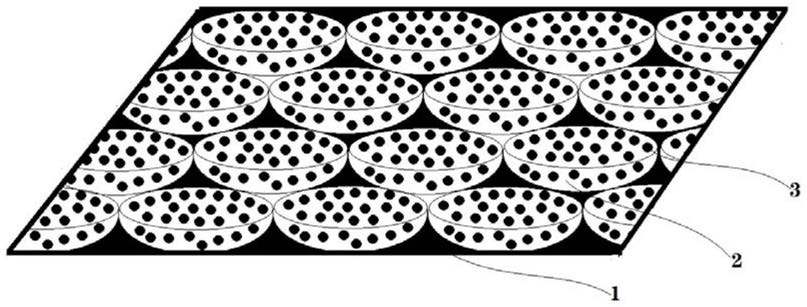

7.根据权利要求1所述一种疏水自洁聚氯乙烯薄膜的制备方法，其特征在于：步骤(3)中微米凸点形成的微米凹点为直径为10‑20μm的半球凹点。

8.根据权利要求1所述一种疏水自洁聚氯乙烯薄膜的制备方法，其特征在于：步骤(3)中所述薄膜级聚氯乙烯选用PVC‑SG2；所述增塑剂选用邻苯二甲酸二辛酯、邻苯二甲酸二丁酯、癸二酸二辛酯中的至少一种；所述热稳定剂选用硬脂酸钡、硬脂酸锌中的至少一种；所述润滑剂选用 硬脂酸、石蜡、聚乙烯蜡中的至少一种。

9.一种疏水自洁聚氯乙烯薄膜，由权利要求1‑8任一项所述方法制备得到。
