专利号: 2020106606222
申请人: 温州明澈眼镜科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

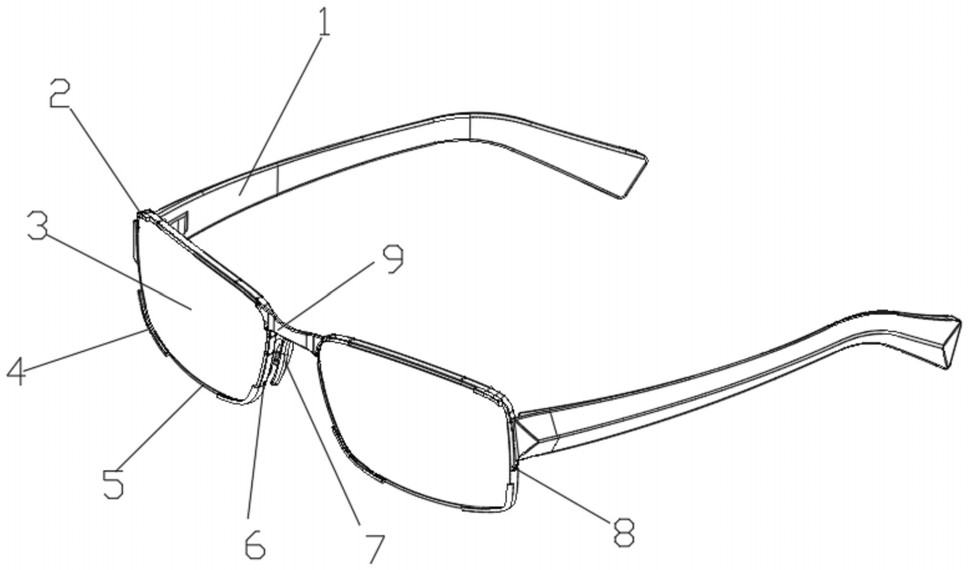

1.一种可更换眼镜片的眼镜,包括镜腿架(1)、放置镜片卡扣(2)、主镜片(3)、放置镜片底托(4)、主镜片底托(5)、底托锁头(6)、鼻托(7)、底托铰链(8)以及镜框(9),其特征在于,所述镜腿架(1)铰接于镜框(9)左右两端,所述镜框(9)的左右框架下端均设有主镜片底托(5),所述主镜片底托(5)一端通过底托铰链(8)与框架一端转动连接,另一端通过底托锁头(6)与框架另一端固定连接,所述主镜片(3)安装于镜框(9)的左右框架上,主镜片(3)下端通过主镜片底托(5)固定于镜框(9)上,所述镜框(9)上端前侧壁上设有放置镜片卡扣(2),所述放置镜片底托(4)固定于主镜片底托(5)下端前侧壁上,所述鼻托(7)固定于镜框(9)后侧壁上。

2.根据权利要求1所述的一种可更换眼镜片的眼镜,其特征在于,所述放置镜片卡扣(2)包括卡扣固定座(21)、卡扣铰链(22)、卡扣挤压橡胶垫(23)以及卡扣(24),所述卡扣固定座(21)固定于镜框(9)的框架前端面上,所述卡扣(24)一端固定有卡扣铰链(22),所述卡扣(24)通过卡扣铰链(22)与卡扣固定座(21)固定连接,所述卡扣挤压橡胶垫(23)内嵌于卡扣(24)下端面上,且卡扣挤压橡胶垫(23)与卡扣(24)通过挤压弹簧滑动连接。

3.根据权利要求1所述的一种可更换眼镜片的眼镜,其特征在于,所述主镜片(3)为进行更换的普通眼镜片。

4.根据权利要求1所述的一种可更换眼镜片的眼镜,其特征在于,所述放置镜片底托(4)包括第一底托(41)、第二底托(42)以及放置凹槽(43),所述第一底托(41)固定于镜框(9)的框架的前端面一侧,所述第二底托(42)固定于镜框(9)的框架的前端面另一侧,所述第一底托(41)以及第二底托(42)上端面上皆设有放置凹槽(43),所述放置凹槽(43)内设有橡胶垫。

5.根据权利要求1所述的一种可更换眼镜片的眼镜,其特征在于,所述主镜片底托(5)包括卡环(51)、挤压橡胶垫(52)、铰链头(53)以及底托(54),所述底托(54)一端固定有铰链头(53),另一端固定有卡环(51),所述底托(54)呈开口向上的C型条状,所述挤压橡胶垫(52)内嵌于底托(54)上端面上,且挤压橡胶垫(52)与底托(54)之间通过挤压弹簧滑动固定连接。

6.根据权利要求1所述的一种可更换眼镜片的眼镜,其特征在于,所述底托锁头(6)包括解锁按钮(61)、锁头(62)、连杆(63)、锁头弹簧(64)、保险弹簧(65)以及保险扣(66),所述锁头(62)内嵌于镜框(9)内,且锁头(62)与镜框(9)竖直滑动连接,所述解锁按钮(61)内嵌于镜框(9)内,且解锁按钮(61)与镜框(9)竖直滑动连接,所述锁头(62)以及解锁按钮(61)底部皆通过锁头弹簧(64)与镜框(9)连接,所述解锁按钮(61)与锁头(62)通过连杆(63)固定连接,所述保险扣(66)设于解锁按钮(61)一侧,且保险扣(66)首端与解锁按钮(61)配合接触,所述保险扣(66)内嵌于镜框(9)内,且保险扣(66)末端通过保险弹簧(65)与镜框(9)水平滑动配合固定。

7.根据权利要求5所述的一种可更换眼镜片的眼镜,其特征在于,所述铰链头(53)与底托铰链(8)配合连接。

8.根据权利要求6所述的一种可更换眼镜片的眼镜,其特征在于,所述锁头(62)与卡环(51)配合连接。
