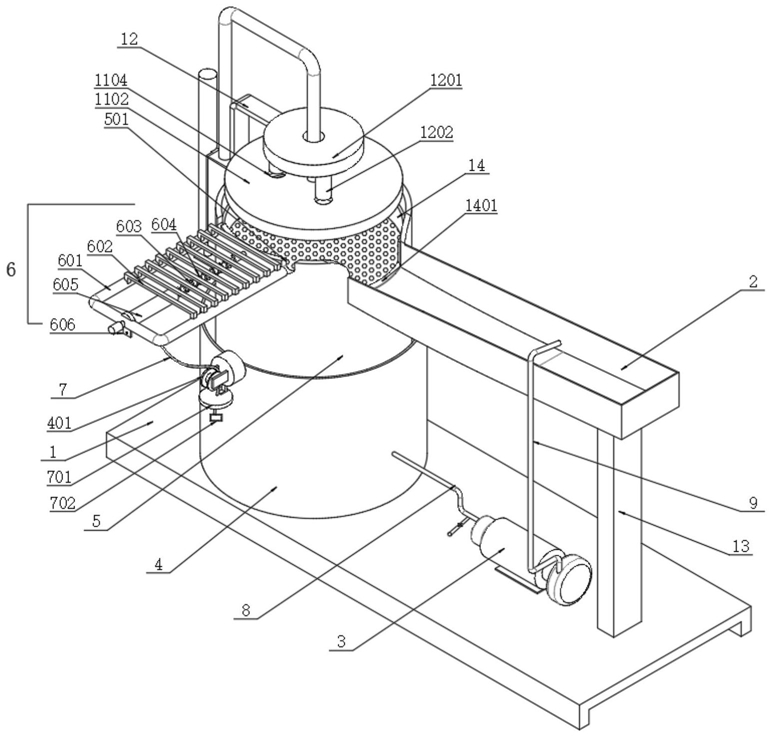

1.一种废纸浆循环再利用处理装置，包括大底板(1)，扬水泵(3)，集液舱(4)，内舱(5)，取料机构(6)，退料架(12)，支撑管(13)，承压盘(14)，弹撑机构(15)；所述大底板(1)的顶面安装有扬水泵(3)、集液舱(4)和支撑管(13)，所述扬水泵(3)位于所述集液舱(4)的右侧，所述扬水泵(3)的进液管(8)伸入集液舱(4)中，所述支撑管(13)的顶面焊接有纸浆接舱(2)，其特征在于：所述内舱(5)的左侧焊接有导向块(10)，所述导向块(10)的左端面安装有电动缸(11)，所述电动缸(11)的动作杆向下伸出，并且在动作杆的底端头安装有移动杆(1101)，所述移动杆(1101)右拐后又按垂直向上的方式贯穿在导向块(10)中，所述移动杆(1101)的右侧又向下垂直弯曲设置，并且在垂直段的底部端头上安装有挤压盘(1102)，所述挤压盘(1102)正位于所述承压盘(14)的顶部，所述承压盘(14)的底部开设有密麻的过滤孔(1402)，所述挤压盘(1102)上均布开设有三处退料插孔(1104)；

所述退料架(12)焊接于导向块(10)的顶面上，所述退料架(12)的顶端朝右水平弯曲，并且在水平弯段上焊接有圆形的退料板(1201)，所述退料板(1201)的底面均布焊接有三根圆柱状的退料杆(1202)；退料杆(1202)与退料插孔(1104)位置相对。

2.根据权利要求1所述的一种废纸浆循环再利用处理装置，其特征在于，所述取料机构(6)包括焊架(601)，载杆(602)，导柱(603)，复位弹簧(604)，压缩筒(605)和挂板(606)，所述导柱(603)焊接于内舱(5)的前表面上，且导柱(603)上套装有复位弹簧(604)，所述焊架(601)为顶面焊接一排载杆(602)的U形的弯管，其前部内端焊接有滑动套装于导柱(603)上的压缩筒(605)，压缩筒(605)与复位弹簧(604)端面相抵，所述挂板(606)焊接于焊架(601)的前侧底面上，所述内舱(5)的前侧顶部开设有左右两处用于令U形焊架(601)左右两端伸入和导向的插孔(501)。

3.根据权利要求1所述的一种废纸浆循环再利用处理装置，其特征在于，所述扬水泵(3)的排液管(9)向上伸入纸浆接舱(2)中，所述内舱(5)焊接于大底板(1)的顶面上，所述内舱(5)位于所述集液舱(4)的内腔中，所述纸浆接舱(2)焊接于内舱(5)的顶部右侧，所述内舱(5)和所述集液舱(4)之间构成了夹壁腔，所述进液管(8)的进水口位于夹壁腔中，所述内舱(5)的底部开设有一圈排液孔(502)，所述排液孔(502)与夹壁腔相通，所述内舱(5)的内腔中焊接有一圈弹撑机构(15)，所述弹撑机构(15)的顶部落装有承压盘(14)，所述承压盘(14)的右侧开设有与所述纸浆接舱(2)相通的进料口(1401)。

4.根据权利要求1所述的一种废纸浆循环再利用处理装置，其特征在于，所述挤压盘(1102)为圆形腔结构，其圆腔底面焊接有一圈插料杆(1103)，所述插料杆(1103)为外部开设有螺旋纹理的锥形插杆；所述挤压盘(1102)的高度尺寸为所述承压盘(14)内腔高度尺寸的一半。

5.根据权利要求1所述的一种废纸浆循环再利用处理装置，其特征在于，所述挂板(606)上挂拉有钢丝绳(7)，所述集液舱(4)的前侧顶部安装有过度轮(401)。

6.根据权利要求1所述的一种废纸浆循环再利用处理装置，其特征在于，所述焊架(601)的前端头距离所述过度轮(401)的前端头一定距离，所述钢丝绳(7)穿行于过度轮(401)后继续向下伸出。

7.根据权利要求5所述的一种废纸浆循环再利用处理装置，其特征在于，所述钢丝绳(7)的底端安装有踩杆(702)，所述钢丝绳(7)的中段焊接有用于与过度轮(401)底部限位的限位板(701)。

8.根据权利要求1所述的一种废纸浆循环再利用处理装置，其特征在于，所述弹撑机构(15)包括焊接于内舱(5)底面上的收管(1502)，插装于所述收管(1502)中的弹簧(1503)，和滑动配合于所述收管(1502)中的压管(1501)，所述承压盘(14)的底面弹性支撑于压管(1501)上。

9.根据权利要求1所述的一种废纸浆循环再利用处理装置，其特征在于，所述载杆(602)为U形弯杆，它们呈间隙状焊接于焊架(601)的顶面上。

10.根据权利要求1所述的一种废纸浆循环再利用处理装置，其特征在于，所述退料杆(1202)向下插入退料插孔(1104)中，且自退料插孔(1104)向下伸入挤压盘(1102)的圆形腔中。
