专利号: 202010661928X
申请人: 三明市尚谷食品生产有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

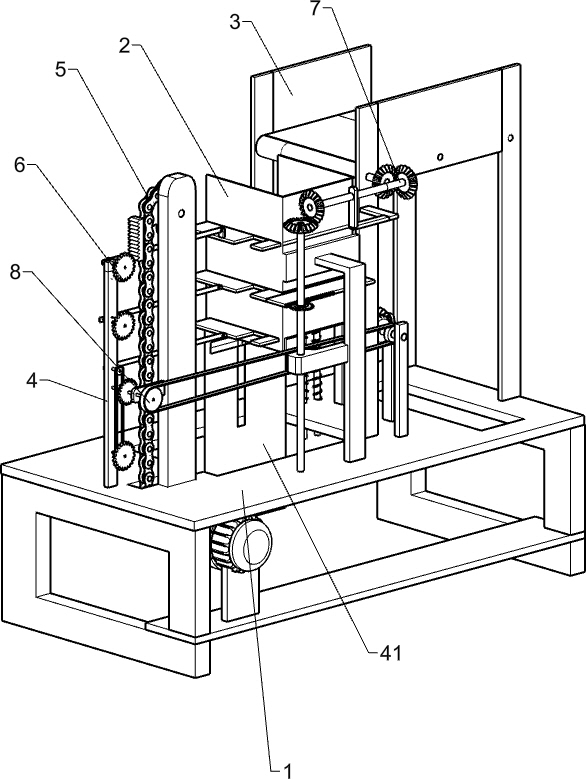

1.一种芦笋切割设备,其特征在于,包括:工作台(1),工作台(1)上设有隔离箱(2);

支架(3),其连接在工作台(1)一侧;

支撑杆(4),其连接在工作台(1)另一侧;

切割组件(41),其连接在工作台(1)中部一侧;

驱动组件(5),其连接在工作台(1)下部,驱动组件(5)穿过工作台(1)顶部;

分隔组件(6),其连接在支撑杆(4)上。

2.根据权利要求1所述的一种芦笋切割设备,其特征在于,切割组件(41)包括:压杆(411),其滑动式地连接在工作台(1)中部一侧;

复位弹簧(412),其套设在压杆(411)上;

刀片(413),其连接在压杆(411)一侧;

隔板(414),其连接在隔离箱(2)一侧。

3.根据权利要求2所述的一种芦笋切割设备,其特征在于,驱动组件(5)包括:电机(51),其安装在工作台(1)下部一侧;

侧板(52),其连接在工作台(1)顶部一侧;

链轮(53),其设有两个,且两个链轮(53)均转动式地连接在侧板(52)两侧;

链条(54),其绕接在两侧链轮(53)之间。

4.根据权利要求3所述的一种芦笋切割设备,其特征在于,分隔组件(6)包括:第一滑板(61),其滑动式地连接在隔离箱(2)上;

第一支杆(62),其转动式地连接在第一滑板(61)一侧;

第二滑板(63),其滑动式地连接在隔离箱(2)上;

第二支杆(64),其转动式地连接在第二滑板(63)一侧;

第三滑板(65),其滑动式地连接在隔离箱(2)上;

第三支杆(66),其转动式地连接在第三滑板(65)一侧;

第一齿轮(67),其转动式地连接在支撑杆(4)顶部一侧;

第二齿轮(68),其转动式地连接在支撑杆(4)中部一侧;

皮带轮(69),其转动式地连接在支撑杆(4)下部一侧,且皮带轮(69)的一端与第三连杆(693)一端连接;

第一连杆(691),其转动式地连接在第一支杆(62)一端;

第二连杆(692),其转动式地连接在第二支杆(64)一端;

第三连杆(693),其转动式地连接在第三支杆(66)一端;

第三齿轮(694),其转动式地连接在支撑杆(4)底部一侧;

第一蜗卷弹簧(695),其连接在第一齿轮(67)与支撑杆(4)之间;

第二蜗卷弹簧(696),其连接在第二齿轮(68)与支撑杆(4)之间;

第三蜗卷弹簧(697),其连接在皮带轮(69)与支撑杆(4)之间;

第一齿条(698),其连接在链条(54)上,且分别与第三齿轮(694)、第二齿轮(68)和第一齿轮(67)啮合。

5.根据权利要求4所述的一种芦笋切割设备,其特征在于,还包括有传输组件(7),传输组件(7)包括:第四支杆(71),其转动式地连接在工作台(1)上;

第一单向齿轮(72),其连接在第四支杆(71)上;

第二齿条(73),其连接在第二滑板(63)一侧;

第一转轴(74),转动式地连接在支架(3)一侧;

第一锥齿轮(75),其设有两个,且设置在第一转轴(74)一端和第四支杆(71)的另一端,两个第一锥齿轮(75)相互啮合;

运输装置(76),其转动式地连接在支架(3)内;

第二锥齿轮(77),其设有两个,且设置在运输装置(76)的驱动辊与第一转轴(74)的一端,两个第一锥齿轮(75)相互啮合。

6.根据权利要求5所述的一种芦笋切割设备,其特征在于,还包括有升降组件(8),升降组件(8)包括:第三齿条(81),压杆(411)顶部连接有第三齿条(81);

第二单向齿轮(82),其转动式地连接在工作台(1)后部一侧;

第二转轴(83),其转动式地连接在工作台(1)另一侧;

第三转轴(84),其转动式地连接在工作台(1)前部一侧;

第三锥齿轮(85),其设有两个,且设置在第三转轴(84)与第二转轴(83)上,两个第三锥齿轮(85)相啮合;

第五齿轮(86),其转动式地连接在侧板(52)下部一侧。
