专利号: 2020106620766
申请人: 安徽机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

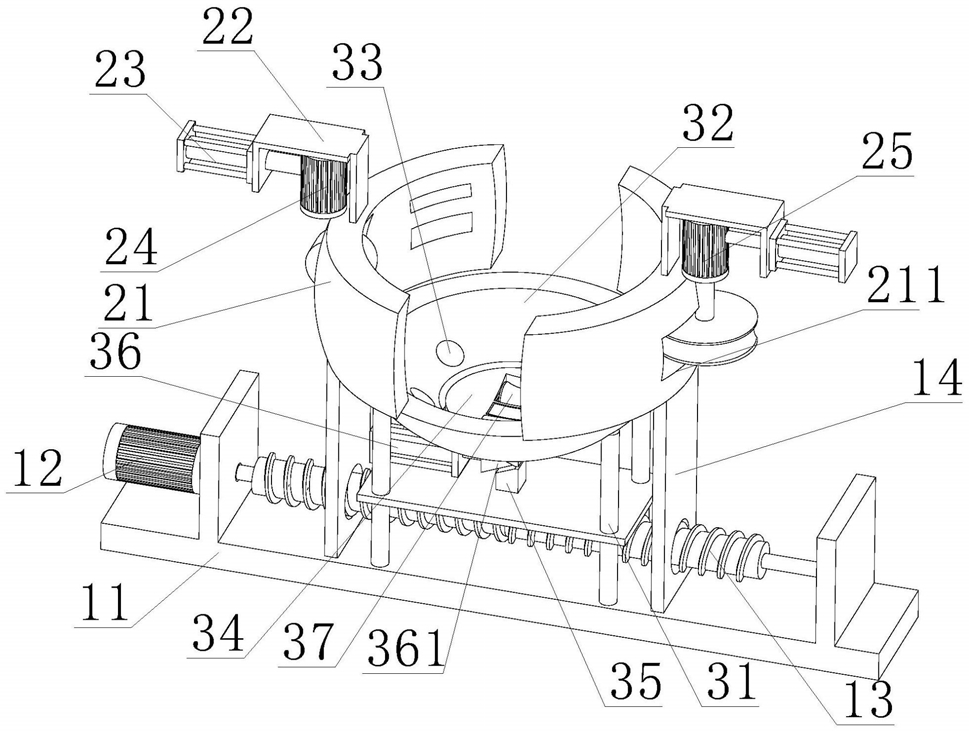

1.一种铸造球打磨夹具,其特征在于:包括对称且相互之间间距可调的用于对铸造球进行打磨的两个夹环(21),对称设置的两个所述夹环(21)上分别设置有可移动的用于带动铸造球进行转动的竖向轮(24)以及横向轮(25),在铸造球的下方还设置有用于对铸造球进行承托的环形托(32),所述环形托(32)的中间设置有可升降的球形底(34),所述球形底(34)的内部设置用于带动铸造球进行转动的纵向轮(37)。

2.根据权利要求1所述的一种铸造球打磨夹具,其特征在于:所述夹环(21)的下方固定连接有移动板(14),两个所述移动板(14)被双向丝杠(13)贯穿并带动在底座(11)上进行移动用于相互间间距调节,所述双向丝杠(13)的一端固定连接有第一电机(12)。

3.根据权利要求1所述的一种铸造球打磨夹具,其特征在于:两个所述夹环(21)的上表面均固定连接有一个框型的固定架(22),两个所述固定架(22)的外侧均设置有第一液压缸(23)用于推动在所述固定架(22)内壁滑动的所述竖向轮(24)或者所述横向轮(25)进行移动,所述竖向轮(24)对应所述夹环(21)外壁开设的竖向的贯穿槽(221),所述横向轮(25)对应所述夹环(21)外壁开设的横向的贯穿槽(221)。

4.根据权利要求2所述的一种铸造球打磨夹具,其特征在于:所述环形托(32)通过支架(31)固定在所述底座(11)上表面,所述环形托(32)的表面等距设置有多个滚珠(33),所述滚珠(33)与铸造球外壁相接触。

5.根据权利要求1所述的一种铸造球打磨夹具,其特征在于:所述球形底(34)通过第二液压缸(36)伸缩插接与所述球形底(34)固定连接的分段支撑(35)用于所述球形底(34)在所述环形托(32)的内壁上下滑动升降。

6.根据权利要求5所述的一种铸造球打磨夹具,其特征在于:所述分段支撑(35)设置为上下两段,且对接处设置为楔形缺口,该楔形缺口与所述第二液压缸(36)输出端的楔形块(361)对应。

7.根据权利要求6所述的一种铸造球打磨夹具,其特征在于,所述球形底(34)上对称开设有两个容纳仓(341),该容纳仓(341)的内部转动设置有所述纵向轮(37),两个所述纵向轮(37)通过链条(38)与所述球形底(34)中央的电机仓(342)中的第二电机相传动连接。
