1.一种磁性硫化锌镉复合光催化剂MnxZn1-xFe2O4/C/Zn0.8Cd0.2S的制备方法，具体步骤如下：(1)MnxZn1-xFe2O4/C的制备

按照摩尔比MnO:ZnO:Fe2O3＝32.8:13.3:53.9，分别称取一定量的MnSO4·H2O、ZnSO4·

7H2O和Fe2(SO4)3，加入一定量的去离子水，充分搅拌得到均匀的混合溶液；称取一定量的NaOH作为沉淀剂，配制成浓度为2mol/L的NaOH溶液；磁力搅拌下将NaOH溶液缓慢地滴入混合溶液，溶液中有棕褐色絮状沉淀物生成时，快速滴加NaOH溶液，调节pH至13，继续搅拌

20min；将搅拌后的溶液转入100mL的反应釜中，在烘箱中200℃加热反应5h；水热反应完成后，取出放置冷却至室温，在外加磁铁的作用下，用蒸馏水和无水乙醇反复清洗样品，放置在烘箱中60℃烘干12h，最后研磨得到粉末状MnxZn1-xFe2O4样品；

称取3g葡萄糖，超声溶解到30mL去离子水中，得到浓度为0.5mol/L葡萄糖溶液；称取

0.2g制备的MnxZn1-xFe2O4粉末，加入到溶液中并剧烈搅拌1h；然后，将溶液转移至50mL反应釜中，在烘箱中180℃加热5h；放置冷却至室温，同样利用外加磁铁，用蒸馏水和无水乙醇反复清洗样品，放置在烘箱中60℃烘干12h，最后研磨得到粉末状MnxZn1-xFe2O4/C样品；

(2)磁性复合光催化剂MnxZn1-xFe2O4/C/Zn0.8Cd0.2S的制备

按照摩尔比Zn2+:Cd2+:S2-＝0.8:0.2:1.25，称取适量的Zn(Ac)2·2H2O和Cd(Ac)2·2H2O，超声溶解到40mL去离子水中，加入与理论生成Zn0.8Cd0.2S质量比为5～25:100的MnxZn1-xFe2O4/C，机械搅拌30min，得到悬浊液A；称取0.9g的Na2S·9H2O超声溶解到40mL去离子水中，得到溶液B；在持续搅拌下，用胶头滴管将溶液B以一定速率滴加到悬浊液A中，继续搅拌一段时间后放置24h；用离心机以4000rpm转速离心，固形物用蒸馏水和无水乙醇分别洗涤3次后，放到烘箱中在60℃下干燥12h，研磨得到粉末状磁性复合光催化剂MnxZn1-xFe2O4/C/Zn0.8Cd0.2S。

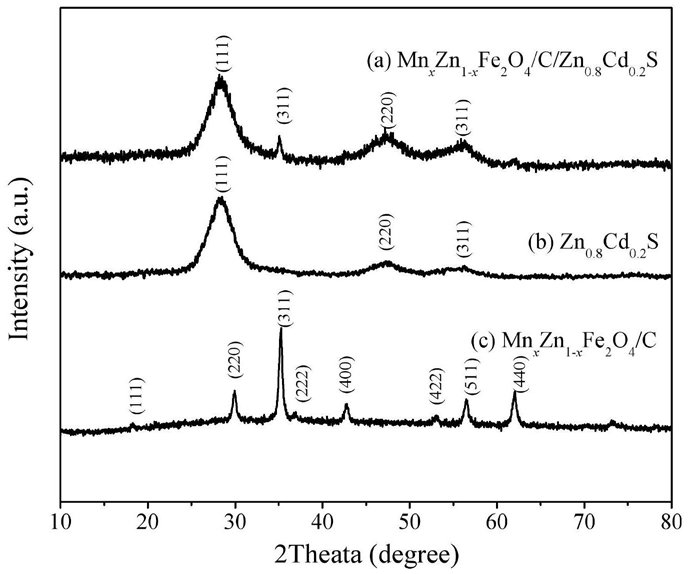

2.根据权利要求1所述的磁性硫化锌镉复合光催化剂的制备方法，其特征在于以浸渍沉淀法制备，实现了磁性基体碳包覆锰锌铁氧体与活性组分硫化锌镉的有效复合。
