专利号: 202010665400X
申请人: 温州绿瑜建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种市政工程用防堵塞排水管,包括竖直设置的管体(1),所述管体(1)下端连接有接头(4),其特征在于:所述管体(1)内轴向设置有安装轴(2),所述安装轴(2)的两端端部均设置有浆轮(3),所述管体(1)于两个所述浆轮(3)之间的内壁设置有两个供所述安装轴(2)两端转动连接的支撑架(5),两个所述浆轮(3)的叶片均呈倾斜状设置,所述安装轴(2)于两个所述支撑架(5)之间的侧壁设置有与所述管体(1)内壁相抵触的清理板(6),所述清理板(6)呈螺旋状设置,所述管体(1)的内壁设置有两个挡水板(7),两个所述挡水板(7)分别位于两个所述浆轮(3)的上方,每个所述挡水板(7)均呈倾斜向下状设置。

2.根据权利要求1所述的一种市政工程用防堵塞排水管,其特征在于:所述清理板(6)包括滑动套设于所述安装轴(2)上的安装管(61),所述安装轴(2)侧壁沿轴向设置有弹性的限位键(8),所述安装管(61)的内侧壁沿轴向开设用供所述限位键(8)滑动的键槽(9),所述安装管(61)外壁设置有与所述管体(1)内壁相抵触且呈螺旋状设置的刮板(62),所述安装轴(2)上套设有位于所述安装管(61)与所述支撑架(5)之间的弹簧(12)。

3.根据权利要求2所述的一种市政工程用防堵塞排水管,其特征在于:所述刮板(62)采用橡胶材质制成,所述刮板(62)背离所述安装管(61)一端的侧壁分别设置有与所述管体(1)内壁相抵触的侧翼(11)。

4.根据权利要求3所述的一种市政工程用防堵塞排水管,其特征在于:所述刮板(62)的表面开设若干有与其螺旋方向相同的导流槽(10)。

5.根据权利要求1所述的一种市政工程用防堵塞排水管,其特征在于:所述接头(4)包括两端端部均设置有第一外螺纹(42)的支撑管(41),所述管体(1)的两端内壁设置有与所述第一外螺纹(42)相配合的第一内螺纹(13),所述管体(1)内壁设置有一圈用于抵触所述支撑管(41)端面的限位环(14)。

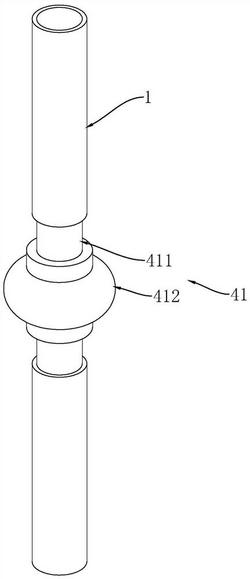

6.根据权利要求5所述的一种市政工程用防堵塞排水管,其特征在于:所述支撑管(41)包括两个与所述管体(1)螺纹连接的内管(411),两个所述内管(411)之间设置有外管(412),两个所述内管(411)均与所述外管(412)滑动连接,所述外管(412)的端部向内弯折形成内缘(15),所述内管(411)的端部设置有用于抵触所述内缘(15)侧壁的外缘(16),所述外缘(16)的四周侧壁与所述外管(412)的内壁相抵接。

7.根据权利要求6所述的一种市政工程用防堵塞排水管,其特征在于:所述外缘(16)的四周侧壁设置有与所述第一外螺纹(42)的螺纹方向相同的第二外螺纹(17),所述外管(412)的内壁设置有与所述第二外螺纹(17)相互配合的第二内螺纹(18)。

8.根据权利要求7所述的一种市政工程用防堵塞排水管,其特征在于:所述外管(412)中部的外壁向外凸出并形成拱形的容纳腔(19),所述容纳腔(19)的中部位置嵌设有弹性的安装框(20),所述安装框(20)内设置有两层弹性的滤网(21),两个所述滤网(21)的中部位置相互远离并均呈拱形设置,所述安装框(20)的端面和所述滤网(21)的端面以及所述容纳腔(19)的内壁之间形成环形的容纳空间。
