专利号: 2020106663954
申请人: 莆田市城厢区宸意美贸易有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2023-10-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

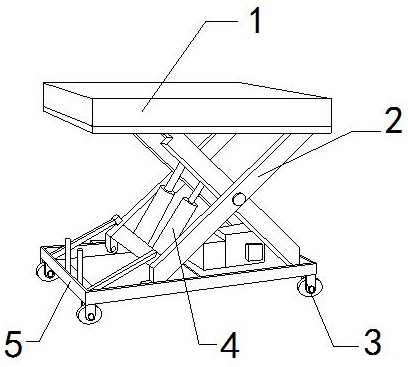

1.一种交通运输挑货平台,其结构包括挑货台(1)、伸缩架(2)、移动轮(3)、液压推杆(4)、底座(5),所述伸缩架(2)与底座(5)铰链连接,所述移动轮(3)与底座(5)活动卡合,所述液压推杆(4)与伸缩架(2)相连接,其特征在于:所述挑货台(1)与伸缩架(2)嵌固连接;

所述挑货台(1)包括升降块(11)、弹力条(12)、下降杆(13)、板面(14)、底板(15)、固定杆(16),所述升降块(11)与板面(14)间隙配合,所述弹力条(12)安装于升降块(11)与板面(14)之间,所述下降杆(13)的一端与升降块(11)相连接,且下降杆(13)的另一端与固定杆(16)活动卡合,所述底板(15)与板面(14)为一体化结构,所述固定杆(16)与板面(14)嵌固连接;

所述升降块(11)包括下压块(a1)、弹力片(a2)、外伸板(a3)、助推杆(a4),所述下压块(a1)通过弹力片(a2)与外伸板(a3)相连接,所述助推杆(a4)活动卡合于下压块(a1)与外伸板(a3)之间;

所述外伸板(a3)包括板体(a31)、套框(a32)、衔接杆(a33)、破冰杆(a34)、前置板(a35)、弹性片(a36)、中接板(a37),所述套框(a32)与板体(a31)嵌固连接,所述衔接杆(a33)与套框(a32)间隙配合,所述破冰杆(a34)贯穿于前置板(a35)的内部位置,所述前置板(a35)与中接板(a37)为一体化结构,所述弹性片(a36)安装于破冰杆(a34)与前置板(a35)之间,所述中接板(a37)与衔接杆(a33)相连接;

所述下压块(a1)包括上接片(b1)、摆动块(b2)、变形架(b3)、拨动杆(b4)、打底板(b5)、导框(b6)、拉扯条(b7),所述上接片(b1)安装于两个相邻的摆动块(b2)之间,所述摆动块(b2)与变形架(b3)铰链连接,所述变形架(b3)与打底板(b5)为一体化结构,所述拨动杆(b4)与导框(b6)间隙配合,所述导框(b6)与打底板(b5)活动卡合,所述拉扯条(b7)安装于导框(b6)的内部位置;

所述底板(15)包括受力板(c1)、弹力环(c2)、除冰机构(c3)、施压块(c4)、挤入块(c5),所述受力板(c1)通过弹力环(c2)与除冰机构(c3)相连接,所述施压块(c4)与受力板(c1)嵌固连接,所述挤入块(c5)与除冰机构(c3)活动卡合;

所述除冰机构(c3)包括外推块(c31)、复位条(c32)、框架(c33),所述外推块(c31)与框架(c33)间隙配合,所述复位条(c32)安装于框架(c33)的内部位置;

所述外推块(c31)包括内伸块(d1)、挤压杆(d2)、伸出杆(d3)、板体(d4),所述内伸块(d1)与板体(d4)活动卡合,所述挤压杆(d2)与板体(d4)间隙配合,所述伸出杆(d3)的一端与内伸块(d1)嵌固连接,且伸出杆(d3)的另一端与挤压杆(d2)相连接。
