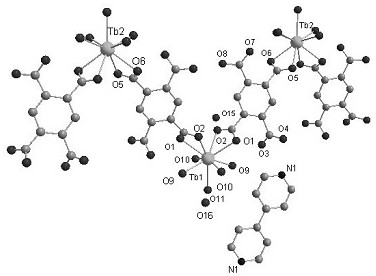

1.稀土铽(III)-有机框架配位聚合物，其特征在于，该稀土铽(III)-有机框架配位聚合物的晶体分子结构式为：上式中，R为水分子。

2.根据权利要求1所述的稀土铽(III)-有机框架配位聚合物，其特征在于，该稀土铽(III)配位聚合物的晶体学数据为：单斜晶系，空间群P2/n,α＝90.00°,β＝109.552

(8)°,γ＝90.00°, Dc＝7.86g/cm3,F(000)＝1560,S＝1.192。

3.权利要求1或2所述稀土铽(III)-有机框架配位聚合物的制备方法，其特征在于，包括以下步骤：将适量均苯四甲酸加入反应容器中，加入甲醇和水组成的1#混合溶剂，搅拌溶解后再加入氢氧化钠溶液调节pH值至5-6，然后加入适量六水硝酸铽，常温搅拌溶解后得到混合溶液，在混合溶液的液面上先加入由水和甲醇组成的2#混合溶剂，然后再加入溶有4,4'-联吡啶的甲醇溶液，使溶液分层，在保证可透气的条件下盖住反应容器，于室温下静置一段时间后，在反应容器的中层得到无色晶体，即为所述稀土铽(III)-有机框架配位聚合物。

4.根据权利要求3所述的制备方法，其特征在于：

在所述1#混合溶剂中，所述甲醇和水的体积比为1：2；在所述2#混合溶剂中，所述水和甲醇的体积比为1：4。

5.根据权利要求4所述的制备方法，其特征在于：

所述均苯四甲酸与1#混合溶剂的配比为每0.33mmol均苯四甲酸对应12ml的1#混合溶剂；

所述均苯四甲酸、六水硝酸铽以及所加入的4,4'-联吡啶的摩尔比为：3.3：1：2.5；

所述1#混合溶剂与2#混合溶剂的体积比为6：1。

6.权利要求1或2所述稀土铽(III)-有机框架配位聚合物作为发光材料的应用。

7.权利要求1或2所述稀土铽(III)-有机框架配位聚合物在铁离子荧光探针中的应用。

8.权利要求1或2所述稀土铽(III)-有机框架配位聚合物在对含铁离子溶液中Fe3+浓度检测的应用，其特征在于：在Fe3+浓度不超过1.25mmol.L-1的待测溶液中，用所述稀土铽(III)-有机框架配位聚合物作为指示剂，按下式得出待测溶液中的Fe3+浓度值：

3+

I0/I＝1.0105+450.75[Fe ]；

上式中，I0为所述稀土铽(III)-有机框架配位聚合物在空白水溶液中的荧光强度，I为所述稀土铽(III)-有机框架配位聚合物在待测铁离子溶液中的荧光强度，[Fe3+]为待测溶液中的Fe3+浓度。
